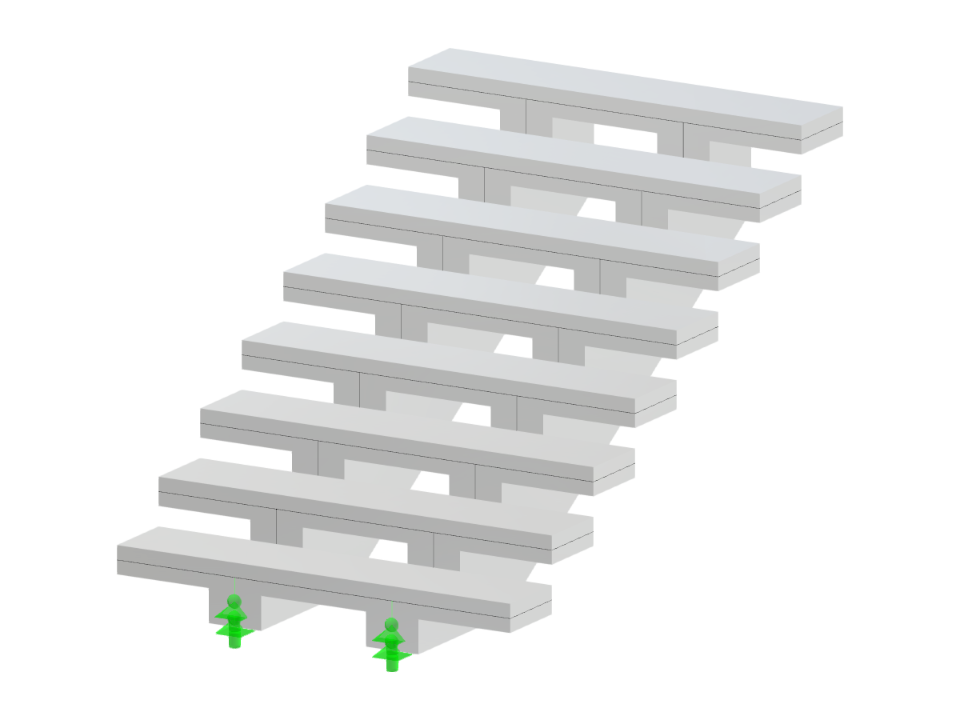

Einläufige Treppe aus Beton, die von einem Doppelholm getragen wird. Der Holm verläuft unterhalb der Trittstufen und ist mit der umgebenden Struktur verankert, wodurch die Treppe gestützt wird und Stabilität erlangt.

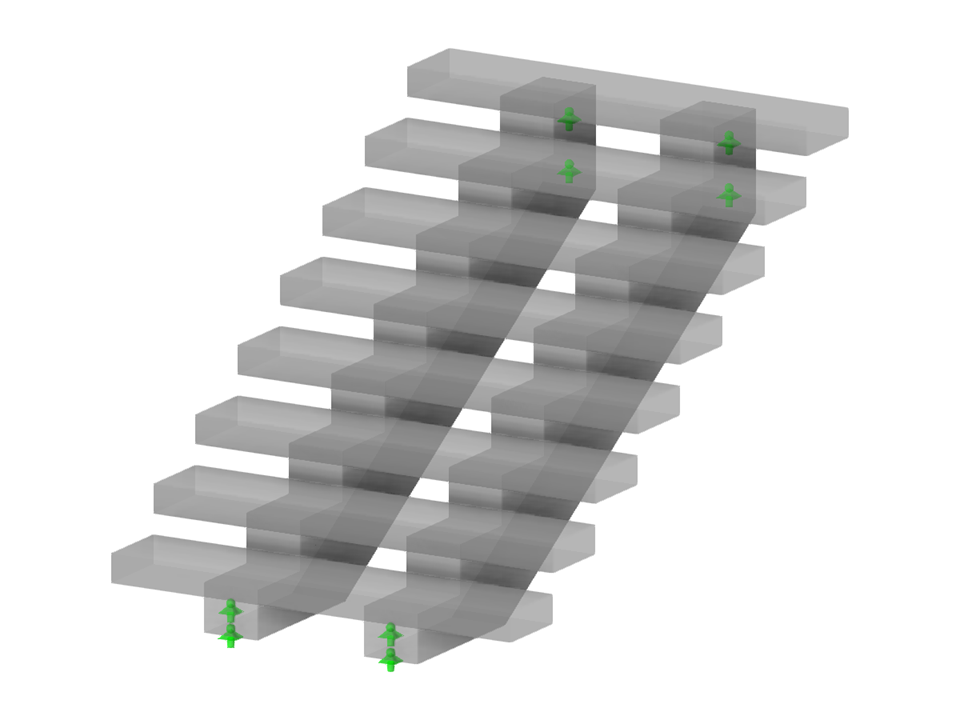

STC034 | Einläufige Doppelholmtreppe
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 70 |
| Anzahl Linien | 70 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,687 t |
| Abmessungen | 1,500 x 1,360 x 2,200 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
