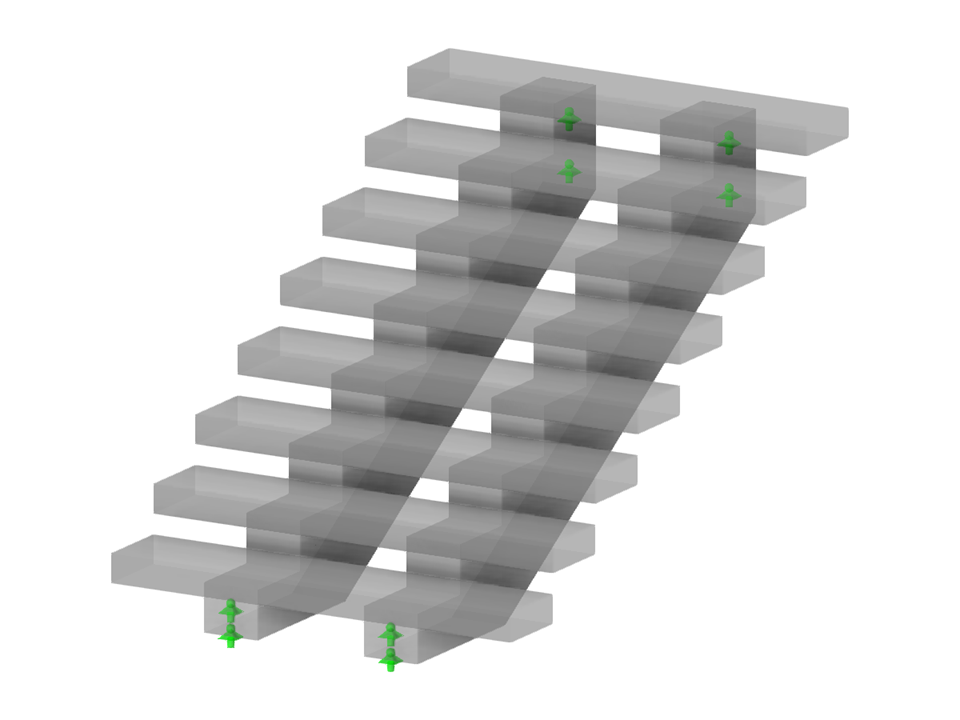

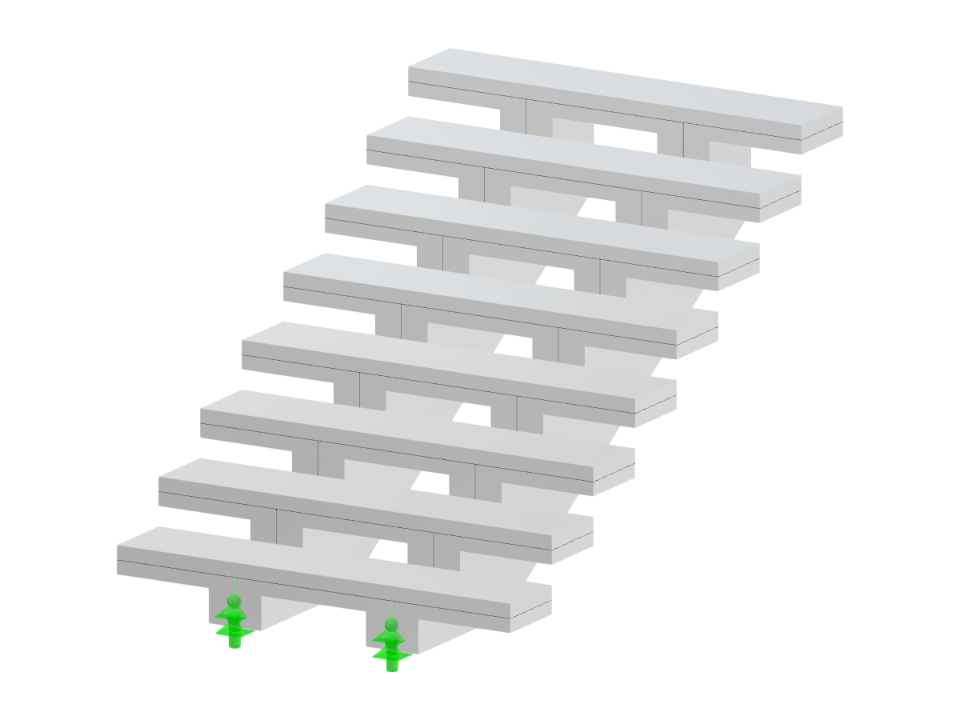

Jednobiegowe schody betonowe wsparte na podwójnej belce. Belka szkieletowa biegnie pod stopniami schodów i jest zakotwiona w otaczającej konstrukcji, zapewniając stateczność i oparcie.
STC034 | Schody jednobiegowe z podwójną belką grzbietową
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 70 |
| Liczba linii | 70 |
| Liczba prętów | 0 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,687 t |
| Wymiarowanie | 1,500 x 1,360 x 2,200 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
