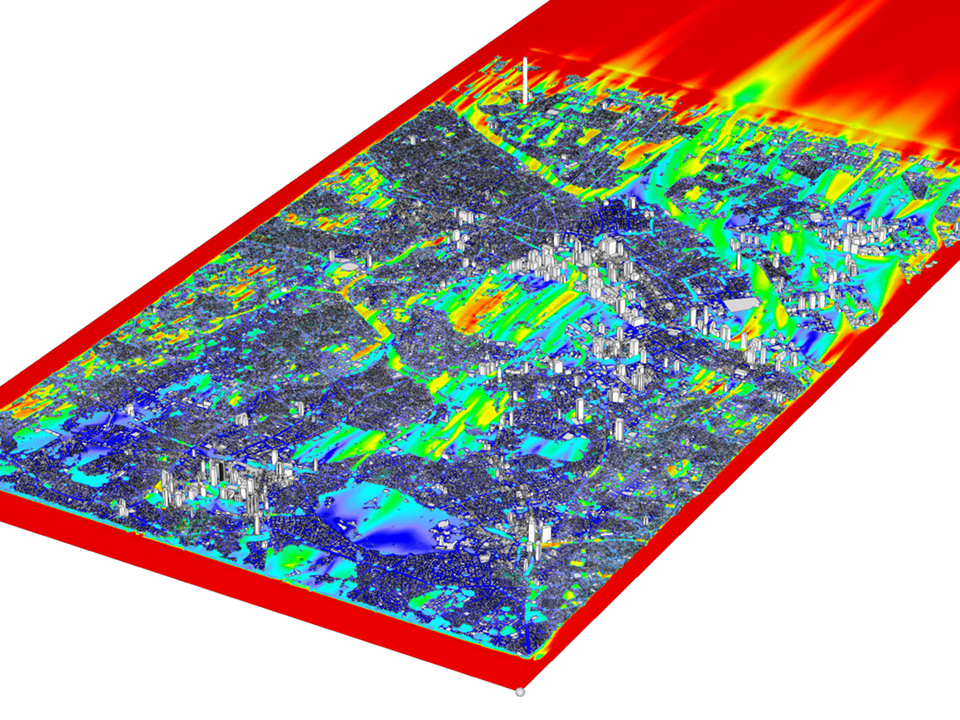

Tokyo City - Modello di edificio semplificato

RWIND 2 e RFEM 6 possono ora essere utilizzati per calcolare i carichi del vento dalle pressioni del vento misurate sperimentalmente sulle superfici. Fondamentalmente, sono disponibili due metodi di interpolazione per distribuire le pressioni misurate in punti isolati attraverso le superfici. La distribuzione della pressione desiderata può essere ottenuta utilizzando il metodo appropriato e le impostazioni dei parametri.

La creazione di un esempio di convalida per la fluidodinamica computazionale (CFD) è un passaggio critico per garantire l'accuratezza e l'affidabilità dei risultati della simulazione. Questo processo comporta il confronto dei risultati delle simulazioni CFD con dati sperimentali o analitici da scenari del mondo reale. L'obiettivo è quello di stabilire che il modello CFD può replicare fedelmente i fenomeni fisici che intende simulare. Questa guida descrive i passaggi essenziali nello sviluppo di un esempio di validazione per la simulazione CFD, dalla selezione di uno scenario fisico adatto all'analisi e al confronto dei risultati. Seguendo meticolosamente questi passaggi, ingegneri e ricercatori possono migliorare la credibilità dei loro modelli CFD, aprendo la strada alla loro applicazione efficace in diversi campi come l'aerodinamica, l'aerospaziale e gli studi ambientali.

La direzione del vento gioca un ruolo cruciale nel dare forma ai risultati delle simulazioni di fluidodinamica computazionale (CFD) e nella verifica strutturale di edifici e infrastrutture. È un fattore determinante per valutare come le forze del vento interagiscono con le strutture, influenzando la distribuzione delle pressioni del vento e, di conseguenza, le risposte strutturali. Comprendere l'impatto della direzione del vento è essenziale per lo sviluppo di progetti in grado di resistere a forze del vento variabili, garantendo la sicurezza e la durata delle strutture. Semplificata, la direzione del vento aiuta nella messa a punto delle simulazioni CFD e guida i principi di progettazione strutturale per prestazioni ottimali e per la resilienza contro gli effetti indotti dal vento.

È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.

Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:

• Pressione superficiale
• Coefficiente Cp della superficie
• Distanza dalla parete y+ (flusso stazionario)

Vai al video esplicativo

Conoscete già l'editor per controllare i perfezionamenti delle mesh? Sarà di grande aiuto nel tuo lavoro! Perché? È'facile - ti offre le seguenti opzioni:

• Visualizzazione grafica delle aree con infittimenti della mesh
• Infittimento della mesh delle zone
• Disattivazione dell'infittimento della mesh solida 3D standard con la traslazione nei corrispondenti affinamenti manuali della mesh 3D.

Queste opzioni aiutano a formulare una regola adatta per la mesh dell'intero modello, anche per i modelli con dimensioni insolite. Utilizzare l'editor per definire in modo efficiente piccoli dettagli del modello su edifici di grandi dimensioni o aree di mesh dettagliate nell'area di rivestimento del modello. Rimarrai stupito!

RWIND Basic utilizza un modello numerico CFD (Fluidodinamica computazionale) per simulare i flussi del vento attorno ai tuoi oggetti utilizzando una galleria del vento digitale. Il processo di simulazione determina i carichi del vento specifici che agiscono sulle superfici del modello dal risultato del flusso attorno al modello.

Una mesh del volume 3D è responsabile della simulazione stessa. Per questo, RWIND Basic esegue una meshing automatica sulla base di parametri di controllo liberamente definibili. Per il calcolo dei flussi del vento, RWIND Basic fornisce una soluzione stazionaria e RWIND Pro fornisce un risolutore transitorio per flussi turbolenti incomprimibili. Le pressioni superficiali risultanti dalle risultati del flusso vengono estrapolate sul modello per ogni passo temporale.
