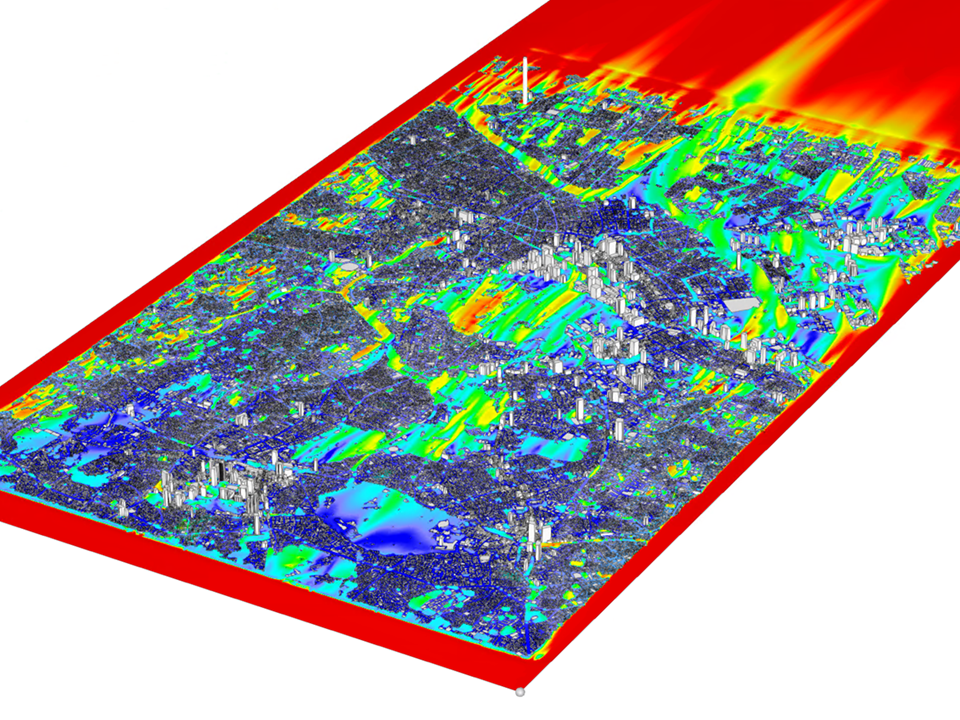

Tokio City - zjednodušený model budovy

Programy RWIND 2 a RFEM 6 lze nyní použít pro výpočet zatížení větrem z experimentálně naměřených tlaků od větru na plochách. V zásadě jsou k dispozici dvě interpolační metody pro rozložení tlaků měřených v izolovaných bodech po plochách. Vhodnou metodou a nastavením parametrů lze dosáhnout požadovaného rozdělení tlaku.

Vytvoření ověřovacího příkladu pro výpočetní dynamiku tekutin (CFD) je rozhodujícím krokem pro zajištění přesnosti a spolehlivosti výsledků simulace. Tento proces zahrnuje porovnání výsledků CFD simulací s experimentálními nebo analytickými daty z reálných scénářů. Cílem je prokázat, že CFD model může věrně kopírovat fyzikální jevy, které má simulovat. Tento průvodce popisuje základní kroky při vývoji ověřovacího příkladu pro CFD simulaci, od výběru vhodného fyzikálního scénáře až po analýzu a porovnání výsledků. Pečlivým dodržováním těchto kroků mohou inženýři a výzkumní pracovníci zvýšit důvěryhodnost svých CFD modelů a připravit cestu pro jejich efektivní použití v různých oblastech, jako je aerodynamika, letecký průmysl nebo environmentální studie.

Směr větru hraje zásadní roli při CFD (Computational Fluid Dynamics) simulaci a při statickém návrhu budov a infrastruktury. Jedná se o určující faktor pro posouzení interakce sil od větru s konstrukcemi, ovlivňující rozložení tlaků od větru a následně i odezvu konstrukce. Pochopení vlivu směru větru je nezbytné pro vypracování návrhů, které mohou odolávat proměnným silám větru a zajišťují bezpečnost a trvanlivost konstrukcí. Zjednodušeně řečeno, směr větru pomáhá vyladit CFD simulace a řídí principy návrhu pro optimální chování a odolnost proti účinkům větru.

Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".

V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:

• Plošný tlak
• Koeficient cp plochy
• Vzdálenost stěny y+ (stacionární proudění)

K názornému videu

Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:

• Grafická vizualizace oblastí se zahuštěním sítě prvků
• Zahuštění sítě na zónách
• Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě

Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!

RWIND Basic používá numerický CFD (Computational Fluid Dynamics) model k simulaci proudění větru kolem objektů v digitálním větrném tunelu. Simulace z výsledků proudění okolo modelu stanoví specifické zatížení větrem, které působí na povrch vašeho modelu.

Pro simulaci se používá 3D síť konečných objemů. RWIND Basic automaticky vytváří síť na základě definovatelných řídicích parametrů. Pro výpočet proudění větru máte v RWIND Basic k dispozici řešič stacionárního a v RWIND Pro řešič nestacionárního nestlačitelného turbulentního proudění. Z výsledků proudění se extrapolují pro každý časový krok výsledné plošné tlaky modelu.
