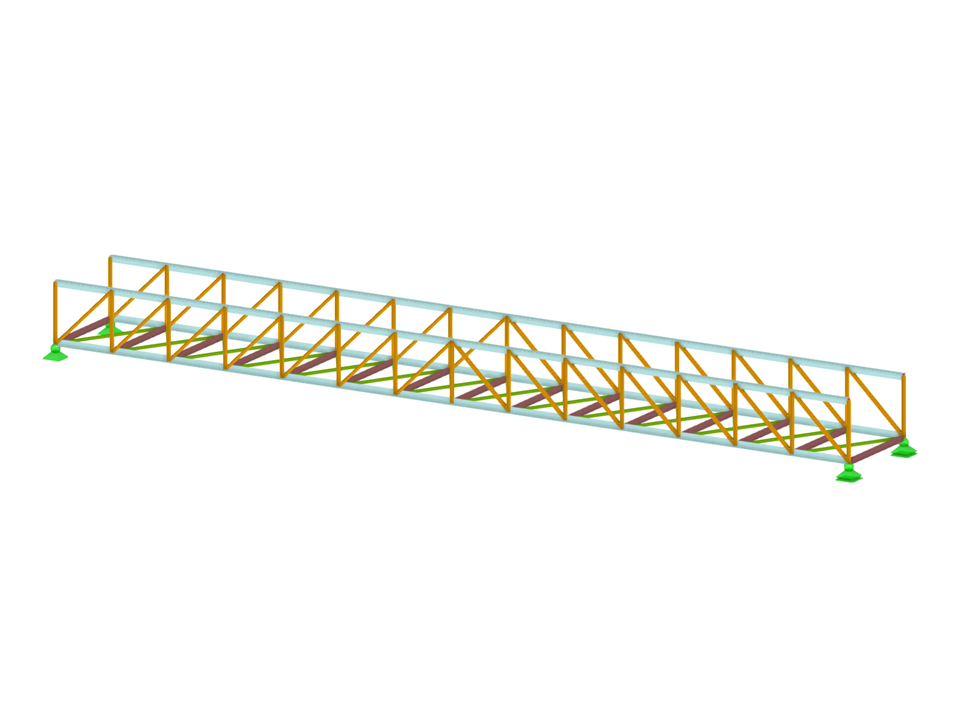

Ponte pedonale realizzato con una struttura a traliccio in acciaio.
La struttura a traliccio in acciaio è una scelta popolare per i ponti pedonali grazie ai suoi numerosi vantaggi.
Uno dei principali vantaggi è l'elevato rapporto resistenza-peso, che consente un design leggero ed efficiente in grado di supportare un gran numero di persone. Inoltre, la struttura a traliccio offre un'eccellente resistenza al vento e ai carichi sismici, rendendola una scelta sicura e affidabile per la costruzione di ponti.
Un modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Ponte pedonale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 60 |
| Numero di linee | 157 |
| Numero di aste | 157 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,341 t |
| Dimensioni | 20.000 x 1.400 x 2.400 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
