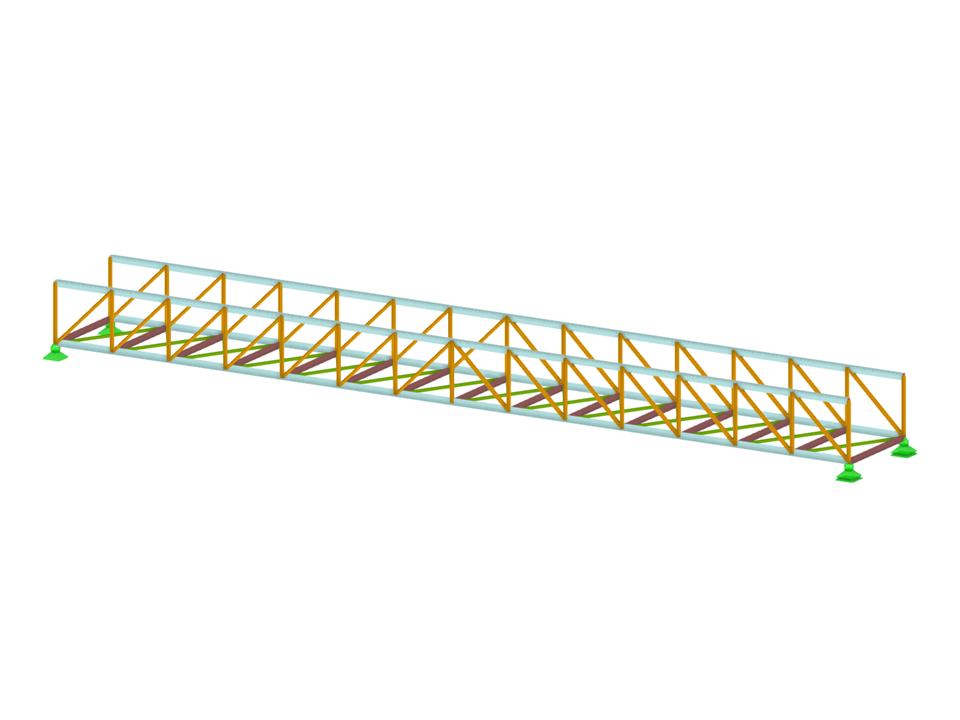

Pont piétonnier construit à partir d'une structure en treillis d'acier.
La structure en treillis acier est un choix populaire pour la construction de ponts piétons grâce à ses nombreux avantages.
L'un des principaux avantages est son rapport résistance/poids élevé, ce qui permet une conception légère et efficace capable de supporter un grand nombre de personnes. De plus, la structure en treillis offre une excellente résistance aux charges de vent et de sismicité, ce qui en fait un choix sûr et fiable pour la construction de ponts.
Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Pont piétonnier
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 60 |
| Nombre de lignes | 157 |
| Nombre de barres | 157 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,341 t |
| Cotation fonctionnelle | 20,000 x 1,400 x 2,400 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
