Parametrizzazione della geometria di un'ala del giunto tra due tubazioni.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

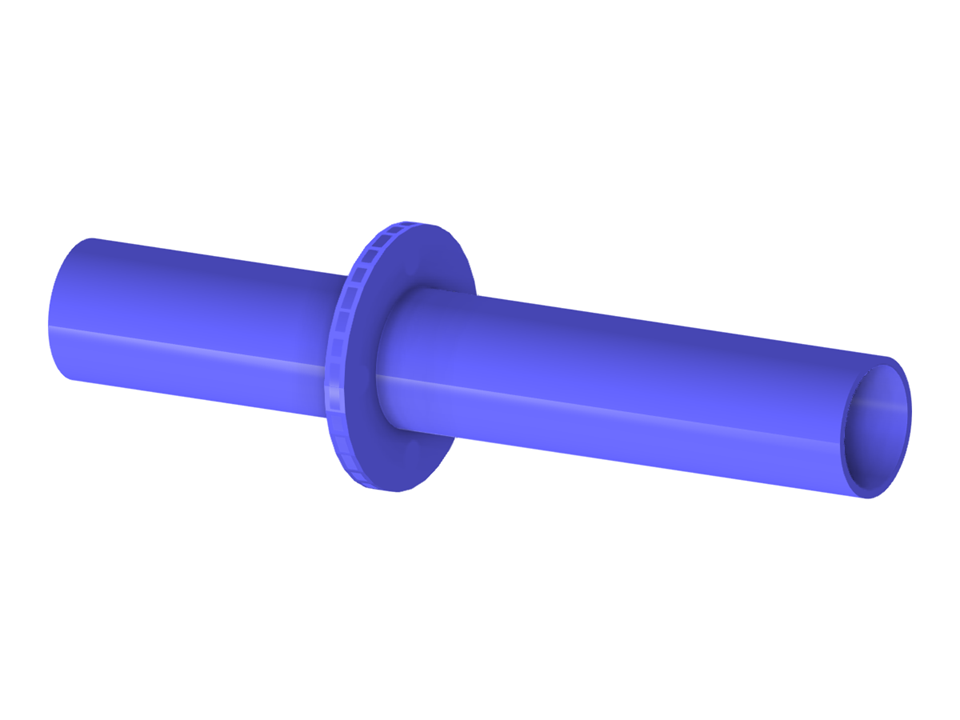

Flangia di collegamento
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 24 |
| Numero di linee | 26 |
| Numero di aste | 4 |
| Numero di superfici | 20 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,329 t |
| Dimensioni | 2.025 x 0.600 x 0.600 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
