Parametrizace geometrie pásnice spoje mezi dvěma potrubími.
- Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

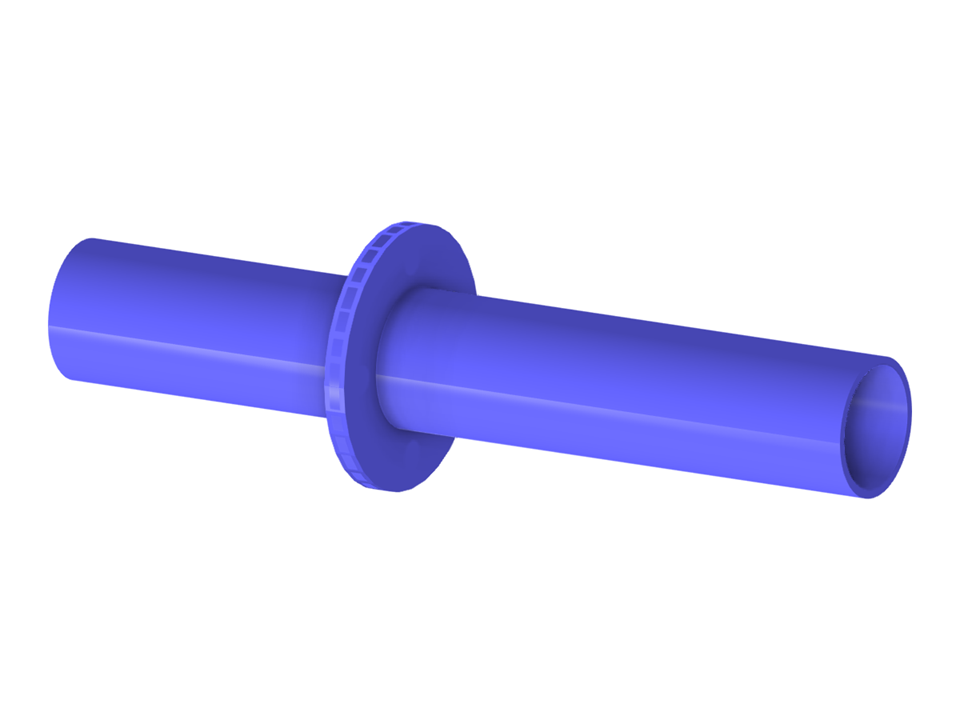

Spojovací příruba
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 24 |
| Počet linií | 26 |
| Počet prutů | 4 |
| Počet ploch | 20 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,329 t |
| Rozměry | 2,025 x 0,600 x 0,600 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
