Instrukcja online programu RFEM | Powierzchnie
Parametryzacja geometrii pasa połączenia między dwoma rurociągami.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

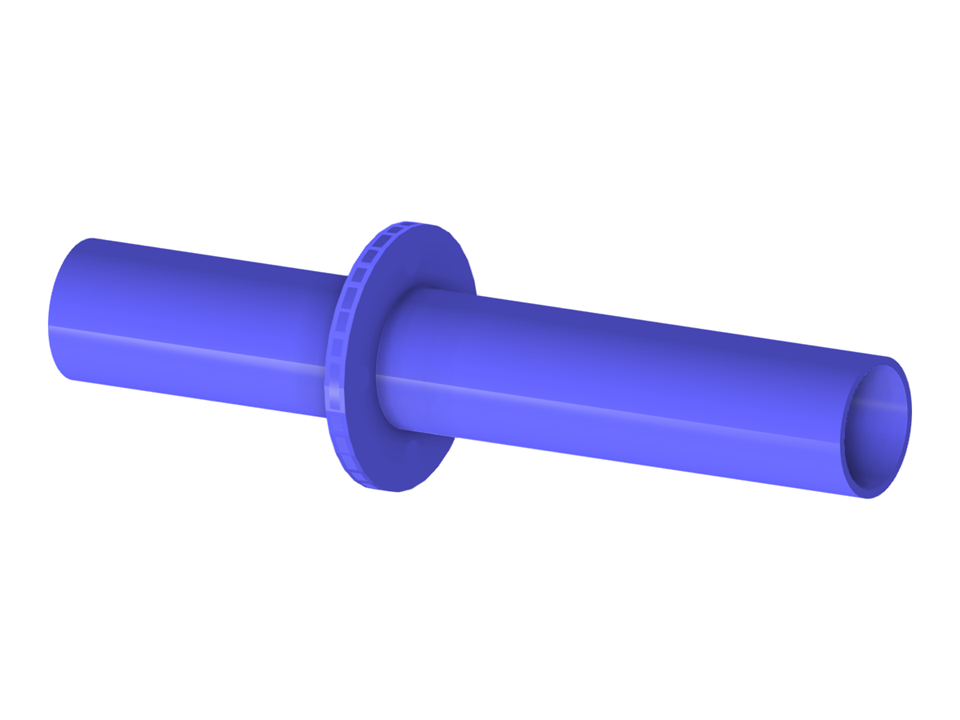

Kołnierz łączący
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 24 |
| Liczba linii | 26 |
| Liczba prętów | 4 |
| Liczba powierzchni | 20 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,329 t |
| Wymiarowanie | 2,025 x 0,600 x 0,600 m |
