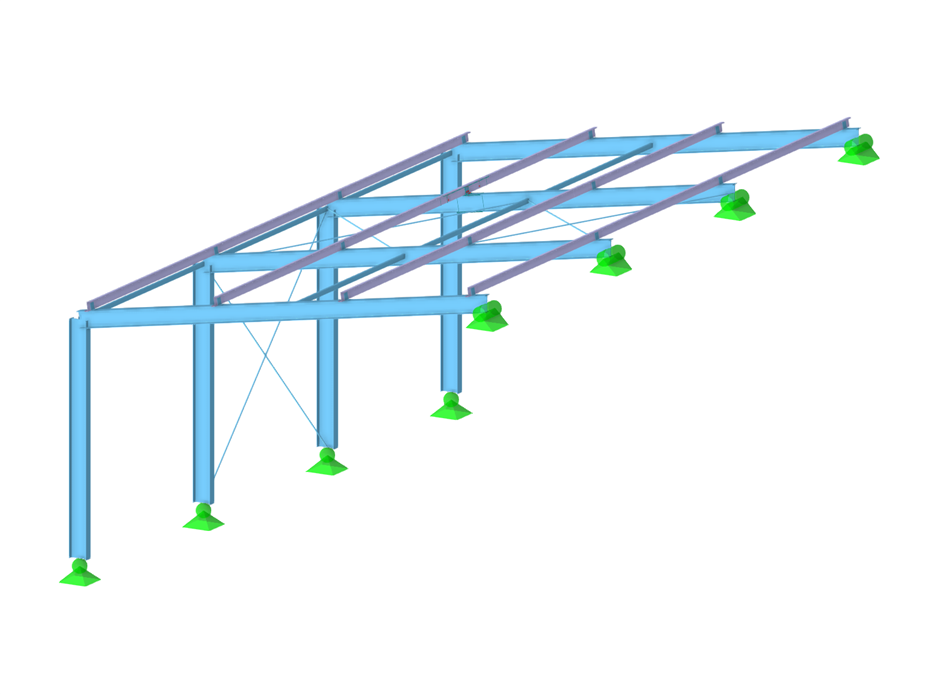

Bei diesem Modell schließen Z-Pfetten an das Pultdach an. Die Überlappungsverbindung soll im Add-On Stahlanschlüsse bemessen werden.
Z-Pfetten auf Pultdach
| Anzahl Knoten | 92 |
| Anzahl Linien | 88 |
| Anzahl Stäbe | 88 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4,309 t |
| Abmessungen | 9,796 x 6,600 x 15,370 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
