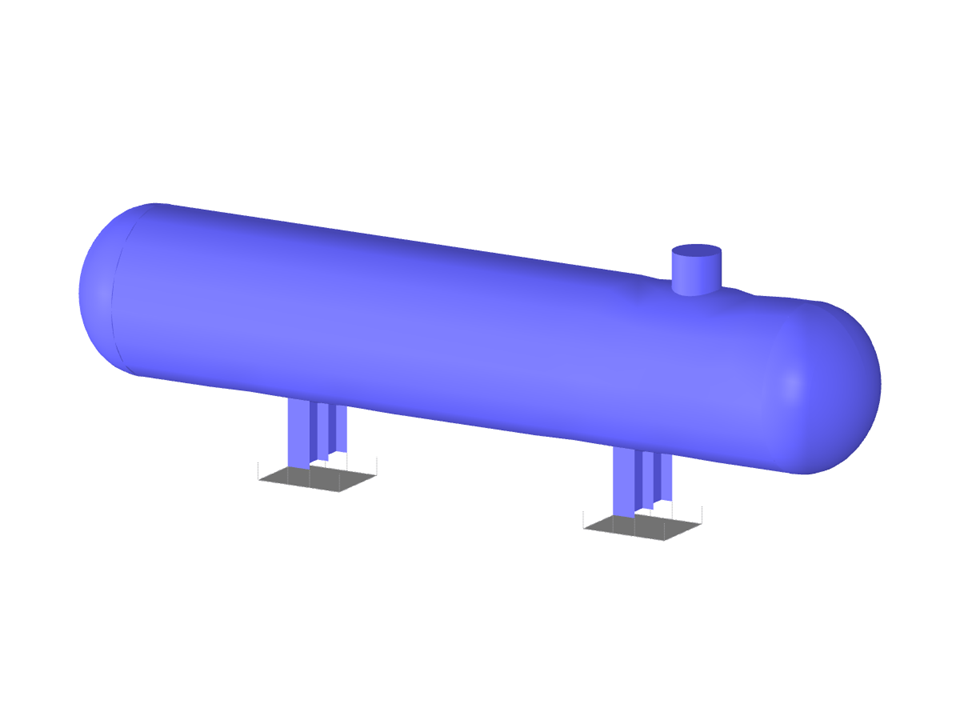

Parametrizzazione della geometria di un serbatoio in acciaio con gambe metalliche, compresi i carichi di pressione interni.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
recipiente a pressione
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 88 |
| Numero di linee | 77 |
| Numero di superfici | 27 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 13,979 t |
| Dimensioni | 7.891 x 2.893 x 2.885 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
