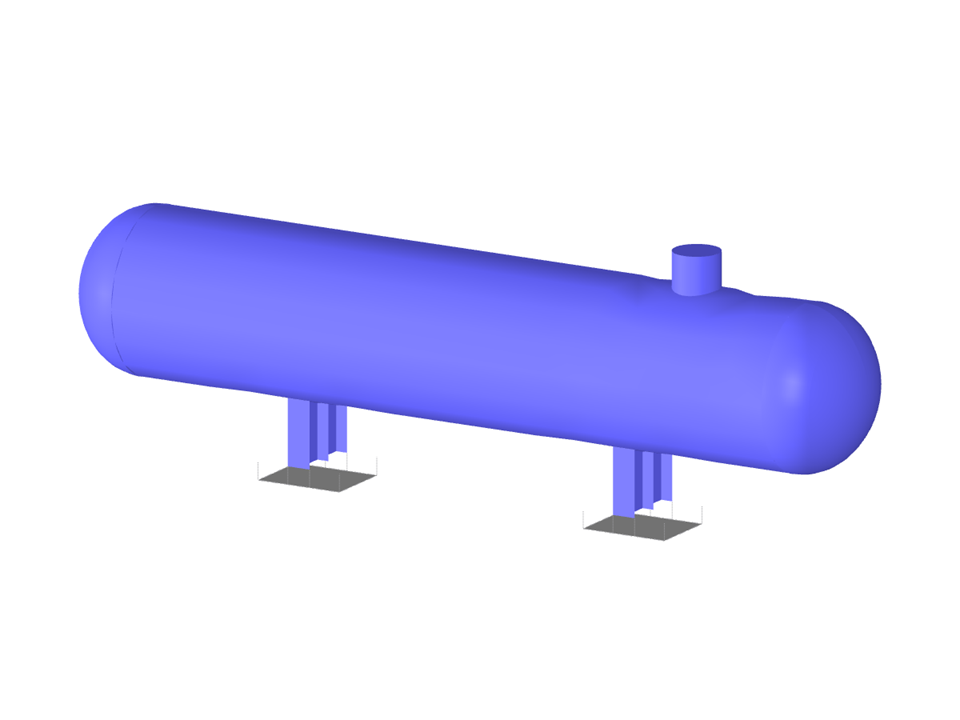

Parametryzacja geometrii zbiornika stalowego z metalowymi nogami, z uwzględnieniem ciśnienia wewnętrznego.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
zbiornik ciśnieniowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 88 |
| Liczba linii | 77 |
| Liczba powierzchni | 27 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 13,979 t |
| Wymiarowanie | 7,891 x 2,893 x 2,885 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
