Questo modello serve come esempio di verifica per il progetto di una colonna a forma di W con estremità incernierate, seguendo le linee guida AISC 2022. Coinvolge una trave ASTM A992 W 18x50 soggetta a carichi uniformi permanenti e accidentali, con vincoli su deflessione e profondità nominale. L'analisi verifica la resistenza flessionale utilizzando entrambi i metodi LRFD e ASD, assicurando la conformità con i limiti specificati.
Modello utilizzato in

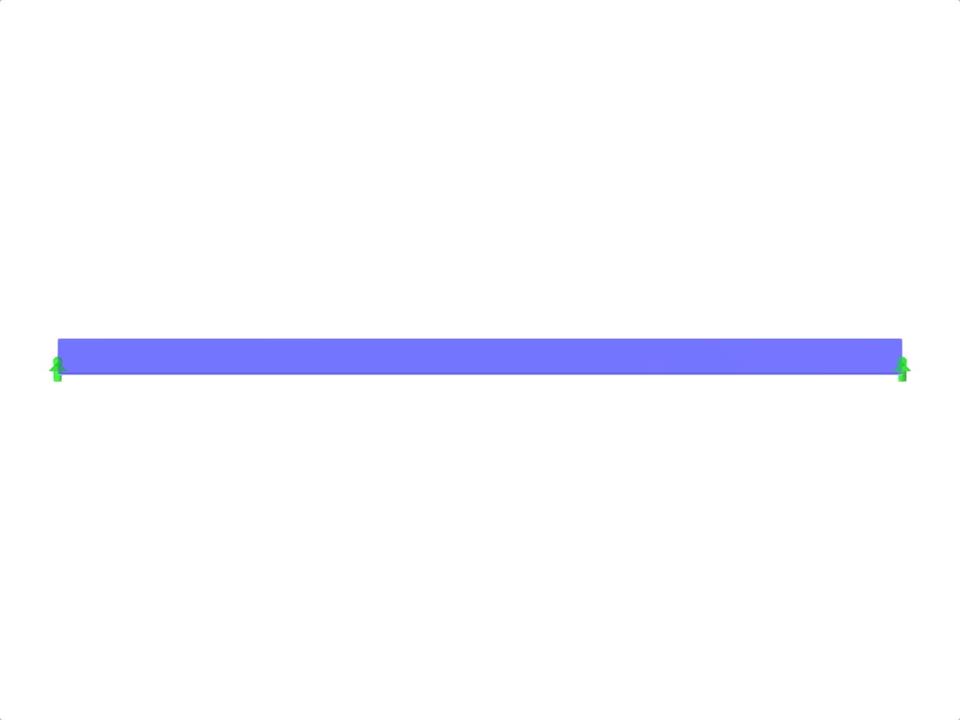

Esempio di Verifica 1032 | Progettazione di Colonna a Profilo W Secondo AISC 2022
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,794 t |
| Dimensioni (metriche) | 10.668 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 35 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
