Ce modèle sert d'exemple de vérification pour la conception d'une colonne en forme de W avec des extrémités articulées, conformément aux directives de l’AISC 2022. Il implique une poutre ASTM A992 W 18x50 soumise à des charges permanentes et d'exploitation uniformes, avec des contraintes sur la déflexion et la profondeur nominale. L'analyse vérifie la résistance en flexion en utilisant à la fois les méthodes LRFD et ASD, garantissant la conformité aux limites spécifiées.
Modèle utilisé dans

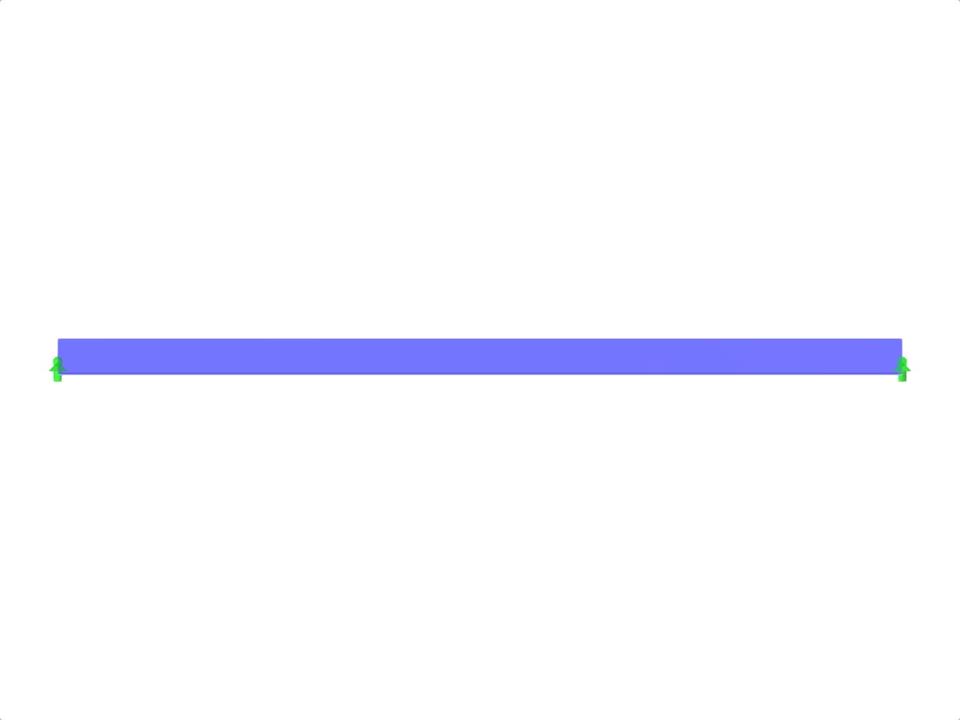

Exemple de Vérification 1032 | Vérification d’un poteau en W selon l’AISC 2022
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,794 t |
| Dimensions (métrique) | 10,668 x 0,000 x 0,000 m |
| Dimensions (impériales) | 35 x 0 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
