Dieses Modell dient als Verifizierungsbeispiel für die Bemessung einer W-Stütze mit gelenkigen Enden gemäß der AISC-Richtlinie 2022. Es handelt sich um einen Träger ASTM A992 W 18x50 mit gleichmäßigen Eigen- und Nutzlasten, der durch eine Durchbiegung und eine Nenntiefe begrenzt ist. Die Analyse prüft die Biegefestigkeit sowohl mit der LRFD- als auch mit der ASD-Methode und stellt sicher, dass die vorgegebenen Grenzwerte eingehalten werden.
Modell verwendet in

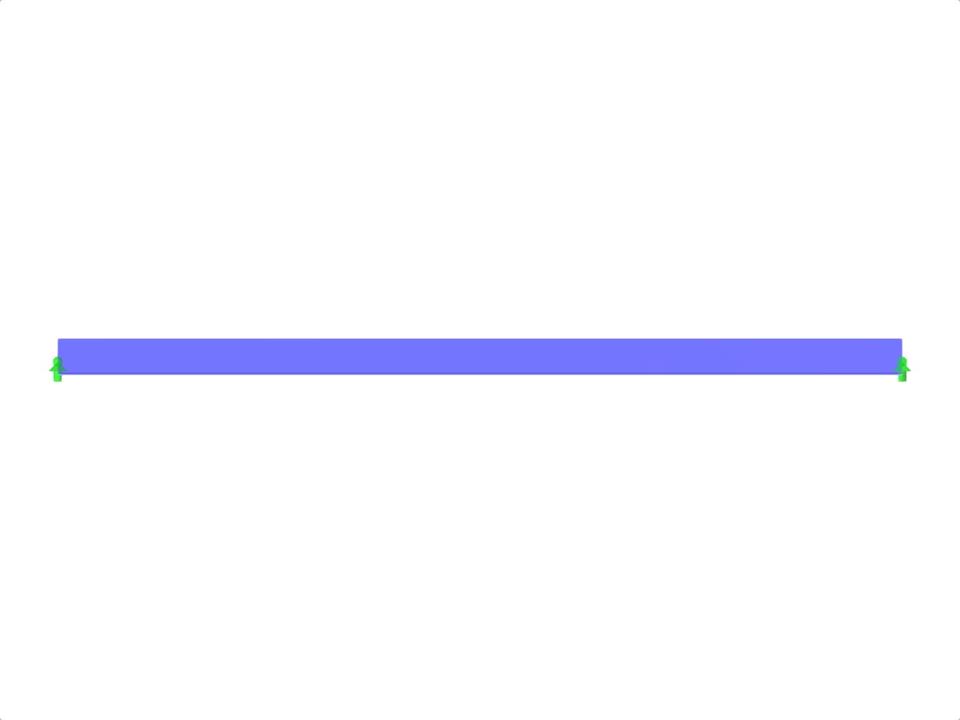

Verifizierungsbeispiel 1032 | Bemessung einer W-förmigen Stütze nach AISC 2022
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,794 t |
| Abmessungen (metrisch) | 10,668 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 35 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
