Torre in Kuchlbauer's World of Beer - Art of Hundertwasser

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

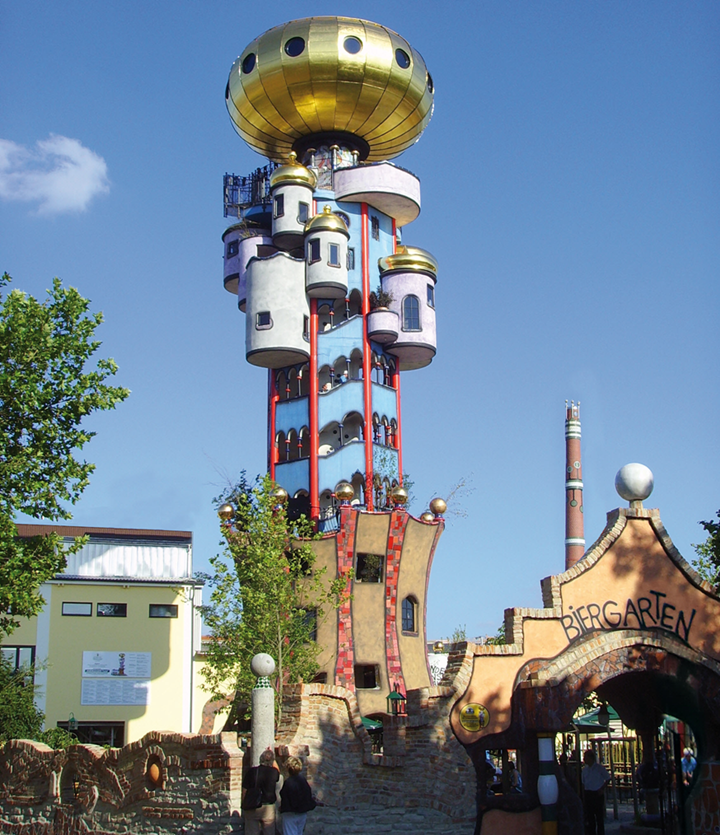

La torre Kuchlbauer è un progetto architettonico costruito nei locali del birrificio tedesco Kuchlbauer ad Abensberg, in Germania. La torre, alta 30 m, è stata progettata dall'artista austriaco Friedrich Stowasser, meglio conosciuto come Friedensreich Hundertwasser. Sfortunatamente, è morto nel 2000 quando il progetto era ancora in fase di pianificazione.

Statica e costruzione Studio di ingegneria strutturale e protezione antincendio
Uhrmacher GmbH, Abensberg, Germania
www.diestatiker.de
Architetto Peter Pelikan
Vienna, Austria
Struttura Gruener Janura AG
Glarona, Svizzera
Proprietario Birrificio della Kuchlbauer GmbH & Co.KG, Abensberg
www.kuchlbauer.de

Modello

Le seguenti informazioni si riferiscono alla struttura calcolata della sfera del tetto in RSTAB.

ca. Lunghezza: 10 m | Larghezza: 10 m | Altezza: 5,5 m | Massa: 4,2 t
Effetti non lineari: aste tese
Numero di nodi: 348 | Aste: 508 | Materiali: 1 | Sezioni trasversali: 6

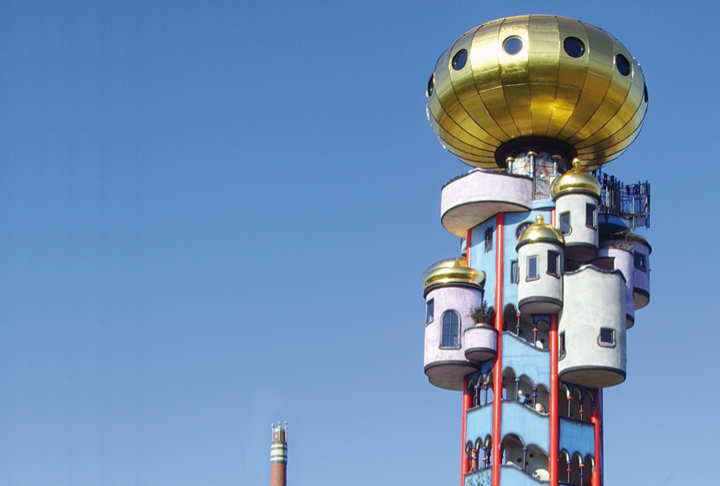

La torre è stata progettata da F. Hundertwasser, morto nel 2000 quando il progetto era ancora in fase di progettazione. La mostra all'interno della torre mostra la procedura di produzione della birra e fornisce informazioni sulla legge tedesca sulla purezza. Inoltre, i visitatori possono vedere una collezione di oltre 4.000 bicchieri di birra di frumento.

La piattaforma offre una splendida vista su Abensberg e sulla regione di Hallertau in Germania, che è la più grande area di coltivazione del luppolo al mondo.

Costruzione completata dopo la morte di Hundertwasser

La torre fu costruita dopo la morte di Hundertwasser. Fu eretto sotto la direzione dell'architetto Peter Pelikan e del proprietario dell'edificio Leonard Sallek, che è anche il proprietario della fabbrica di birra. La città di Abensberg ha discusso sulla protezione dei monumenti. Infine, la prima pietra è stata posata nell'aprile 2007 e la sfera dorata del tetto è stata posizionata sulla cima della torre nell'agosto 2008. Nel gennaio 2010, la torre ha aperto i battenti per la prima volta.

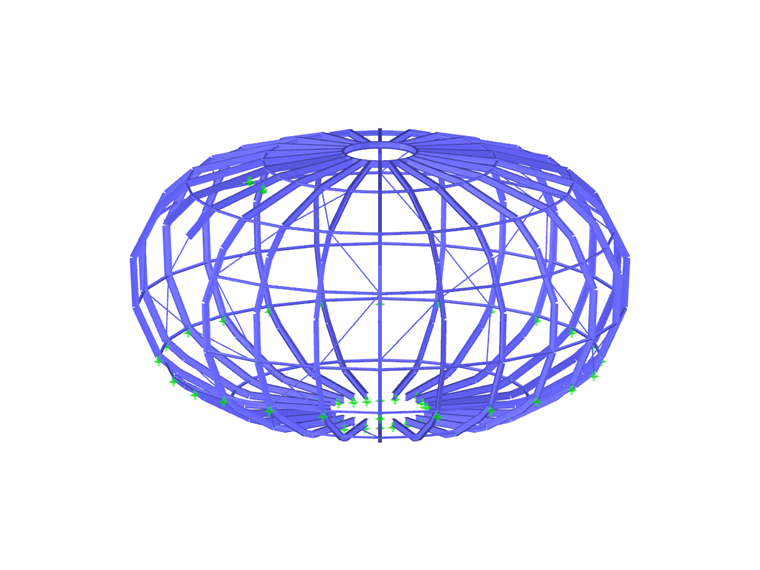

Struttura a sfera del tetto

Lo studio di ingegneria tedesco Uhrmacher, gestore del portale internet di pianificazione www.diestatiker.de, è stato responsabile dell'analisi strutturale della torre. Ha utilizzato il software di analisi strutturale e di progettazione di Dlubal.

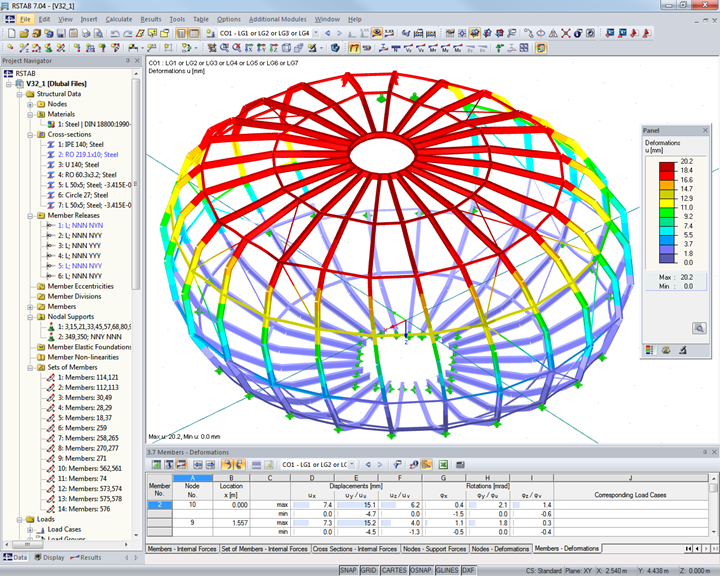

La struttura portante della sfera del tetto, costituita da 508 aste in acciaio, è stata calcolata con RSTAB. Ha un diametro di 10 metri. La massa totale della sfera, incluso il rivestimento, è di 13,2 tonnellate. La costruzione della torre ha richiesto circa 154 t di armature in acciaio e 16,5 t di travi a I.
