Tour du parc « Kuchlbauer's World of Beer » à Abensberg, en Allemagne
Projet Client
-
01

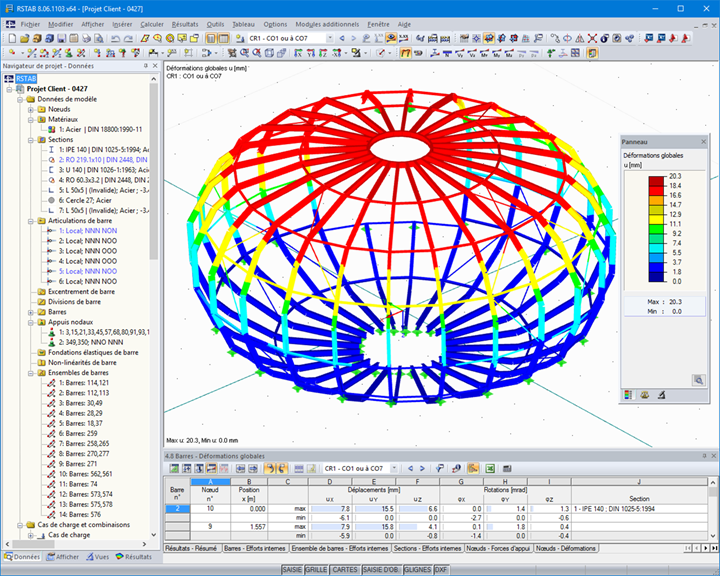

Déformation d'une construction en toiture dans RSTAB (© Uhrmacher)
-
01

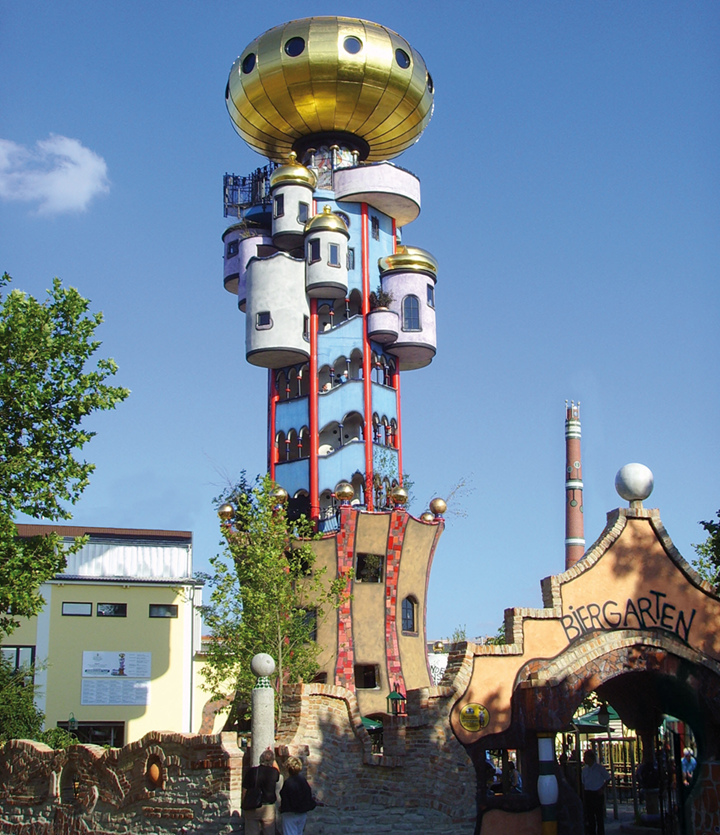

Tour Kuchlbauer - Projet architectural de Hundertwasser (© Brauerei zum Kuchlbauer)
-
01

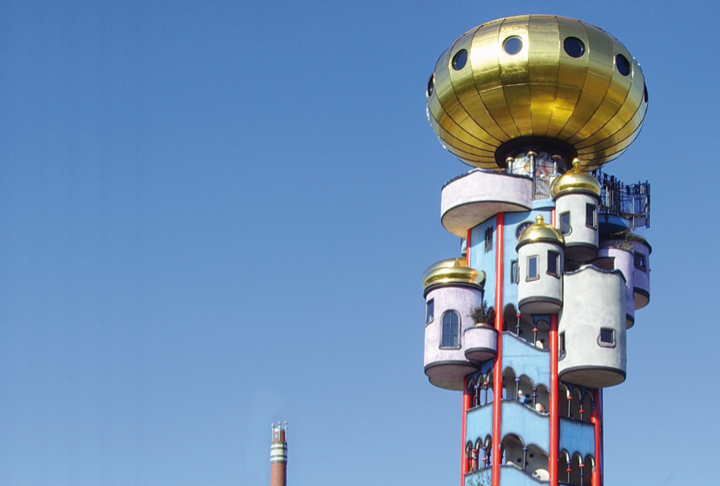

Tour Kuchlbauer dans le monde de la bière de Kuchlbauer (© Helmlechner)
-
01
Modèle RSTAB de la structure en toiture
-
01

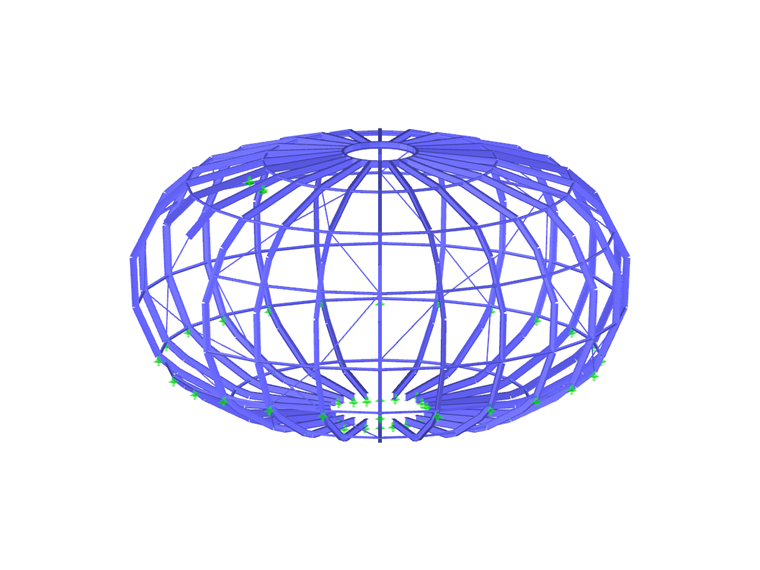

Dôme en acier
-
01
Analyse des contraintes et dimensionnement de barres, de surfaces et de structures solides
La tour Kuchlbauer est un projet architectural construit dans les locaux de la brasserie allemande Kuchlbauer à Abensberg, en Allemagne. La tour, d'une hauteur de 32,1 m, a été conçue par l'artiste autrichien Friedrich Stowasser, plus connu sous le nom de Friedensreich Hundertwasser. Malheureusement, il est décédé en 2000 alors que le projet était encore en phase de planification.
| Bureau d'Etudes |
Bureau d'études en calcul de structure et en protection incendie Uhrmacher GmbH, Abensberg, Allemagne www.diestatiker.de |
| Architecture |
Peter Pelikan Vienne, en Autriche |
| Construction |
Gruener Janura AG Glarus, en Suisse |
| Maître d'ouvrage |
Brasserie à Kuchlbauer GmbH & Co.KG, Abensberg www.kuchlbauer.de |
Modèle
Les informations suivantes se réfèrent à la structure calculée de la boule de toiture dans RSTAB.
Env. Longueur : 10 m | Largeur : 10 m | Hauteur : 5,5 m | Masse : 4,2 t
Effets non-linéaires : Barres de traction
Nombre de nœuds : 348 | Membres : 508 | Matériaux : 1 | Sections : 6
La tour a été conçue par l’artiste autrichien Friedensreich Hundertwasser, qui est décédé en 2000 alors que le projet était toujours en planification. L'exposition à l'intérieur de la tour montre le processus de brassage et fournit des informations sur la loi allemande sur la pureté. De plus, les visiteurs peuvent voir une collection de plus de 4 000 verres à bière blanche.
La plate-forme offre une vue magnifique sur Abensberg et la région allemande d'Hallertau, la plus grande région de culture du houblon au monde.
Construction achevée après le décès de Hundertwasser
La tour a été construite après la mort de Hundertwasser. Elle a été construite sous la direction de l'architecte Peter Pelikan et du maître d'ouvrage Leonard Sallek, également propriétaire de la brasserie. Des discussions concernant la protection des monuments ont été menées par la ville d'Abensberg. Enfin, la première pierre a été posée en avril 2007 et la toiture en boule dorée a été placée au sommet de la tour en août 2008. En janvier 2010, la tour a ouvert ses portes pour la première fois.Structure en forme de boule de toiture
Le bureau d'études allemand Uhrmacher, exploitant du portail de planification Internet www.diestatiker.de, était responsable du calcul de structure de la tour'. Il a utilisé les logiciels de calcul de structure de Dlubal'.La structure porteuse de la boule de toiture, composée de 508 barres en acier, a été calculée avec RSTAB. Il a un diamètre de 10 m. La masse totale de la balle, revêtement compris, est de 13,2 tonnes. La construction de la tour a nécessité environ 154 t d'acier d'armature et 16,5 t de poutres en I.
