Hundertwasserův projekt věže v Kuchlbauerově světě piva ve městě Abensberg, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

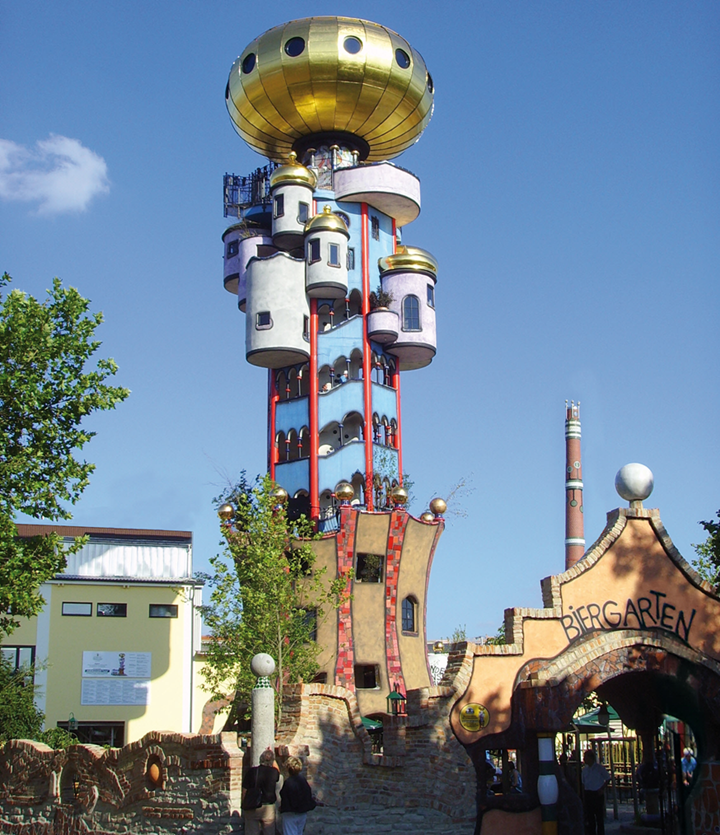

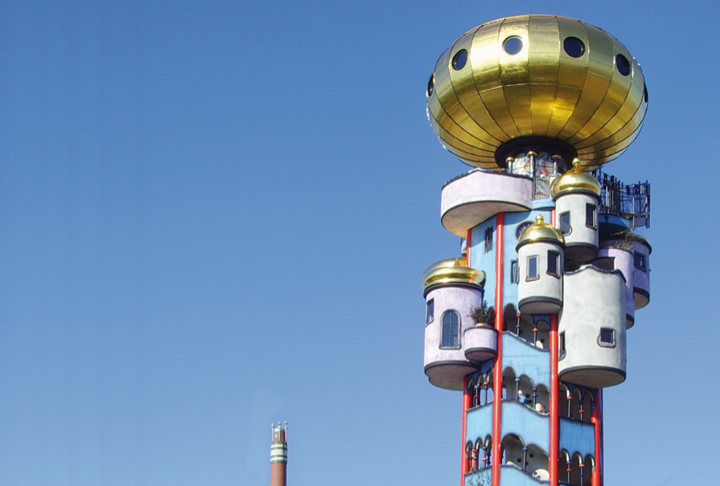

Kuchlbauerova věž se nachází v areálu pivovaru Kuchlbauer ve městě Abensberg v Dolním Bavorsku. Věž vysokou 34,19 m navrhl rakouský umělec a architekt Friedrich Stowasser, známý spíše pod jménem Friedensreich Hundertwasser. Ten ovšem bohužel zemřel v roce 2000, kdy byl projekt teprve ve stadiu plánování.

Statický výpočet
Ingenieurbüro für Tragwerksplanung und Brandschutz
Uhrmacher GmbH, Abensberg, Německo
www.diestatiker.de
Architektura Peter Pelikan
Vídeň, Rakousko
Konstrukce
Gruener Janura AG
Glarus, Švýcarsko
Investor Brauerei zum Kuchlbauer GmbH & Co. KG, Abensberg, Německo
www.kuchlbauer.de

Model

Následující informace se vztahují ke konstrukci střešní koule spočítané v programu RSTAB.

Délka: ca 10 m | Šířka: 10 m | Výška: 5,5 m | Hmotnost: 4,2 t
Nelineární efekty: tahové pruty
Uzly: 348 | Pruty: 508 | Materiály: 1 | Průřezy: 6

Výpočet nosné konstrukce kulovité střechy o průměru 10 m proběhl v programu RSTAB. Výstava uvnitř věže návštěvníkům přiblíží postup vaření piva a seznámí je s německým zákonem o čistotě piva. K vidění je tu také sbírka více než 4 000 sklenic na pšeničné pivo.

Vyhlídka nabízí úžasný pohled na město Abensberg a na největší chmelařskou oblast na světě Hallertau.

Dokončení stavby po Hundertwasserově smrti

Věž byla postavena až po smrti architekta Hundertwassera pod vedením architekta Petra Pelikana a investora Leonarda Salleka, majitele pivovaru. Diskuze ohledně památkové péče s městem Abensberg se vedla až do položení základního kamene v dubnu 2007. V srpnu 2008 byla na věž umístěna pozlacená kulovitá střecha. V lednu 2010 se věž poprvé otevřela návštěvníkům.

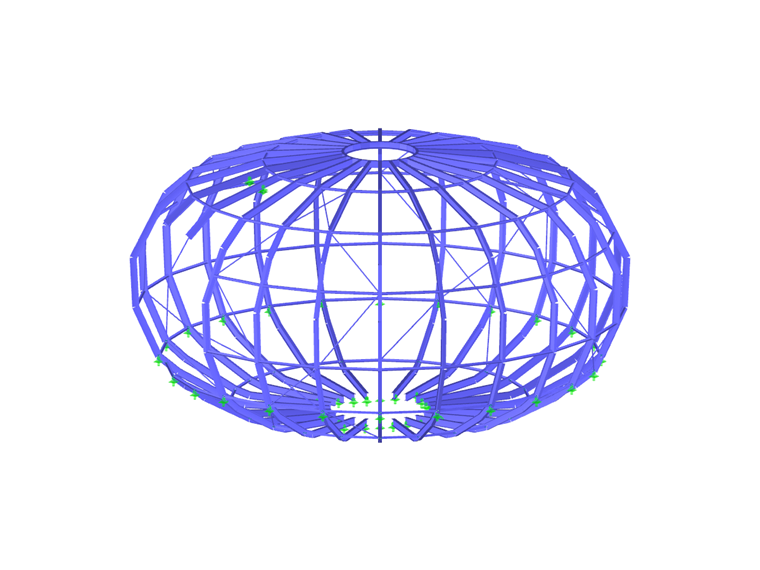

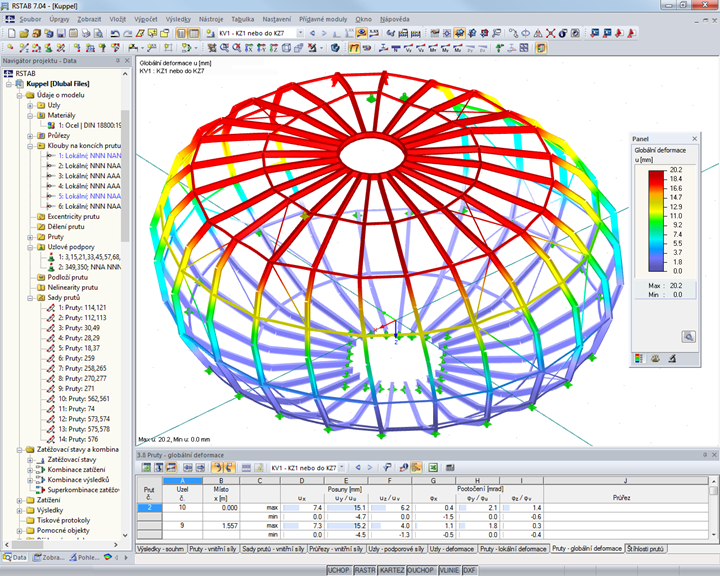

Střešní konstrukce počítaná v RSTABu

Výpočtem byla pověřena německá projektová kancelář Uhrmacher, která provozuje známý projekční portál www.diestatiker.de. Pro výpočet konstrukce si vybrala programy společnosti Dlubal Software.

V programu RSTAB byla vypočítána nosná konstrukce kulovité střechy z 508 ocelových prutů. Střecha má průměr 10 m. Celková hmotnost střechy včetně opláštění činí zhruba 12 tun. Stavba věže si vyžádala přibližně 140 tun betonové výztuže a asi 15 tun ocelových profilů.
