Wieża w Świecie Piwa browaru Kuchlbauer w Abensberg, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

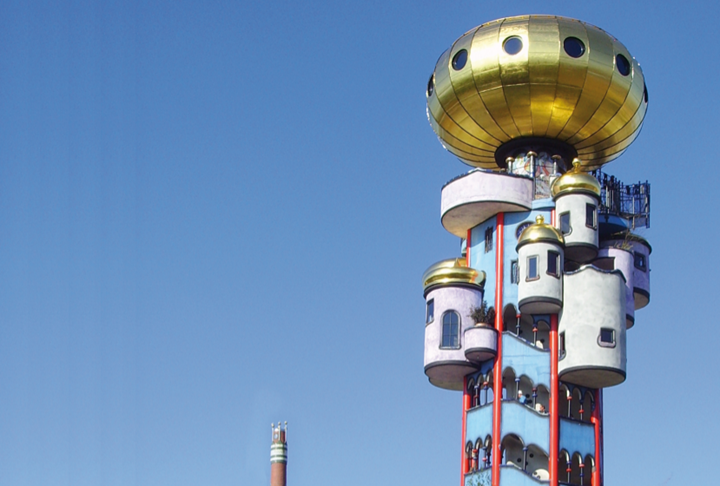

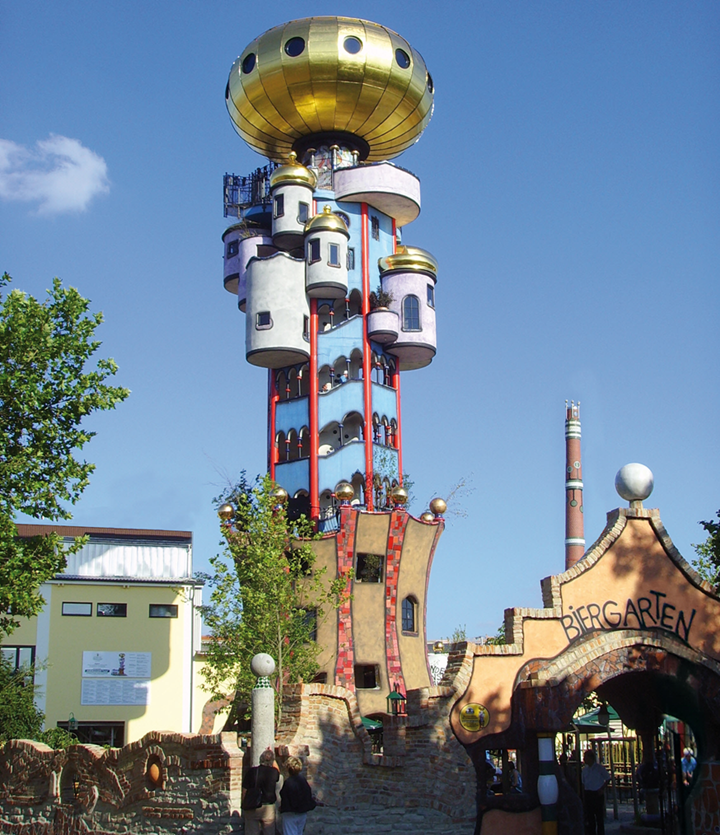

Wieża Kuchlbauer to projekt architektoniczny zbudowany na terenie niemieckiego browaru Kuchlbauer w Abensberg, Niemcy. Wieża o wysokości 34,19 m została zaprojektowana przez austriackiego artystę Friedricha Stowassera, lepiej znanego jako Friedensreich Hundertwasser. Niestety zmarł w 2000 r., Gdy projekt był jeszcze w fazie planowania.

Statyka i konstrukcja Biuro inżynierskie do spraw konstrukcji i ochrony przeciwpożarowej
Uhrmacher GmbH, Abensberg, Niemcy
www.diestatiker.de
 Architekt Peter Pelikan
Wiedeń, Austria
 Budowa Gruener Janura AG
Glarus, Szwajcaria
 Inwestor Browar do Kuchlbauer GmbH & Co.KG, Abensberg
www.kuchlbauer.de

Model

Poniższe informacje odnoszą się do obliczonej konstrukcji kuli w RSTAB.

Ok. Długość: 10 m | Szerokość: 10 m | Wysokość: 5,5 m | Masa: 4,2 t
Efekty nieliniowe: pręty rozciągane
Liczba węzłów: 348 | Członkowie: 508 | Materiały: 1 | Przekroje: 6

Wieża została zaprojektowana przez F. Hundertwassera, który zmarł w 2000 r., Gdy projekt był jeszcze w fazie planowania. Wystawa wewnątrz wieży pokazuje procedurę warzenia i informuje o niemieckiej ustawie o czystości. Ponadto odwiedzający mogą obejrzeć ponad 4000 kieliszków do niedźwiedzi pszenicy.

Platforma oferuje wspaniały widok na Abensberg i region Hallertau w Niemczech, który jest największym obszarem do uprawy chmielu na świecie.

Budowa zakończona po śmierci Hundertwassera

Wieżę zbudowano po śmierci Hundertwassera. Powstał pod kierunkiem architekta Petera Pelikana i właściciela budynku Leonarda Sallek, właściciela browaru. Ze strony miasta Abensberg przeprowadzono rozmowy dotyczące ochrony zabytków. Wreszcie, w kwietniu 2007 roku, położono pierwszy kamień węgielny, a złotą kulę dachu umieszczono w sierpniu 2008 r. W styczniu 2010 roku wieżę po raz pierwszy otwarto.

Konstrukcja kuli dachowej

Za analizę statyczno-wytrzymałościową wieży odpowiedzialne było niemieckie biuro inżynierskie Uhrmacher, operatorzy internetowego portalu planowania www.diestatiker.de. Wykorzystali oprogramowanie Dlubal do analizy statyczno-wytrzymałościowej.

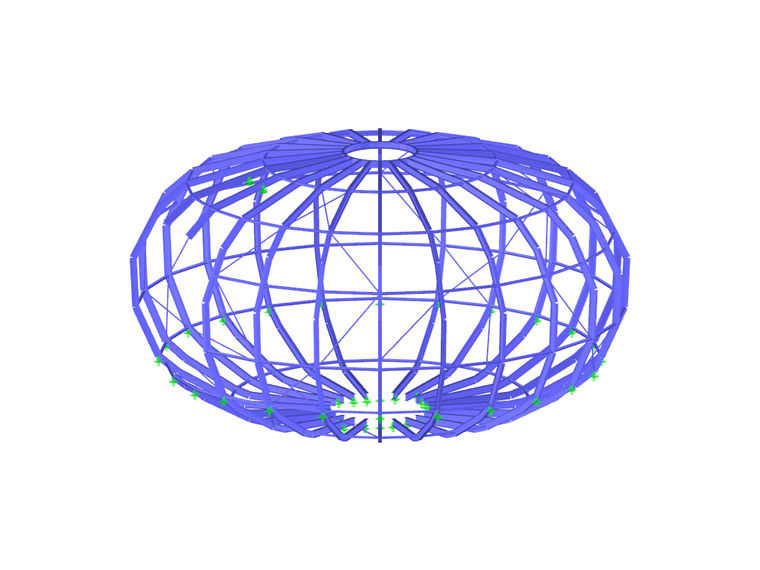

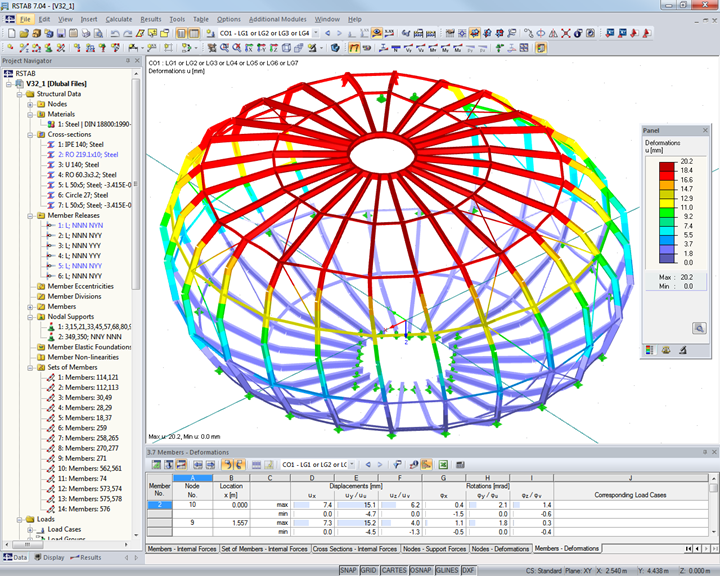

Konstrukcję nośną kuli dachowej składającej się z prętów stalowych 508 obliczono w programie RSTAB. Ma średnicę 10 m. Całkowita masa piłki wraz z powłoką wynosi 12 ton. Konstrukcja wieży wymagała około 140 ton stali zbrojeniowej i 15 ton belek dwuteowych.
