Stazione della metropolitana a Napoli, Italia
Progetto cliente
Il piazzale di sei acri di stazione, che comprende parchi, giardini e fontane, è stato ridisegnato tra il 2005 e il 2013 insieme alla stazione della metropolitana con lo stesso nome, che si trova sotto di essa.
| Ingegneria strutturale |
Studio di Ingegneria: Bollinger+Grohmann Engineers, France www.bollinger-grohmann.com |
| Architetti |
DPA Architecture Parigi, France www.perraultarchitecture.com |
| Committente |
Città di Napoli, Italia www.comune.napoli.it |
La Piazza Garibaldi è il piazzale della stazione centrale di Napoli, ed anche della stazione degli autobus, dei tram e della Linea 2 della metropolitana. Più di 50 milioni di passeggeri viaggiano attraverso la stazione ferroviaria ogni anno
Costruzione

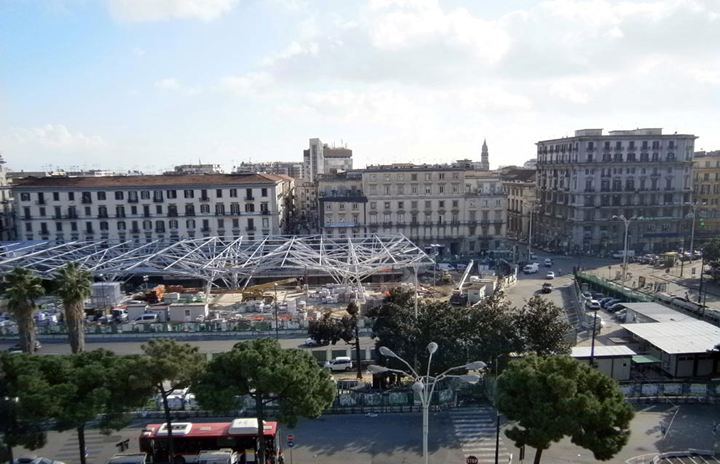

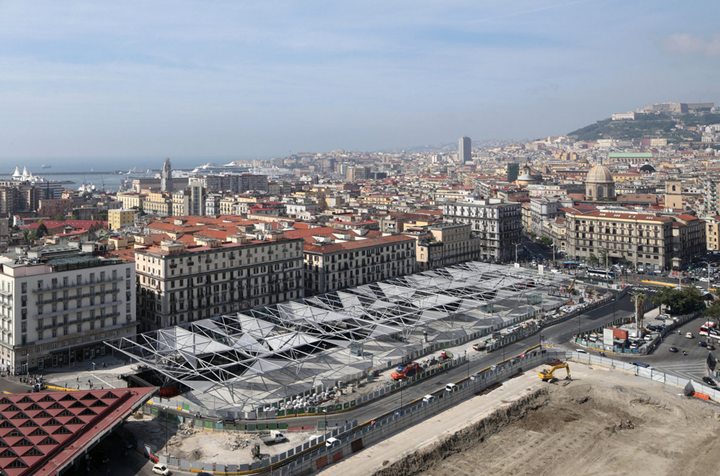

Otto travi metalliche formano la grande pergola (300 x 20 m) e sono coperte da varie lamiere e pannelli di vetro.
Per conferire alla struttura l'aspetto di una disposizione casuale sono stati progettati tre diversi moduli di montaggio, con misure 50 x 28 m.
Analisi strutturale

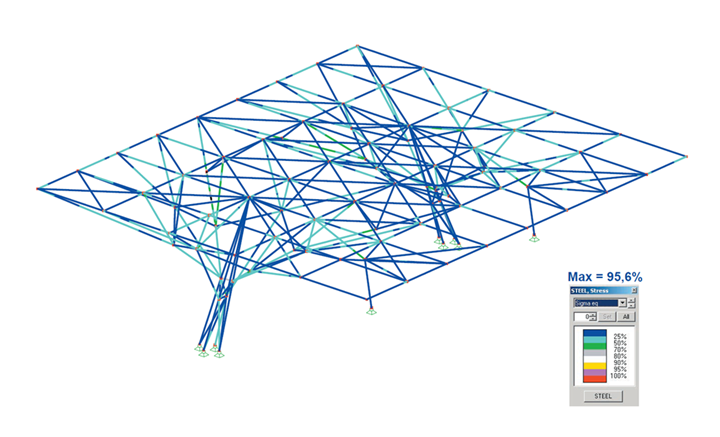

Poiché Napoli si trova in una zona sismica, è stato eseguito un calcolo accurato per ogni singola struttura.
Posizione del progetto
