Tensostruttura per l'evento “International Circus Festival of Italy”, Italia
Progetto cliente
-
01

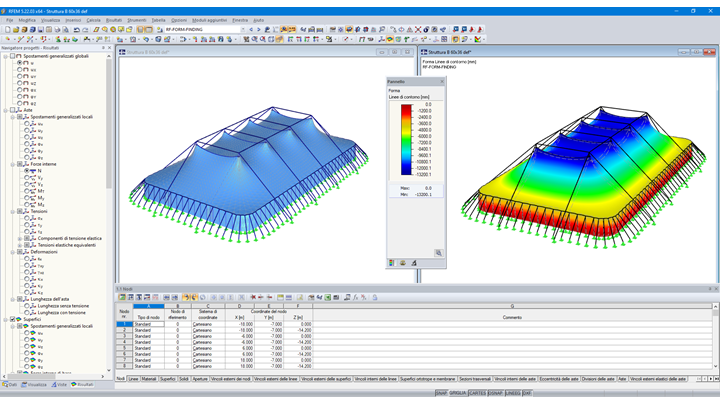

Modellazione geometrica e form-finding in RF-FORM-FINDING (© Studio Rota Nodari)
-
01

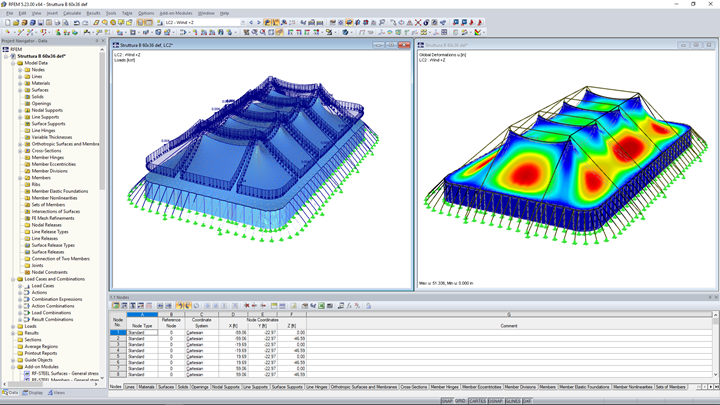

Deformazione della struttura in fune dovuta ai carichi del vento (© Studio Rota Nodari)
-
01

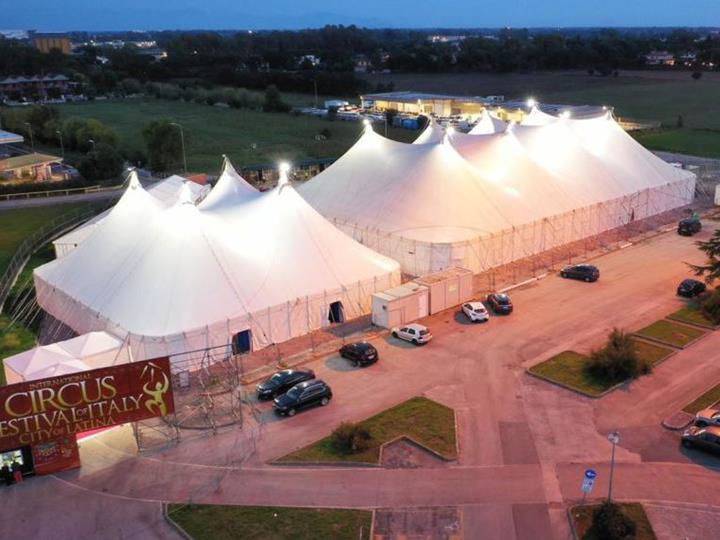

Struttura ultimata a Latina (© Nuova Copertina SaS)
-
01
Tensostruttura per l'evento “International Circus Festival of Italy”, Italia
-
02
Deformazione della struttura in fune dovuta ai carichi del vento (© Studio Rota Nodari)
-
02
Modellazione geometrica e form-finding in RF-FORM-FINDING (© Studio Rota Nodari)
-
02
Struttura ultimata a Latina (© Nuova Copertina SaS)
-
02
Tensostruttura per l'evento “International Circus Festival of Italy”, Italia
-
03
Struttura ultimata a Latina (© Nuova Copertina SaS)
-
03
Modellazione geometrica e form-finding in RF-FORM-FINDING (© Studio Rota Nodari)
-
03
Deformazione della struttura in fune dovuta ai carichi del vento (© Studio Rota Nodari)
-
03
Tensostruttura per l'evento “International Circus Festival of Italy”, Italia
Da vent'anni il Festival del Circo continua a stupire e a radunare a Latina i migliori artisti del mondo. Fin dalla prima edizione, il Festival Internazionale del Circo d'Italia ideato da Giulio Montico e ancora oggi saldamente guidato dalla sua famiglia ha saputo portare alto il livello del circo nel mondo. Il tendone costruito a Latina ha consentito di apprezzare la qualità dei numeri degli artisti che si sono esibiti.
| Committente |
Festival del Circo di Latina Via Vincenzo Rossetti 04100 Latina, Italia
www.festivalcircolatina.com |
| Progettazione strutturale |
Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Italia
|
| Montaggio |
New Cover S.a.S. V.le Pier Luigi Nervi, 246
04100 Latina, Italia www.noleggiopalchietribune.it |
Modello
Progettazione strutturale
La tensostruttura a membrana ha carattere temporaneo, i cui elementi sono costituiti da otto antenne, pali di giro e cavi in acciaio. Le dimensioni in pianta sono 60x36 m per una superficie coperta di 2146 mq.La struttura è composta da una membrana in tessuto in poliestere ad alta resistenza spalmato in polivinilcloruro, specifico per ediliza tessile. Le antenne centrali sono costituite da profili in acciaio con sezione circolare 245/8 da terra fino a 8 metri e da profili 225/12 nella porzione sommitale. I pali di giro sono profili con sezione 76/3 e 89/3 con interasse massimo di 2 m. La membrana raggiunge un'altezza di 13,2 m.
