Stanová konstrukce pro Italský mezinárodní cirkusový festival, Itálie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

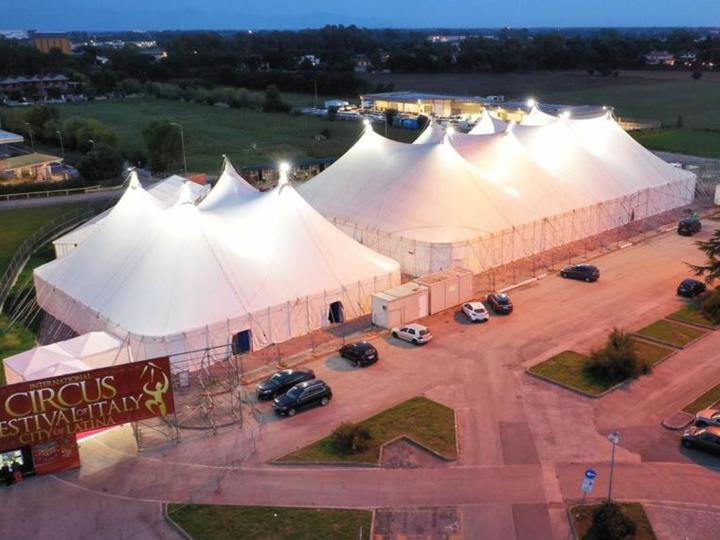

Cirkusový festival v italském městě Latina, na který se sjíždějí ti nejlepší artisté světa, ohromuje již dvacet let své diváky. Od svého založení Giuliem Monticem a pod vedením jeho rodiny festival postupně dosáhl světové úrovně. Šapitó, které bylo v Latině postaveno, pomáhá vyzdvihnout skvělé výkony vystupujících umělců.

Investor Festival del Circo di Latina
Via Vincenzo Rossetti
04100 Latina, Itálie
www.festivalcircolatina.com
Statický výpočet Studio Rota Nodari
Via M. Zanchi, 85
24022 Bergamo, Itálie
Montáž New Cover S.a.S.
V.le Pier Luigi Nervi, 246
04100 Latina, Itálie
www.noleggiopalchietribune.it

Model

Statický výpočet

Lanová konstrukce s membránami je dočasná stavba, která se skládá z osmi stožárů a dále tyčí a ocelových lan. Půdorys činí 60 x 36 m při zastřešené ploše 2146 m2.

Membránu tvoří plachta z vysoce odolné polyesterové tkaniny potažené vrstvou polyvinylchloridu. Jedná se o speciální úpravu textilních konstrukcí. Centrální stožáry se skládají do výšky 8 m nad zemí z ocelových profilů s trubkovým průřezem 245x8 a v oblasti vrcholů šapitó z trubek 225x12. Tyče mají průřezy o rozměrech 76x3 a 89x3 a jsou umístěny v maximálních rozestupech 2 m. Membrána dosahuje výšky 13,2 m.
