Seilnetzkonstruktion für "International Circus Festival of Italy", Italien
Kundenprojekt
-
03

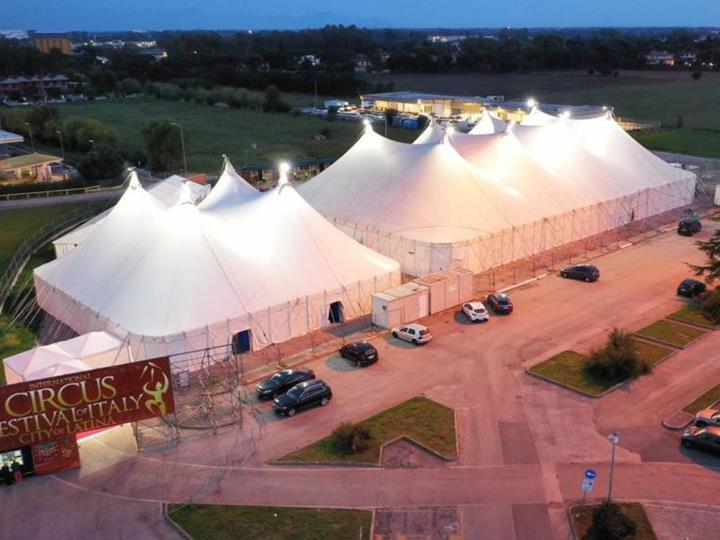

Fertiggestellte Struktur in Latina (© New Cover S.a.S.)
-
03

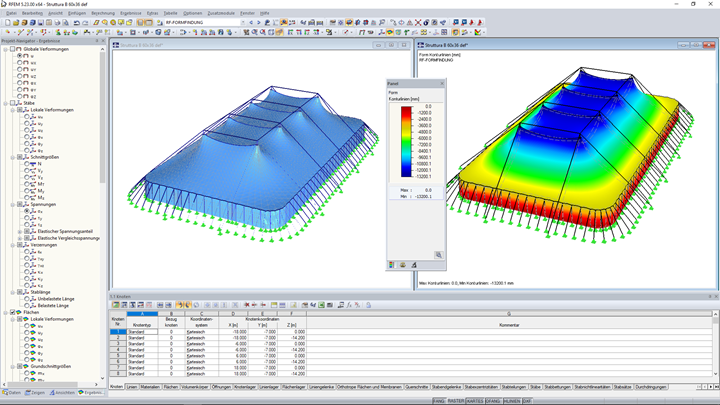

Geometrische Modellierung und Formfindung in RF-FORMFINDUNG (© Studio Rota Nodari)
-
03

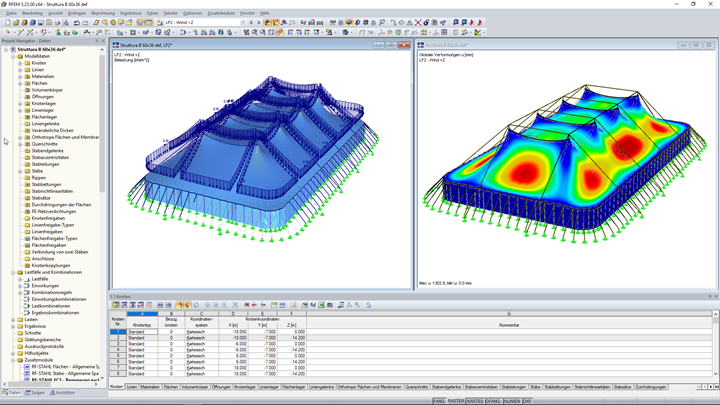

Verformung des Seiltragwerks infolge Windlasten (© Studio Rota Nodari)
-
03

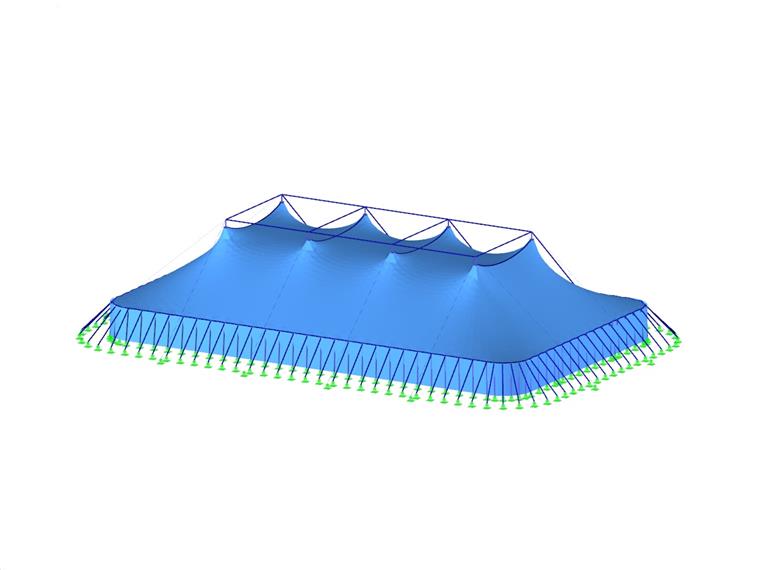

Seilnetzkonstruktion für "International Circus Festival of Italy", Italien
-
03
Seilnetzkonstruktion
Seit zwanzig Jahren begeistert das Zirkusfestival in Latina nun schon seine Zuschauer und versammelt die besten Artisten der Welt. Seit der ersten Aufführung konnte das von Giulio Montico ins Leben gerufene und von seiner Familie geführte International Circus Festival of Italy sich auf Weltniveau präsentieren. Das in Latina errichtete Zirkuszelt trägt erheblich dazu bei, die Darbietungen der zahlreichen dort auftretenden Künstler ins rechte Licht zu setzen.
| Bauherr |
Festival del Circo di Latina Via Vincenzo Rossetti 04100 Latina, Italien www.festivalcircolatina.com |
| Statische Berechnung |
Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Italien
|
| Montage |
New Cover S.a.S. V.le Pier Luigi Nervi, 246
04100 Latina, Italien www.noleggiopalchietribune.it |
Modell
Statische Berechnung
Das mit Membranen bespannte Seiltragwerk ist eine temporäre Konstruktion, deren Elemente aus acht Masten sowie Rondellstangen und Stahlseilen bestehen. Der Grundriss beträgt 60 x 36 m bei einer überdachten Fläche von 2146 m2.Die Struktur besteht aus einer Plane aus hochwiderstandsfähigem Polyestergewebe mit Polyvinylchlorid-Beschichtung, einer speziellen Anfertigung für textile Bauten. Die Masten in der Mitte bestehen aus Stahlprofilen mit einem Rohrquerschnitt von 245x8 vom Boden bis in 8 m Höhe und aus Rohren 225x12 im Bereich der Zeltspitzen. Bei den Rondellstangen handelt es sich um Profile mit einem Querschnitt von 76x3 und 89x3 in einem maximalen Abstand von 2 m. Die Membran erreicht eine Höhe von 13,2 m.
Schlüsselwörter
Italien Membrankonstruktionen Seilnetzstrukturen Zirkuszelt Stahl
