Konstrukcja membranowa dla wydarzenia "Międzynarodowy festiwal cyrkowy we Włoszech”
Projekt klienta
![[EN] CP 001165 | Tensostruttura per l'evento “International Circus Festival of Italy”, Italia](http://img.youtube.com/vi/T9V-NcMDf8w/mqdefault.jpg)
-
01

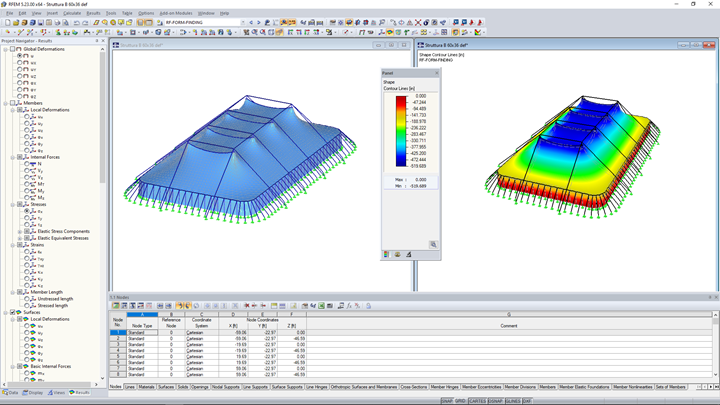

Obraz - Modelowanie geometryczne i znajdowanie kształtów w RF-FORM-FINDING (© Studio Rota Nodari)
-
01

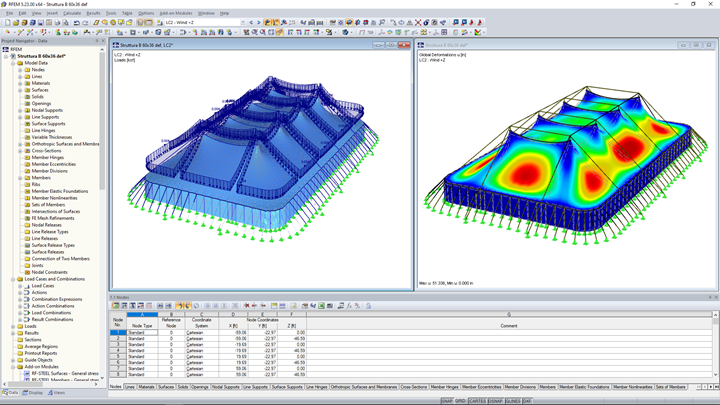

Obraz - Odkształcenie konstrukcji kablowej spowodowane obciążeniem wiatrem (© Studio Rota Nodari)
-
01

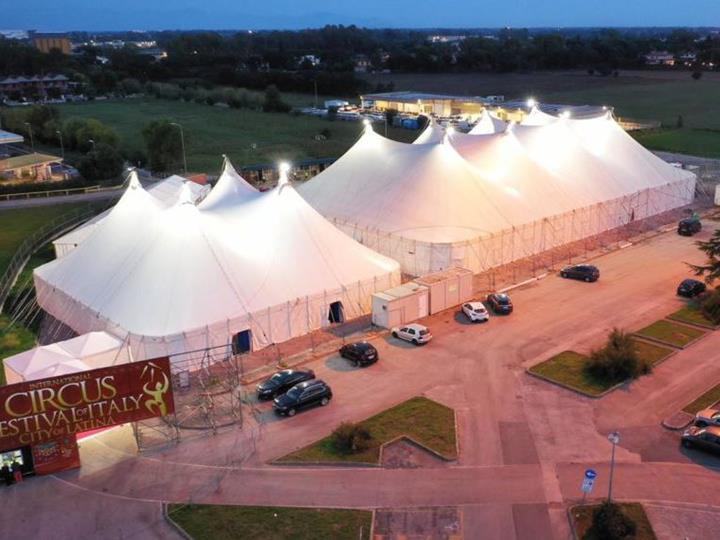

Obraz - Gotowa konstrukcja w języku łacińskim (© New Cover SaS)
-
01

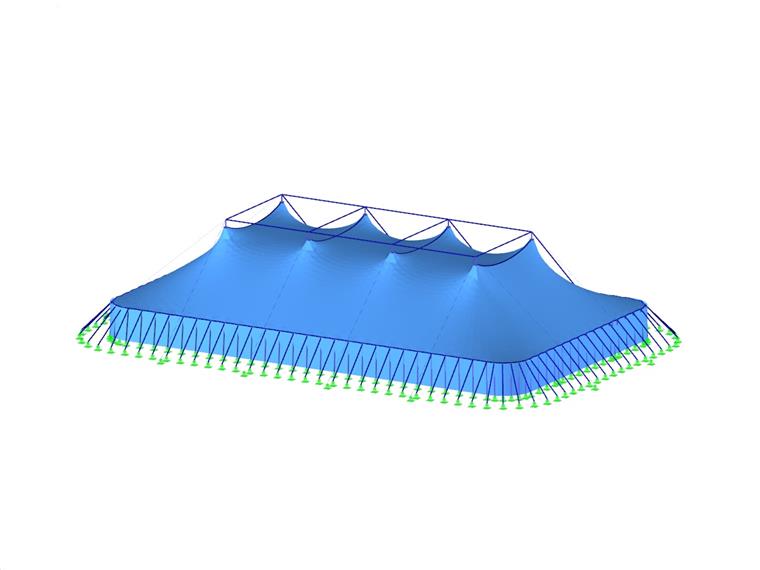

Obraz - Konstrukcja membranowa dla Międzynarodowego Festiwalu Cyrkowego we Włoszech
-
02
Obraz - Odkształcenie konstrukcji kablowej spowodowane obciążeniem wiatrem (© Studio Rota Nodari)
-
02
Obraz - Modelowanie geometryczne i znajdowanie kształtów w RF-FORM-FINDING (© Studio Rota Nodari)
-
02
Obraz - Gotowa konstrukcja w języku łacińskim (© New Cover SaS)
-
02
Obraz - Konstrukcja membranowa dla Międzynarodowego Festiwalu Cyrkowego we Włoszech
-
03
Obraz - Gotowa konstrukcja w języku łacińskim (© New Cover SaS)
-
03
Obraz - Modelowanie geometryczne i znajdowanie kształtów w RF-FORM-FINDING (© Studio Rota Nodari)
-
03
Obraz - Odkształcenie konstrukcji kablowej spowodowane obciążeniem wiatrem (© Studio Rota Nodari)
-
03
Obraz - Konstrukcja membranowa dla Międzynarodowego Festiwalu Cyrkowego we Włoszech
Już od dwudziestu lat w Latinie organizowany jest Festiwal Cyrkowy, który przyciąga najlepszych artystów cyrkowych na świecie. Od pierwszej edycji, międzynarodowy festiwal cyrkowy we Włoszech, zapoczątkowany przez Giulio Montico i nadal prowadzony przez jego rodzinę, wciąż podnosi poziom światowej sceny cyrkowej. Wielki namiot zbudowany z tej okazji w mieście Latina pozwala widzom podziwiać wysoką jakość występów licznych artystów uczestniczących w wydarzeniu.
| Inwestor |
Festival del Circo di Latina Via Vincenzo Rossetti 04100 Latina, Włochy
www.festivalcircolatina.com |
| Obliczenia konstrukcyjne |
Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Włochy
|
| Montaż |
Nowa okładka SaS V.le Pier Luigi Nervi, 246
04100 Latina, Włochy www.noleggiopalchietribune.it |
Model
Obliczenia konstrukcyjne
Konstrukcja ma charakter tymczasowy; składa się z ośmiu anten, słupów obrotowych i stalowych kabli. Wymiary w rzucie wynoszą 60 x 36 m dla zadaszonej powierzchni 2146 m2 .Konstrukcja składa się z membrany wykonanej z wytrzymałego materiału poliestrowego pokrytego polichlorkiem winylu, stosowanym zwykle w konstrukcjach tego typu. Centralne anteny składają się ze stalowych profili o okrągłym przekroju 245/8 na pierwszych 8 metrach wysokości oraz profili 225/12 w górnej części. Słupy obrotowe to profile o przekrojach 76/3 i 89/3 przy maksymalnej odległości 2 m. Membrana osiąga wysokość 13,2 m.
