Analiza geotechniczna

Innym przydatnym dodatkiem jest Analiza Geotechniczna, która pozwala realistycznie odwzorować warunki gruntowe. Określa grunt do analizy w RFEM na podstawie właściwości z próbek gruntu. Dzięki temu możesz osiągnąć znacznie wyższą jakość analizy strukturalnej budynków.

Pobierz 90-dniową wersję próbną Skontaktuj się z naszym działem sprzedaży

Reprezentacja wizualna funkcji w rozszerzeniu Analiza geotechniczna do symulacji interakcji z gruntem i zachowania fundamentów w programie RFEM 6

Odkryj analizę geotechniczną dla programu RFEM 6

Kolejne przydatne rozszerzenie, Analiza geotechniczna, umożliwia realistyczne odwzorowanie warunków gruntowych. Określa w RFEM ciało gruntu do analizy na podstawie parametrów z próbek gleby. Dzięki temu osiągniesz znacznie wyższą jakość analizy statycznej w budownictwie.

Dostępne specjalne nieliniowe modele materiałowe do symulacji geotechnicznych dla realistycznej symulacji

Warstwy gruntu można precyzyjnie zdefiniować na podstawie raportów geotechnicznych

Logika masywu gruntowego umożliwia automatyczne definiowanie i przechowywanie gruntu

Interakcja grunt-budynek możliwa do realistycznej symulacji z użyciem metody modułów sztywności 2D lub jako model objętościowy 3D, również nieliniowy

Dostępne paliki i kotwy z nieliniowym zachowaniem nośnym

Możliwość łączenia ze wszystkimi rozszerzeniami dla RFEM 6

Wyniki, np. osiadania, naprężenia i współczynniki posadowienia, mogą być przedstawiane graficznie, tabelarycznie i jako wykres

Funkcja bezpośredniego wprowadzania profili wierceń z badań gruntu

Automatyczne generowanie bryły gruntu wraz z granicami warstw na podstawie profili wierceń

Realistyczne modelowanie zachowania nośnego pali i kotew

Bezpośrednie uwzględnienie interakcji konstrukcja-grunt

Dodatek do analizy geotechnicznej integruje zaawansowaną interakcję materia-struktura bezpośrednio w RFEM 6, umożliwiając inżynierom przeprowadzanie szczegółowych analiz stabilności, odkształceń i nacisku ziemi na podstawie realistycznego zachowania gruntu. Typowe przypadki użycia obejmują:

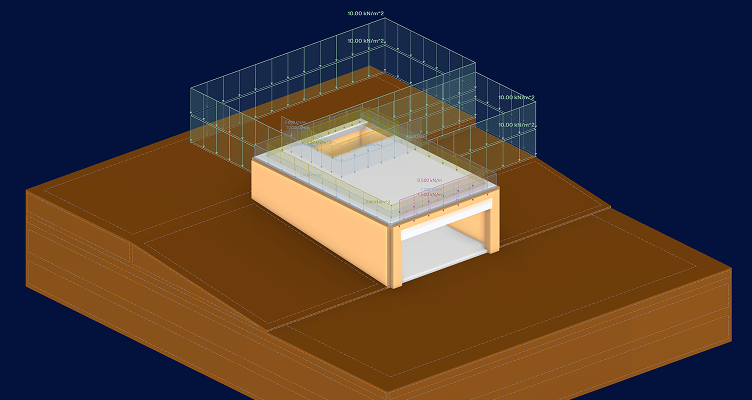

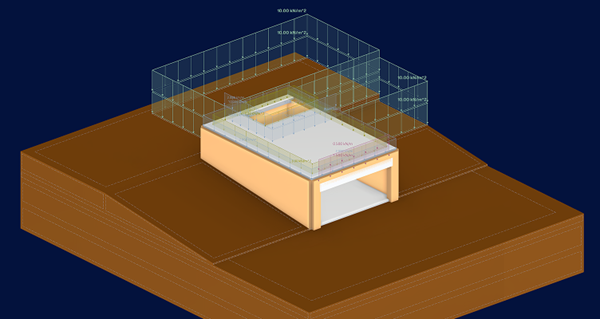

Grafika ilustrująca przypadki zastosowania analizy geotechnicznej z rozszerzeniem RFEM 6, prezentująca zastosowanie w projektach inżynierskich.

Ocena skarp i ścian oporowych

Symuluj naciski ziemi i stateczność zboczy, aby zaprojektować mury oporowe i nasypy w sposób bezpieczny i efektywny.

Modelowanie pali i fundamentów głębokich

Modeluj pale i kotwy z nieliniowym zachowaniem, aby przewidzieć przenoszenie obciążeń i zoptymalizować systemy fundamentowe dla budynków i infrastruktury.

Realistyczne modelowanie materiału gruntu

Implementuj warstwy gleby specyficzne dla lokalizacji przy użyciu modeli materiałów Mohr-Coulomb lub innych nieliniowych modeli materiałów. Uchwyć realistyczne zachowanie gleby pod zmiennym obciążeniem dla bardziej precyzyjnej analizy geotechnicznej.

Wykop i podparcie piwnicy

Planuj tymczasowe lub stałe konstrukcje podporowe dla głębokich wykopów. Analizuj reakcje gruntu, aby uniknąć nadmiernych deformacji lub zawalenia podczas budowy.

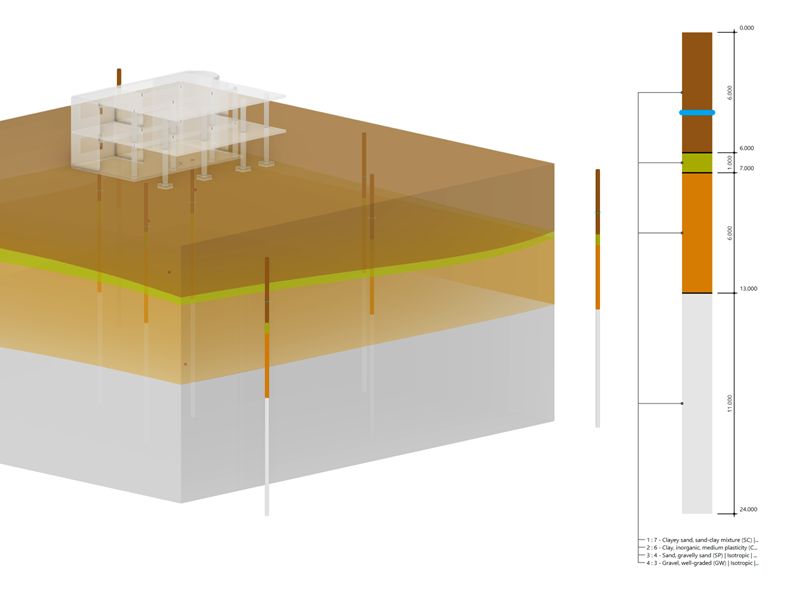

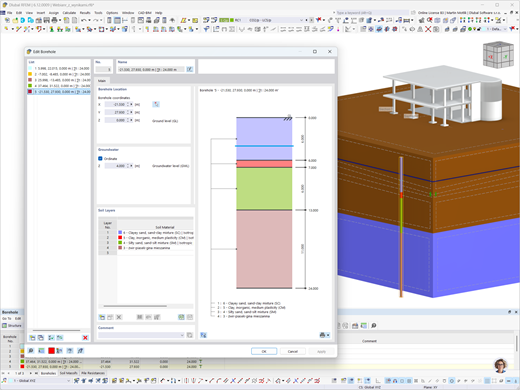

Wprowadzanie danych warstw gruntu z badań podłoża gruntowego przy użyciu próbek gruntu w aplikacjach inżynierskich.

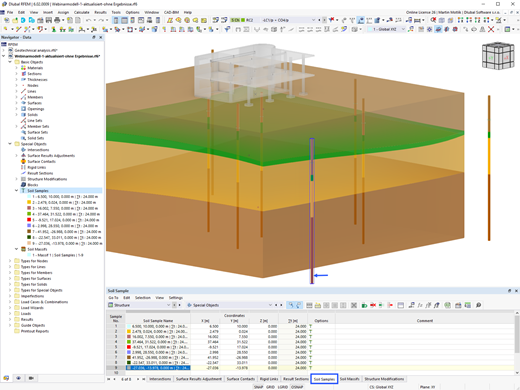

Próbki gruntu

Możesz wprowadzić warstwy gruntu uzyskane z badań podłoża gruntowego w każdej lokalizacji do programu jako próbki gruntu. Następnie przypisz zidentyfikowane materiały gruntowe, w tym ich właściwości materiałowe, do odpowiednich warstw.

Masywy gruntowe

Użyj próbek gleby jako podstawy do określenia odpowiedniego masywu ziemnego. Dzięki temu program umożliwia przyjazne dla użytkownika generowanie masywu, w tym automatyczne określanie interfejsów warstw z danych próbek, a także poziomu wody gruntowej i podpór powierzchniowych.

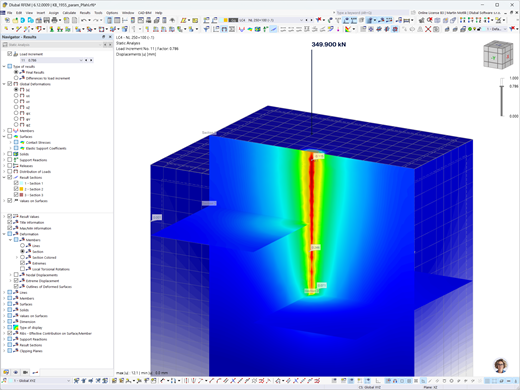

Typ pręta "Pal" w oprogramowaniu geotechnicznym do analizy parametrów wytrzymałościowych, takich jak tarcie powierzchniowe i nacisk na dnie pala.

Typ pręta "Pal" dla analiz geotechnicznych

W dodatku Analiza Geotechniczna dostępny jest pręt typu "Pal". Dla pali tworzone są typy oporu palowego. Definiują one parametry oporu od tarcia powierzchniowego i docisku na szczycie pala.

Centrum logistyczne w Chmielnickim

Analiza geotechniczna odegrała kluczową rolę w weryfikacji betonowej płyty fundamentowej na słabych warunkach glebowych, zapewniając bezpieczne przenoszenie obciążeń i bezdeformacyjną eksploatację ciężkich pojazdów w centrum logistycznym o dużej rozpiętości.

Zobacz projekt klienta

Widok z lotu ptaka na centrum logistyczne w Chmielnickim z widocznymi cechami geotechnicznymi przeanalizowanymi w projekcie klienta

Artykuły dotyczące inżynierii geotechnicznej

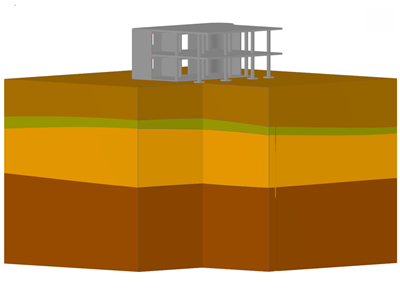

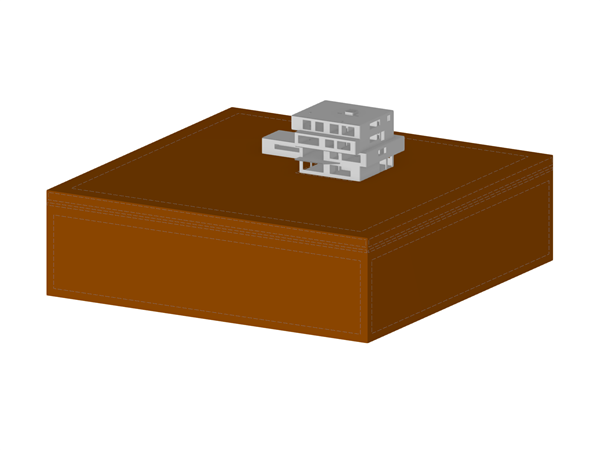

Ilustracja tworzenia bryły gruntu przy użyciu próbek gruntu w programie RFEM 6 z rozszerzeniem Analiza geotechniczna.

Generowanie bryły gruntu z próbek gruntu w programie RFEM 6

Biorąc pod uwagę, że realistyczne określenie warunków gruntowych znacząco wpływa na jakość analizy konstrukcyjnej budynków, w RFEM 6 oferowane jest rozszerzenie Analiza Geotechniczna do określenia analizowanego korpusu gruntu.

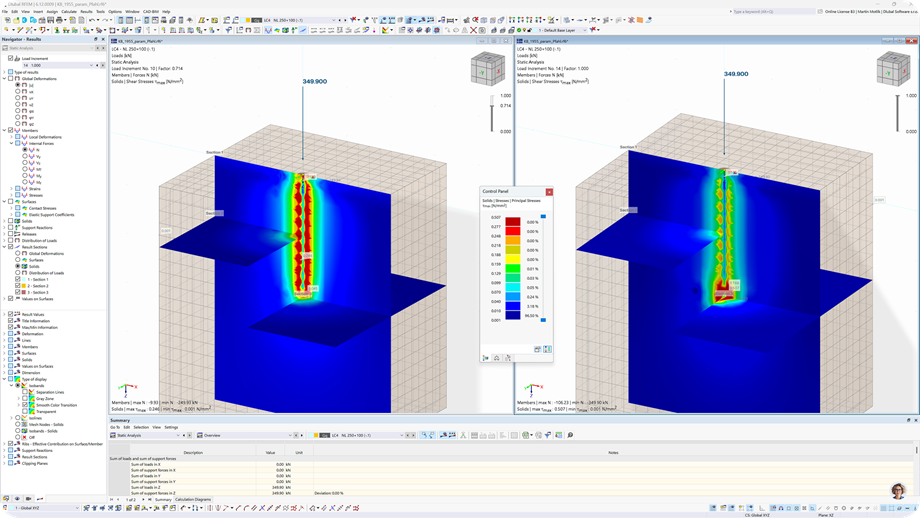

Wyniki sił normalnych w paliu i głównych naprężeń ścinających w sąsiadującym gruncie. Analiza geotechniczna z wykorzystaniem metod Tschuchnigg.
