Relatório de impressão

Os dados de dimensionamento de betão podem ser adicionados ao relatório de impressão que foi criado na parte 1. Para abrir este documento, clique duas vezes no item 1 na categoria 'Relatórios de impressão' do 'Navegador - Dados'.

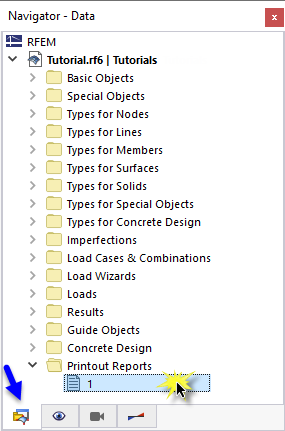

01 Abrir o relatório de impressão

No relatório de impressão, abra o 'Gestor de relatório de impressão' através do botão na barra de ferramentas (segundo a partir da direita). Em alternativa, seleccione Editar relatório de impressão no menu Editar.

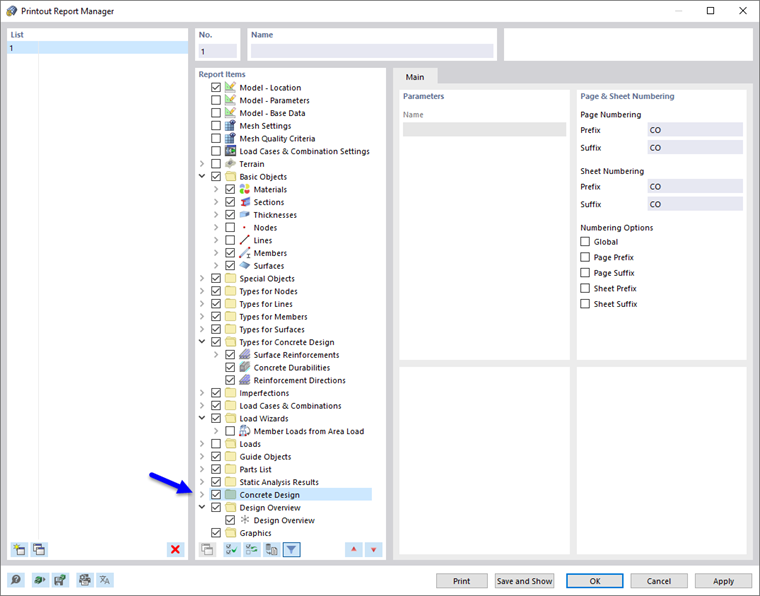

03 Ativação de dados de 'dimensionamento de betão' no administrador de relatórios de impressão

Ative a pasta do item de relatório Design de betão para incluir os dados do dimensionamento. Em seguida, clique em Guardar e mostrar.

O capítulo 11 do relatório de impressão contém os dados predefinidos do dimensionamento de betão.

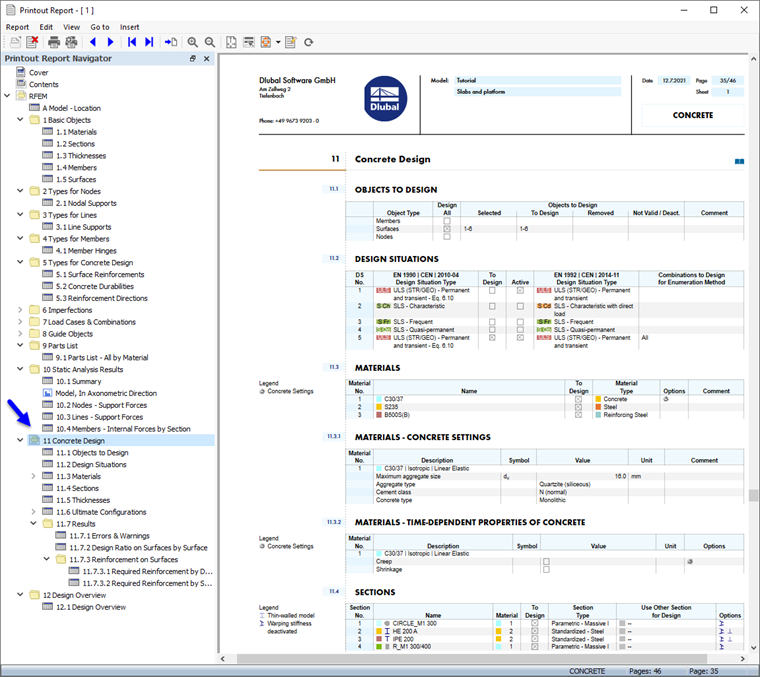

04 Dados de 'Dimensionamento de betão' no relatório de impressão

Ajustar o conteúdo

Para adicionar ou remover um capítulo, pode utilizar o Gestor de relatórios de impressão conforme descrito na Parte 1. Também é possível eliminar um item diretamente: Clique com o botão direito 11.7.1 Erros e avisos, por exemplo, para abrir o menu de atalho deste capítulo. Selecione Remover do relatório de impressão.

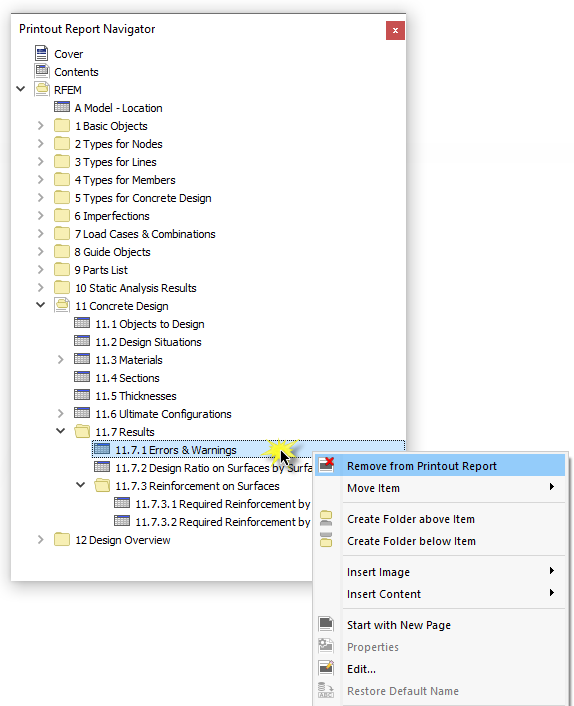

05 Remover capítulo do relatório de impressão

O relatório de impressão é atualizado sem os avisos.

Impressão gráfica

Para adicionar uma imagem ao relatório de impressão, minimize a janela de pré-visualização através do botão na barra de título do 'Relatório de impressão'. O espaço de trabalho do RFEM é novamente apresentado em vista completa.

Defina novamente o Navegador - Resultados (1) para poder seleccionar a armadura longitudinal necessária a_{s,nec,1+z(inferior)} para representação (2). Certifique-se de que a opção 'Mostrar valores nas superfícies' também está ativada (3).

07 Mostrar a armadura primária inferior necessária das lajes na vista superior

Para apresentar apenas os resultados das lajes, clique no terceiro separador do painel (4) e verifique se as superfícies nºs. 4,5 estão selecionados (5). Por fim, clique no botão na barra de ferramentas para definir a vista superior (6).

Para imprimir esta imagem, clique no botão próximo ao botão na barra de ferramentas. É aberta uma lista de opções de impressão. Clique em Imprimir gráfico no relatório de impressão.

11 Opções "Imprimir gráfico"

A pré-visualização da imagem é apresentada com algumas opções para ajustar o layout.

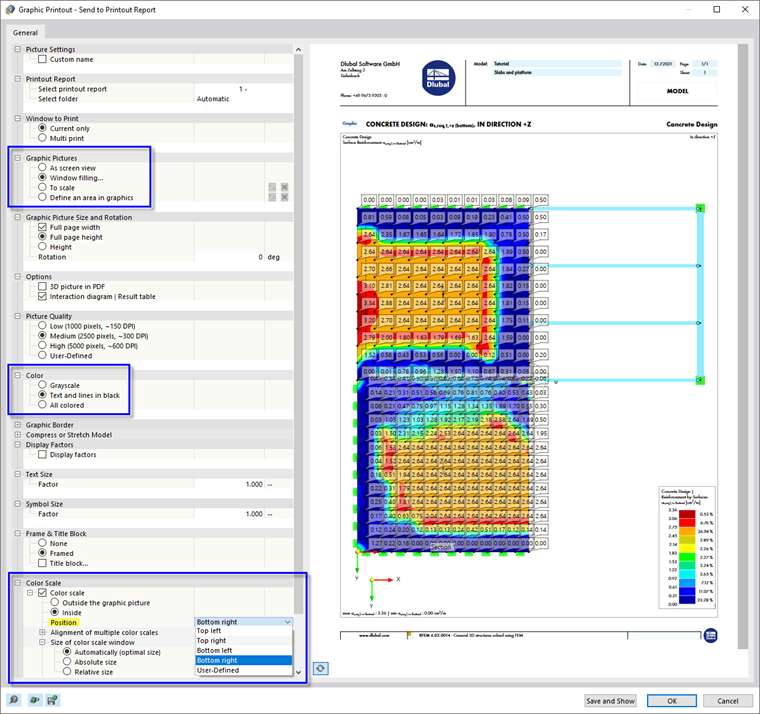

12 Ajustar a configuração na pré-visualização

Na área 'Imagens gráficas', seleccione a disposição Preenchimento de janela. Defina o layout Texto e linhas a preto na área 'Cor' para que os valores sejam fáceis de ler. Para mover o painel para uma posição diferente, seleccione a opção Inferior direito a partir da lista na área 'Escala de cor'. Em seguida, clique em Guardar e mostrar.

O relatório de impressão é criado novamente, com a imagem na última página do capítulo 'Dimensionamento de betão'.

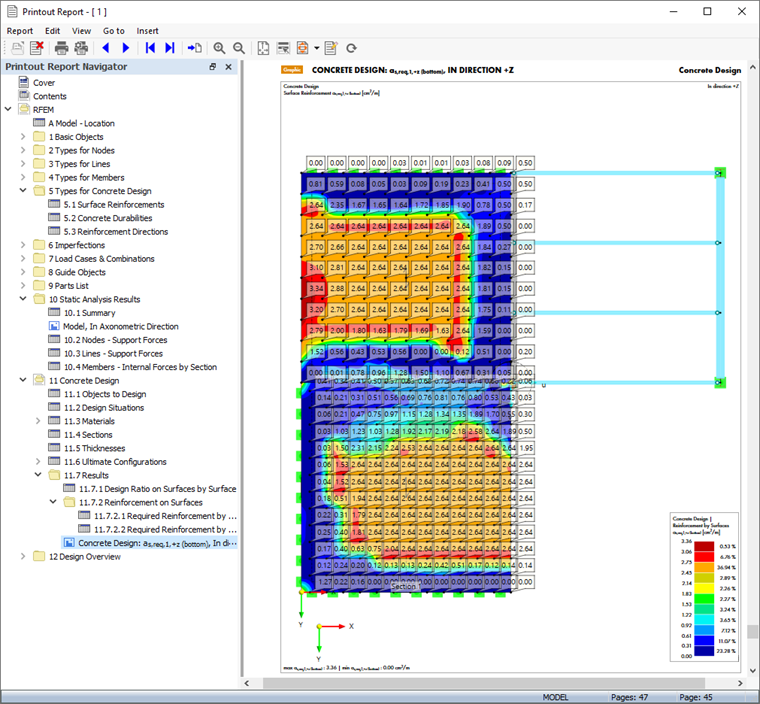

13 Imagem no relatório de impressão

Feche o relatório de impressão através do botão .

Antes de continuar com o dimensionamento das barras de betão, restaure a visualização de Todas no painel.

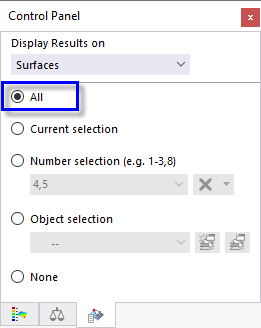

15 Repor a seleção no painel de controlo

Por fim, guarde os dados de dimensionamento de betão das superfícies através do botão na barra de ferramentas.
