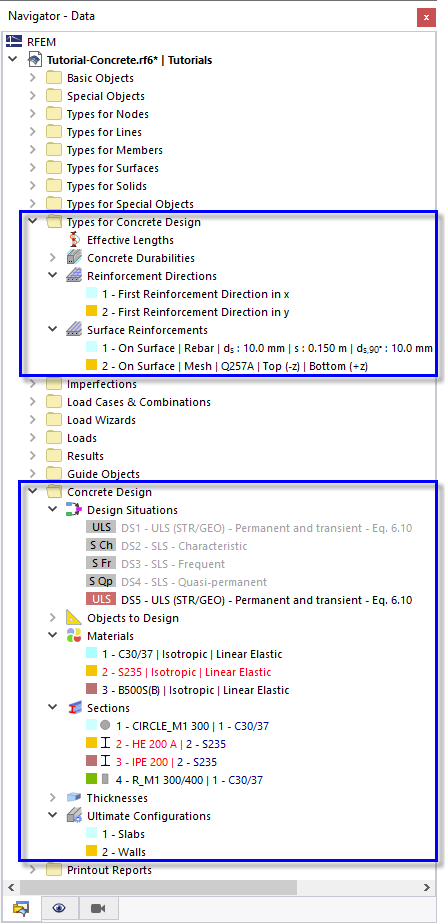

Se algo estiver destacado a vermelho nas categorias 'Tipos para dimensionamento de betão' e 'Dimensionamento de betão' da árvore 'Navigator - Data', algum parâmetro está indefinido, atribuído incorretamente ou irrelevante para o dimensionamento (como o material S235).
Existem também algumas opções para verificar a armadura no navegador e em tabelas.
Navegador de projetos - Mostrar
Abra o Navegador - Mostrar através do separador

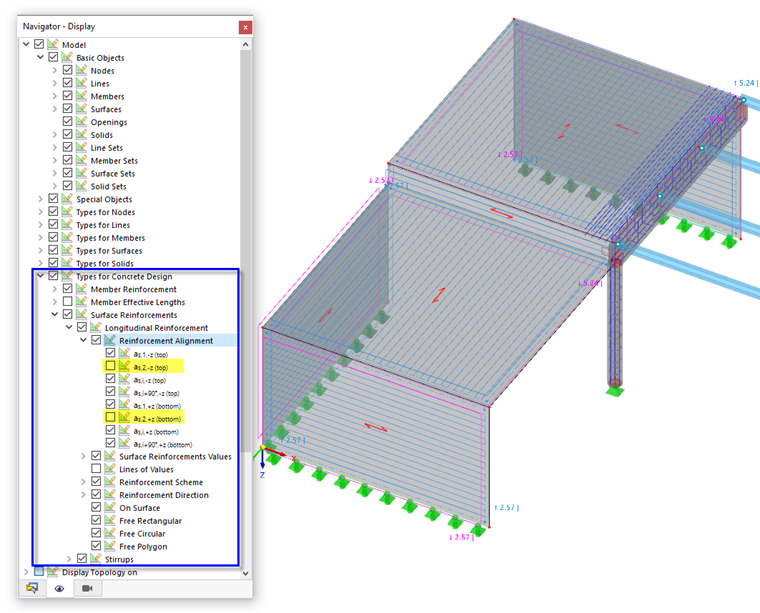

. Os itens na categoria 'Tipos para dimensionamento de betão' permitem activar ou desactivar armadura específica. Quando desmarca as duas caixas de seleção da direção secundária as,2 na categoria 'Armaduras de superfície', por exemplo, apenas a armadura primária é exibida.
Repor as duas caixas de selecção para que a armadura completa seja apresentada novamente.
Tabela

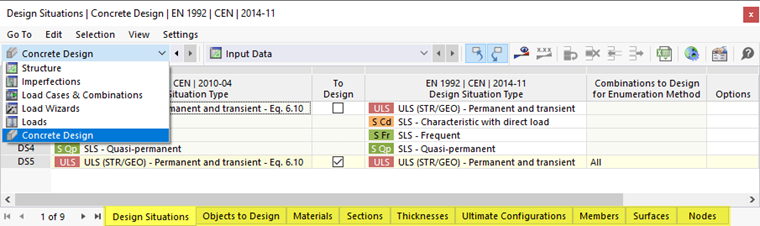

Todos os parâmetros relevantes para o dimensionamento de betão também estão incluídos na tabela abaixo do espaço de trabalho. Para acessá-las, selecione a opção Dimensionamento de betão a partir da lista das categorias principais.

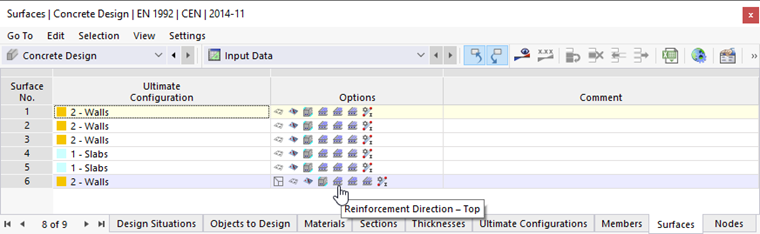

A tabela 'Configurações finais' contém as duas configurações para paredes e lajes em conjunto com as superfícies atribuídas, por exemplo. A tabela 'Superfícies' lista as seis superfícies e as suas opções de dimensionamento, representadas por símbolos.
Quando clica num dos símbolos, por exemplo, 'Direção da armadura - Superior', a caixa de diálogo 'Editar superfície' é aberta para que possa verificar ou modificar as direções da armadura.
