Pilar

Clique duas vezes na coluna (barra nº 1) para abrir a caixa de diálogo 'Editar barra'. As configurações são ligeiramente diferentes, uma vez que a estabilidade do pilar tem de ser verificada adicionalmente.

Recobrimento de betão

Selecione o separador Cobertura de betão e certifique-se de que a categoria 'XC1' está definida.

Armadura de corte

Selecione o separador Armadura de corte em seguida.

01 Seleção de material de estribos

Na categoria 'Dados básicos', selecione novamente o tipo 3 - B500S(B) a partir da lista de materiais.

A configuração padrão dos estribos (Ø 10 mm, s = 0,30 m) é adequada para o dimensionamento.

Armadura longitudinal

Selecione o separador Armadura longitudinal.

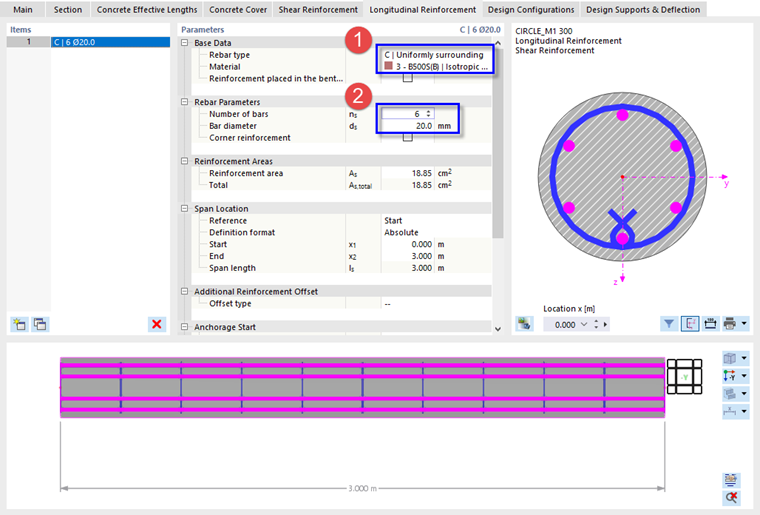

02 Definição de disposição e número de varões de armadura

Abra a lista de tipos de layout na categoria 'Dados de base'. Selecione o C | Opção circundante uniformemente (1). Em seguida, defina novamente o material 3 - B500S(B) na linha abaixo.

Na categoria 'Parâmetros do varão', introduza (ou seleccione) 6 varões de armadura na caixa 'n_s ' (2). O diâmetro de varão de 20 mm é adequado para o dimensionamento.

Comprimentos efetivos do betão

Por fim, selecione o separador Comprimentos efetivos de betão para definir os parâmetros de encurvadura do pilar. São necessários para o dimensionamento de acordo com o método da curvatura nominal conforme especificado na EN 1992-1-1, 5.8.8.

03 Criar um novo tipo de comprimento efetivo

A encurvadura por flexão só é analisada quando os comprimentos efetivos da barra estão definidos. Clique no botão na área 'Atribuição' para criar um novo tipo de comprimento efetivo. É aberta outra caixa de diálogo.

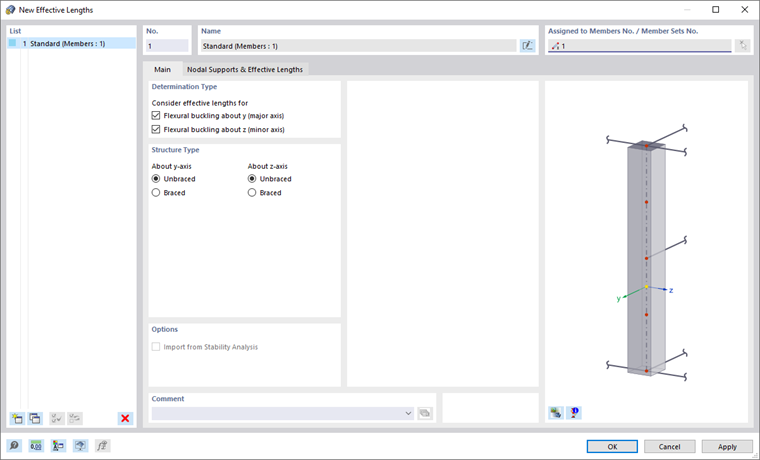

05 Diálogo "Novos comprimentos efetivos"

Por defeito, a verificação da encurvadura é realizada para ambos os eixos principais da barra sem contraventamento.

Selecione o separador Apoios de nós e comprimentos efetivos.

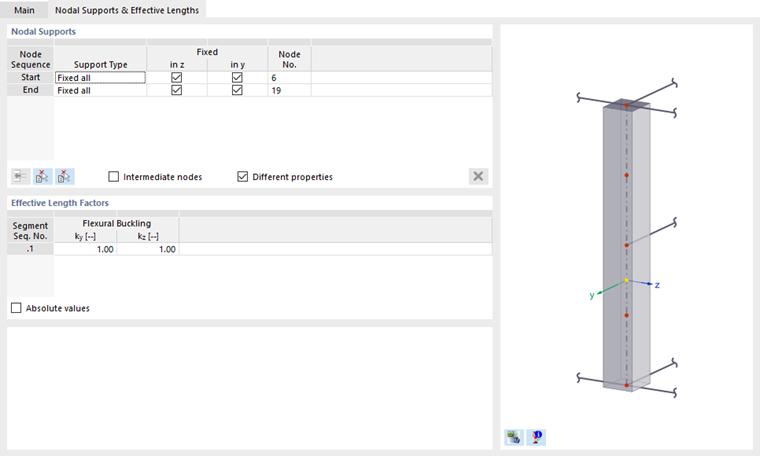

06 Separador "Apoios de nó e comprimentos efetivos"

O pilar tem apoios fixos nas duas extremidades. Seria possível reduzir os comprimentos de encurvadura, porque o capitel está até certo ponto restringido pelas lajes. No entanto, para uma abordagem conservativa, devem ser aplicadas configurações sem contraventamento com fatores de comprimento efetivo k = 1,0 de um pilar com extremidade fixada por pino.

Clique em OK para fechar a caixa de diálogo e voltar ao separador 'Comprimentos efetivos de betão'.

Depois de definir as configurações de dimensionamento do pilar, clique em OK para fechar a caixa de diálogo 'Editar barra'.
