Também é possível examinar os resultados do dimensionamento graficamente no modelo, o que permite uma visão melhor das condições de cada superfície.

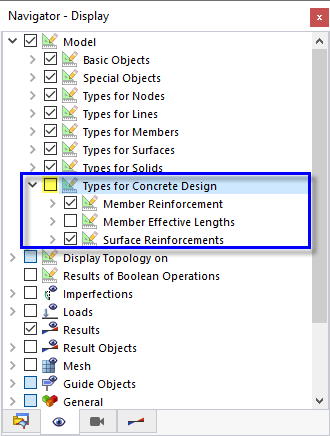

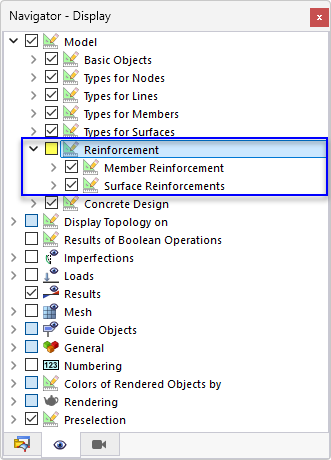

Para uma visão melhorada dos resultados, desative a visualização das armaduras de varões e malhas: Seleccione o Navegador - Mostrar através do separador
. No item de árvore 'Modelo', desmarque a caixa de seleção Tipos para dimensionamento de betão.
Defina o Navegador - Resultados através do separador

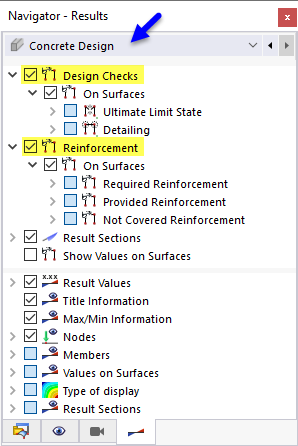

. Na secção superior, os resultados dos dimensionamentos de betão são organizados em duas categorias principais: 'Verificações de dimensionamento' e 'armadura'.
Os itens de 'verificações de dimensionamento' correspondem àqueles das tabelas 'Relações de dimensionamento em superfícies', os itens de 'armadura' aos itens da 'armadura de superfícies' tabelas (ver Capítulo Tabelas de resultados).
Além disso, os valores ao longo das 'Secções de resultados' (definidas na Parte 1) são exibidos por defeito. Pode desselecionar essa caixa de seleção para uma vista exclusiva dos resultados da superfície.
Verificações

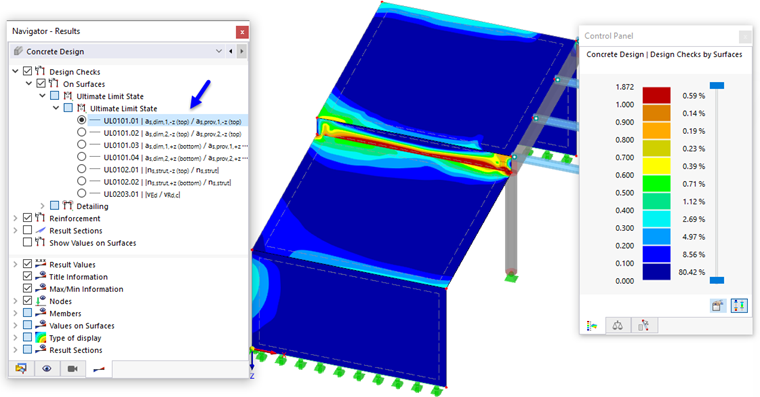

As verificações de dimensionamento são divididas em resultados 'Estado limite último' e 'Detalhado'. Selecione o item as,dim1,-z(superior)/as,exist1,-z(superior) da categoria ULS. As relações das áreas de armadura necessárias e as áreas de armadura existentes são exibidas. Estas referem-se à armadura primária que está localizada na parte superior de cada superfície.
As relações são cumpridas nas lajes e paredes, exceto na superfície de ligação onde as relações são superiores a 1 em algumas áreas. Esta superfície nº 6 representa virtualmente uma viga funda. Para a verificar como superfície, seria necessário aumentar a sua armadura primária. No entanto, uma solução adequada pode ser alcançada através de um dimensionamento de barras utilizando a chamada 'viga resultante' (ver Capítulo resultante 002900).
Para excluir os resultados do dimensionamento da superfície de ligação da visualização das relações, clique no separador
do painel de controlo (1).

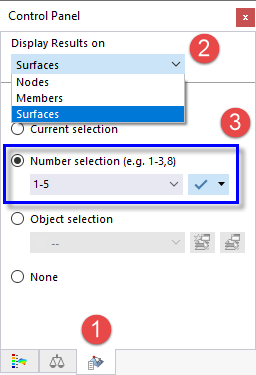

Na área 'Mostrar resultados em', selecione a opção Superfícies a partir da lista (2). Em seguida, defina a Seleção de número e introduza 1-5 na caixa de texto abaixo (3). Quando clica no botão
ao lado dele, os resultados da superfície nº 6 não são mais exibidas.

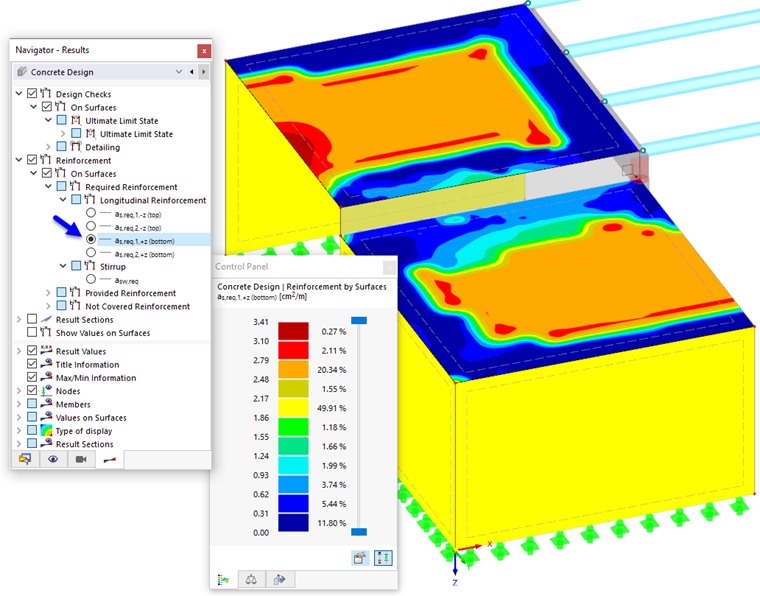

Seleccione o item as,dim1,+z(inferior)/as,prov1,+z(inferior) da categoria ULS para exibir as relações da armadura primária localizada em baixo lados. Retorne à visão geral de cores do painel clicando no separador
.

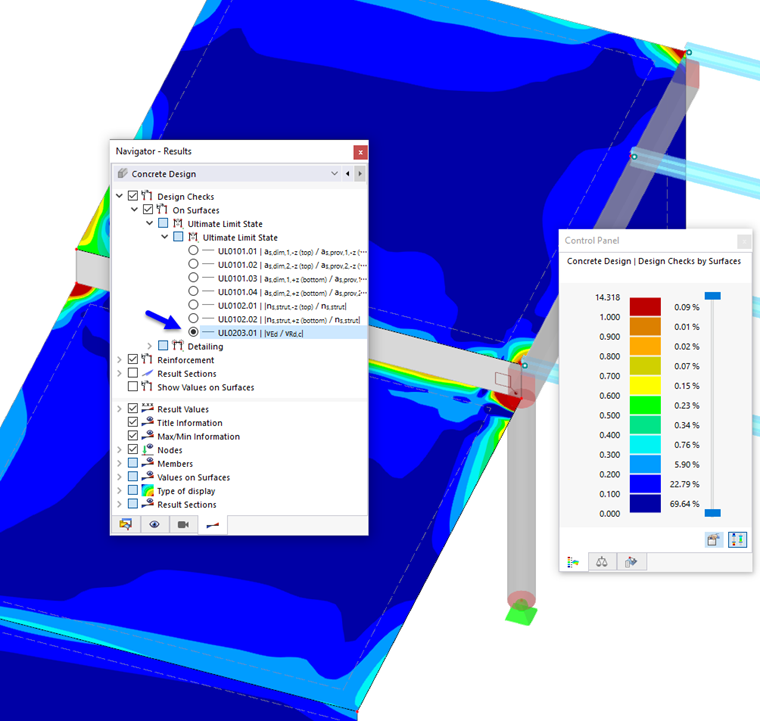

Seleccione o item vEd/vRd,c para verificar as relações entre a resistência ao corte e a capacidade ao corte sem armadura.
Podem observar alguns picos vermelhos nos cantos das lajes. Aplique o zoom na área perto do pilar para observar mais de perto as verificações de dimensionamento maiores que 1. As relações de vermelho escuro estão localizadas dentro e perto do diâmetro da secção do pilar. Podem ser qualificadas como singularidades, o que é explicado no Capítulo Resultados não dimensionáveis.
Armadura
A saída gráfica da armadura é dividida nas categorias 'armadura necessária' e 'armadura existente'. Seleccione o item as,nec,1,+z(inferior) da categoria 'armadura longitudinal'.
Os lados inferiores das paredes representam os seus lados exteriores.

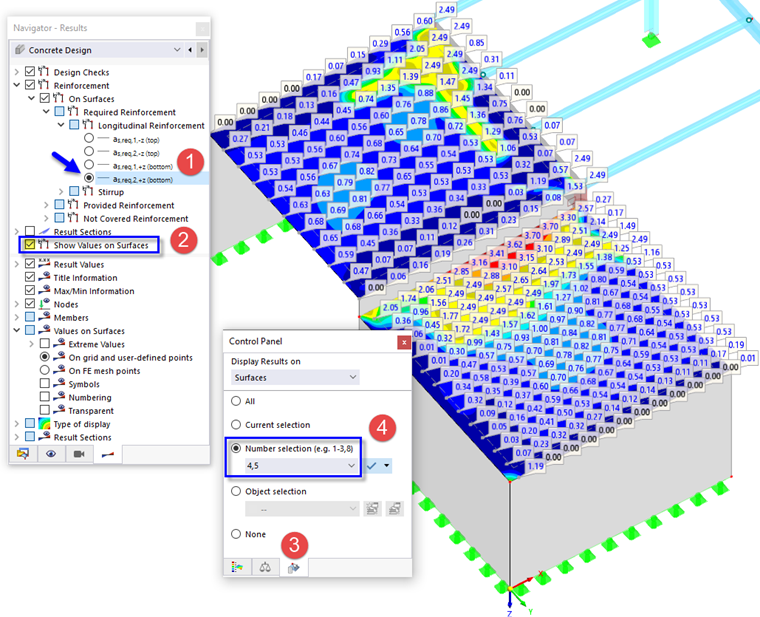

Seleccione o item as,nec,2,+z(inferior) para exibir a armadura secundária (1). Para as lajes, a sua direção é paralela à borda mais comprida da superfície de ligação entre elas.
Para apresentar os valores nos pontos da grelha, active a opção Valores nas superfícies (2). Irá notar a diferença na disposição da grelha das duas lajes (foi definida uma grelha mais pequena para a laje inferior, ver Parte 1). Clique novamente no separador
do painel (3). Para apresentar exclusivamente os resultados das lajes, é necessário introduzir os números da superfície nº 4,5 e prima ENTER (4).

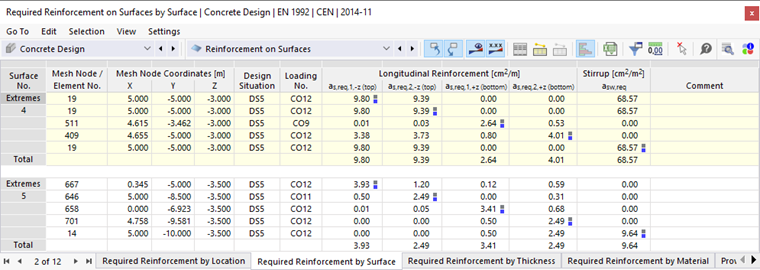

Os resultados das tabelas são sincronizados com a janela de trabalho: Quando define a tabela armadura necessária nas superfícies por superfície, apenas são listados os extremos das duas lajes.
