Viga de piso

Se o modelo apresentar resultados, desative-os através do botão na barra de ferramentas.

Defina a vista axonométrica através do botão . Podem ver as armaduras da viga de piso e do pilar. Pode ocultar o símbolo do cilindro desativando os Objetos de resultados no 'Navegador - Mostrar'.

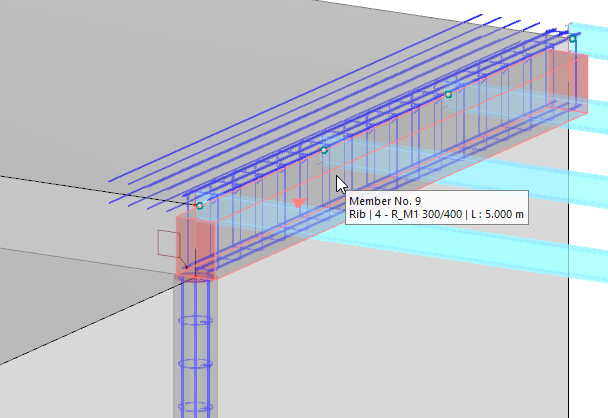

03 Varões e estribos de viga de piso

Clique duas vezes na viga de piso (barra nº 9) para abrir a caixa de diálogo 'Editar barra'. No primeiro separador, as 'Propriedades de dimensionamento' são activadas para que fiquem disponíveis separadores adicionais que controlam a configuração.

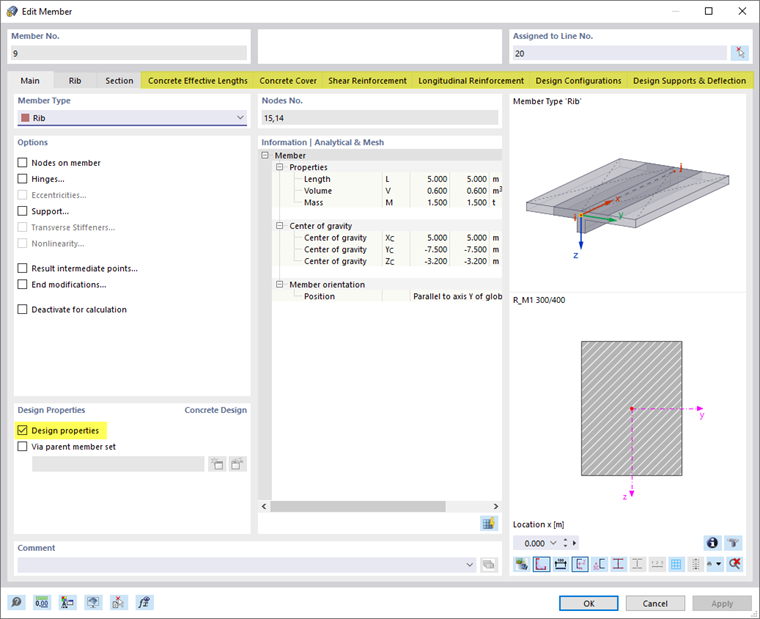

04 Propriedades de dimensionamento ativadas para viga de piso

Recobrimento de betão

Selecione o separador Cobertura de betão.

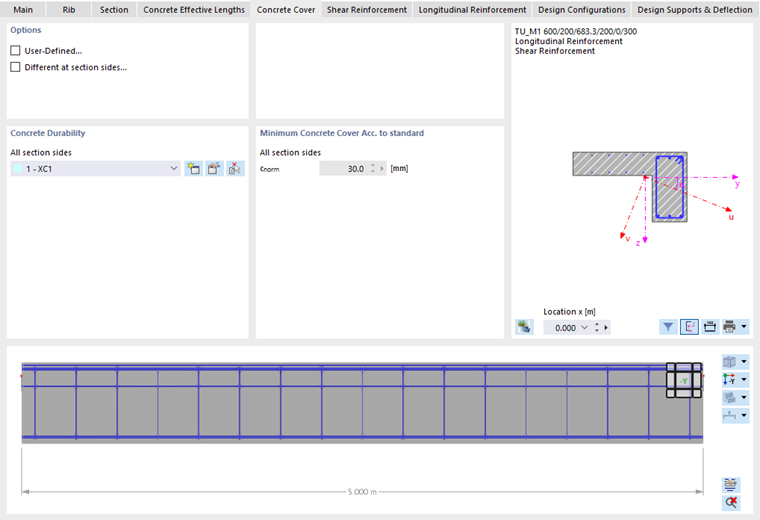

05 Verificação do recobrimento de betão

Na área 'Durabilidade do betão', a categoria XC1 está predefinida para todos os lados da viga. Controla o recobrimento de betão de acordo com a norma.

Armadura de corte

Selecione o separador Armadura de corte em seguida.

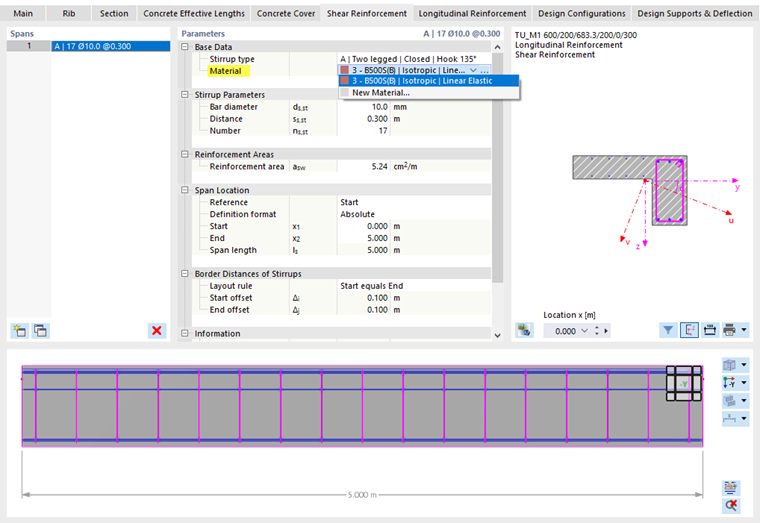

06 Seleção de material de estribos

Este separador gere a disposição dos estribos. Para atribuir o 'Material', abra a lista de materiais na categoria 'Dados básicos' e selecione o tipo 3 - B500S(B).

O diâmetro dos estribos é predefinido em 10 mm e o espaçamento longitudinal é de 30 cm. Seria possível alterar qualquer um dos parâmetros aqui. O número de estribos resulta do espaçamento e do comprimento da viga.

Armadura longitudinal

Por fim, selecione o separador Armadura longitudinal.

07 Definição da disposição dos varões de armadura

Para definir varões de armadura diferentes para as partes superior e inferior da viga, abra a lista de tipos de disposição na categoria 'Dados de base'. Selecione o B | Opção Assimétrico. Em seguida, defina novamente o material 3 - B500S(B) na linha abaixo (1).

Na categoria 'Parâmetros do varão', pode agora definir a disposição diferente dos varões de armadura para as partes superior e inferior da viga.

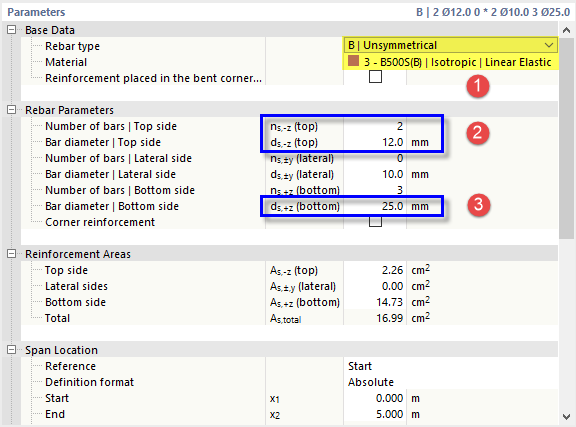

08 Definição de varões de armadura das lados superior e inferior

Clique na caixa 'n_{s,-z(superior)} ' e introduza (ou seleccione) 2 varões de armadura. Na caixa abaixo, ajuste o diâmetro do varão para 12 mm (2). Em seguida, seleccione a caixa 'd_{s,+z(inferior)} ' e defina o diâmetro dos três varões de armadura na parte inferior como 25 mm (3).

Depois, verifique os valores listados na categoria 'Áreas de armadura' abaixo.

Clique em OK para aplicar a armadura na viga de piso e fechar a caixa de diálogo.
