A tabela 'Erros e avisos' é apresentada por defeito. Fornece uma visão geral dos problemas que ocorreram durante o dimensionamento.
Esta tabela apresenta várias verificações não dimensionáveis ou falhadas. Alguns desses resultados estão localizados próximos ou diretamente em um apoio de superfície para que possam ser qualificados como singularidades. Encontre mais detalhes sobre como lidar com singularidades no Capítulo Resultados não designáveis. Alguns avisos, no entanto, referem-se a verificações de dimensionamento não cumpridas que requerem mais atenção. No entanto, será mais fácil examiná-los graficamente (ver Capítulo Resultados gráficos).
Para verificar os resultados de dimensionamento específicos de cada superfície, utilize as categorias na lista da barra de ferramentas. Cada categoria tem um conjunto de tabelas atribuído.
Relações de cálculo em superfícies

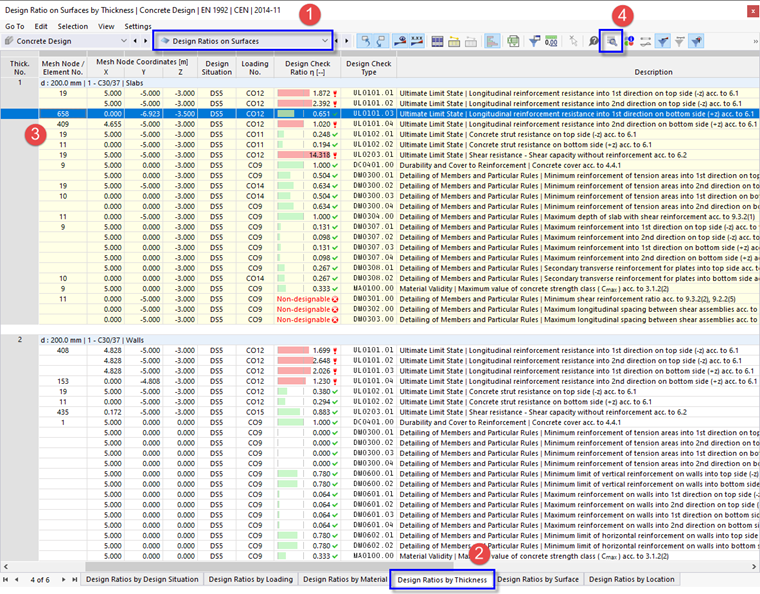

Selecione a categoria Relações de dimensionamento em superfícies (1). As relações de dimensionamento para cada superfície estão listadas em cinco tabelas. Os resultados são dispostos de acordo com diferentes critérios. Defina a tabela Relações de dimensionamento por espessura através do clique no separador (2).
As lajes e as paredes foram definidas cada uma por diferentes tipos de espessura. Por isso, os resultados máximos do dimensionamento das lajes são listados no primeiro bloco (espessura nº 1) e os das paredes no segundo bloco (espessura nº 2). A maior parte das relações de vermelho pode ser explicada por singularidades (ver Capítulo Resultados não dimensionáveis).
Nesta tabela, os valores listados na coluna 'Taxa de verificação de dimensionamento' representam os quocientes entre as áreas de armadura necessárias e as áreas de armadura existentes. Os resultados incluem as verificações de dimensionamento e as verificações de detalhamento. Os primeiros são rotulados como tipos de verificação 'UL', os segundos como 'DM'. Por exemplo, 'UL0101.03' representa a verificação da resistência da armadura longitudinal de acordo com a EN 1992-1-1, 6.1 com referência à direção primária na parte inferior da laje (3). Seleccione esta linha no bloco superior (terceira linha, nó de malha nº 658).
Para ver os detalhes de dimensionamento desta verificação, clique no botão
na barra de ferramentas da tabela (4). É aberta uma nova janela.
Nesta janela, pode verificar todos os parâmetros do dimensionamento assim como as equações relevantes. Quando tiver concluído, regresse às tabelas clicando em Fechar.
Armadura nas superfícies

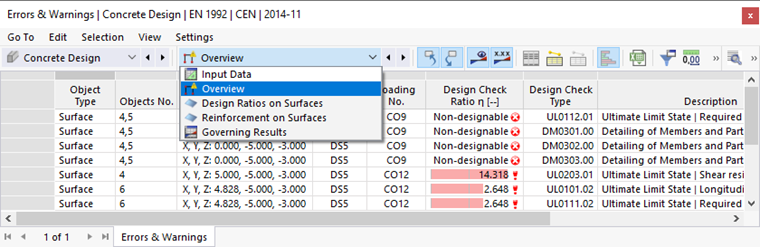

Na barra de ferramentas da tabela, selecione a categoria Armadura de superfícies (ver a imagem Lista de categorias para resultados de dimensionamento). A armadura de cada superfície é novamente listada em diversas tabelas com critérios diferentes. Defina a tabela Armadura necessária por superfície.
Nesta tabela, são listados os valores extremos da armadura necessária para cada superfície. As áreas máximas de cada categoria de armadura são rotuladas por símbolos
. Também é possível examinar qual combinação de carga requer a armadura máxima para cada superfície, lado da superfície e direção da armadura.
Tal como anteriormente, pode verificar os detalhes do dimensionamento na caixa de diálogo 'Detalhes da verificação de dimensionamento' (ver a imagem Detalhes da verificação de dimensionamento): Seleccione uma linha e depois clique no botão
na barra de ferramentas da tabela.
