Tabelas de resultados

Existem novas categorias de resultados de 'Dimensionamento de betão' na lista da barra de ferramentas que controlam os resultados da barra.

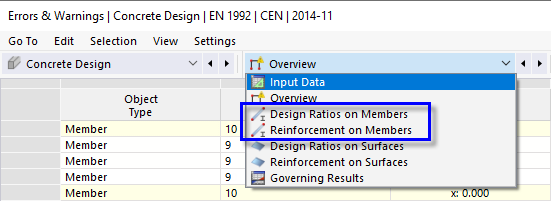

01 Categorias para resultados de barra

Relações de cálculo em barras

Selecione a categoria Relações de dimensionamento nas barras (1). As relações de dimensionamento de cada barra são listadas por diferentes critérios em cinco tabelas. Defina a tabela Relações de dimensionamento por barra (2).

02 Tabela "Relações de dimensionamento por barra"

Os valores listados na coluna 'Taxa de verificação de dimensionamento' representam os quocientes entre as verificações de dimensionamento ULS ('UL') e as verificações do detalhamento ('DM' e 'DR '). Por exemplo, 'UL0200.02' representa a verificação da resistência ao corte de acordo com a EN 1992-1-1, 6.2.

O dimensionamento do pilar é verificado, mas as relações especialmente da nervura requerem atenção. Algumas posições estão diretamente nos apoios do pilar ou da parede ou estão próximas deles, pelo que não são relevantes para a verificação de corte. No entanto, alguns avisos referem-se a verificações de dimensionamento não cumpridas que devem ser examinadas graficamente mais tarde (ver Capítulo Resultados gráficos).

Para reduzir o conteúdo da tabela, clique no botão na barra de ferramentas da tabela (3). O 'Gestor de tabelas de resultados' é aberto.

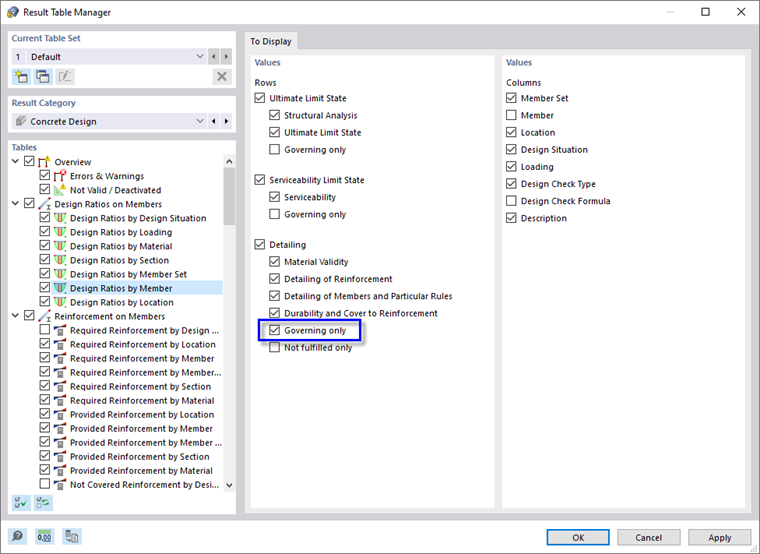

04 Seleção de resultados "Regras"

Seleccione a opção Regra apenas nas linhas 'Detalhe'. Quando clica em OK, a tabela é reduzida aos resultados essenciais.

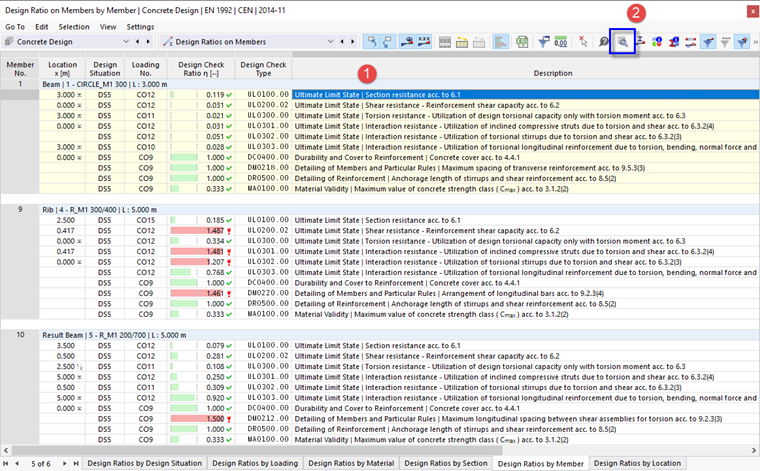

05 Tabela com resultados determinantes de Apenas detalhamento

Para verificar os detalhes de dimensionamento ULS do pilar, por exemplo, selecione a primeira linha dos resultados (1). 'UL0100.00' representa a verificação da resistência da secção de acordo com a EN 1992-1-1, 6.1 com consideração do momento nominal de ^2ª ordem. Em seguida, clique no botão na barra de ferramentas da tabela (2).

A janela 'Detalhes da verificação de dimensionamento' é aberta.

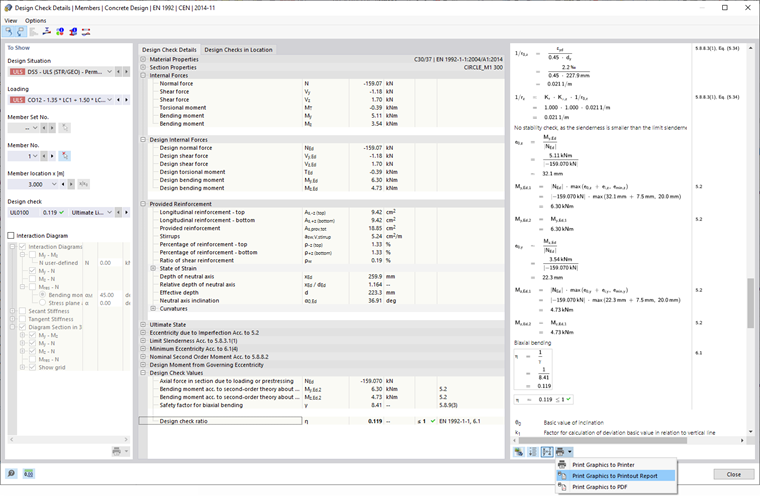

07 Detalhe da verificação de dimensionamento do pilar para flexão desviada

Esta janela apresenta todos os parâmetros do dimensionamento e as equações relevantes. Ao clicar no botão na área inferior direita, pode alternar entre valores ou símbolos apresentados nas fórmulas do dimensionamento.

Para imprimir os detalhes, clique no botão ao lado do botão . Seleccione a opção Imprimir gráfico no relatório de impressão. As equações desta verificação de dimensionamento são exportadas para o relatório sem o abrir.

Regresse às tabelas clicando em Fechar.

Armadura nas barras

Na barra de ferramentas da tabela, selecione a categoria Armadura de barras (1) como visto na imagem Categorias para resultados de barras. A armadura de cada barra é novamente listada em diversas tabelas com base em critérios diferentes. Defina a tabela armadura necessária por barra (2).

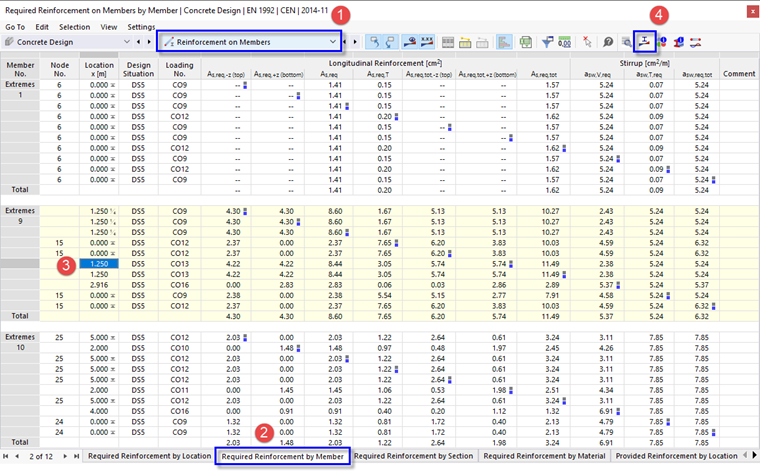

11 Tabela "Armadura necessária por barra"

Nesta tabela, são listados os valores extremos da armadura necessária para cada barra. As áreas máximas de cada categoria de armadura são rotuladas por símbolos . Também é possível verificar qual a combinação de carga que requer a armadura máxima para cada uma delas.

Tal como anteriormente, pode verificar os detalhes do dimensionamento na caixa de diálogo 'Detalhes da verificação de dimensionamento' (ver a imagem Detalhes da verificação de dimensionamento): Seleccione uma linha e depois clique no botão na barra de ferramentas da tabela.

Para verificar as tensões dos varões num diagrama, selecione a linha da área de armadura inferior necessária da barra nº 9, por exemplo (3). Em seguida, clique no botão na barra de ferramentas da tabela (4).

A janela 'Diagramas de resultados em cortes' é aberta.

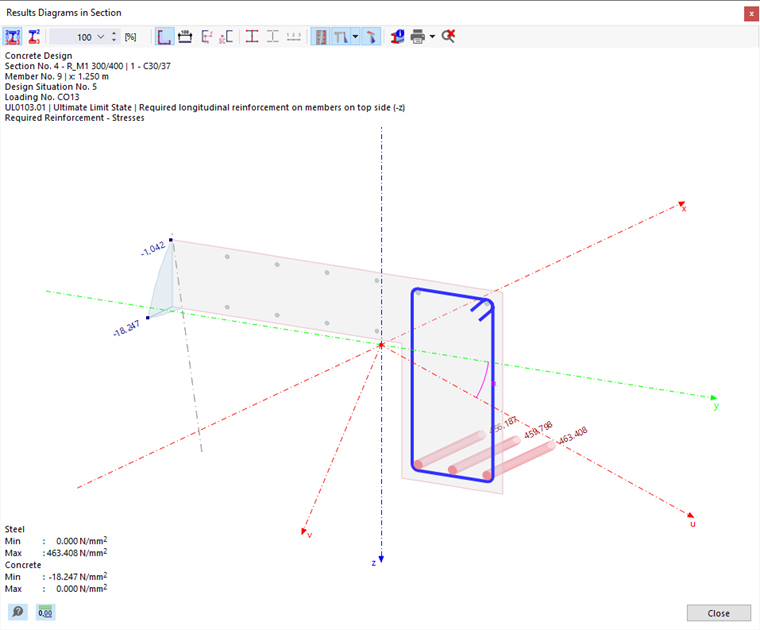

15 Diagrama das tensões dos varões de armadura e do betão

O diagrama apresenta as tensões dos varões e as tensões do betão. Os botões da barra de ferramentas permitem controlar o gráfico e imprimir o diagrama.

Regresse às tabelas clicando em Fechar.
