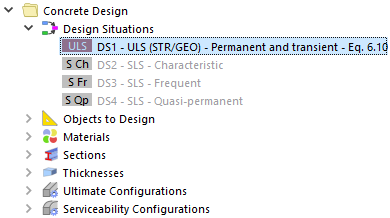

A situação de dimensionamento 'ULS (STR/GEO) - Permanente e transitório' e três situações de dimensionamento SLS foram criadas ao combinar os casos de carga para a análise estática. Essas situações de dimensionamento também são listadas na pasta 'Dimensionamento de betão' do navegador, uma vez que podem ser relevantes para o dimensionamento de betão.
Clique duas vezes no item de situação de dimensionamento DS1 - ULS (STR/GEO) no navegador. No separador 'Situações de dimensionamento' da caixa de diálogo 'Casos e combinações de cargas', a opção 'Dimensionamento de betão' é activada e a teoria de segunda ordem (P-Δ) é definido. Esse método é aplicável para o dimensionamento de barras em aço, mas não é necessário para o dimensionamento de superfícies, nervuras e pilares (estes últimos são dimensionados pelo método da curvatura nominal).

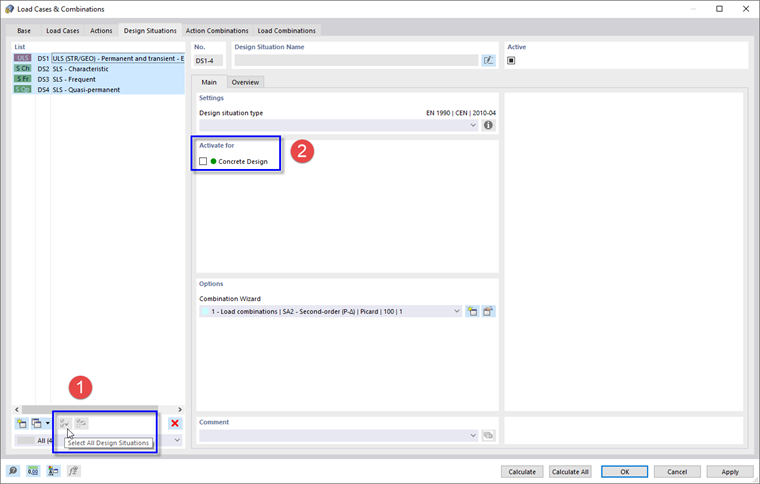

Por isso, é recomendado desativar as situações de dimensionamento predefinidas para o dimensionamento de betão e criar uma nova situação de dimensionamento com as configurações correspondentes. Clique no botão
abaixo da lista para selecionar todas as situações de dimensionamento (1).
Desative a caixa de seleção Dimensionamento de betão para desativar todas as situações de dimensionamento (2).

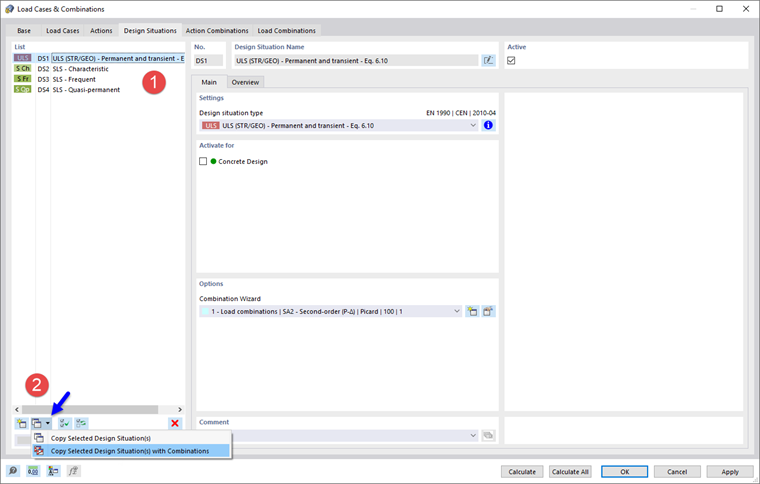

Para criar uma cópia da situação de dimensionamento ULS, selecione o item DS1 na lista (1).
Em seguida, abra a lista do botão
abaixo da lista (2). Seleccione a opção Copiar situações de dimensionamento selecionadas com combinações. A nova situação de dimensionamento 'DS5' é criada.

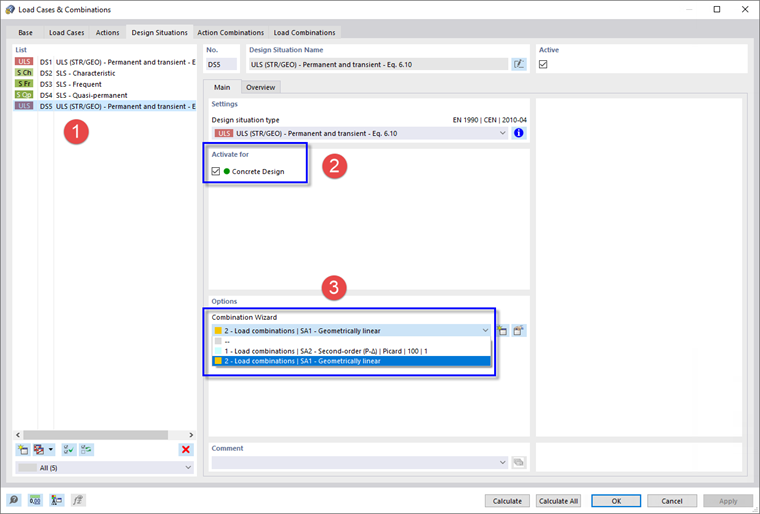

Selecione a situação de dimensionamento 'DS5' (1). De seguida, active a caixa de seleção Dimensionamento de betão para atribuir esta situação de dimensionamento (2).
Na área 'Opções', seleccione 2 - Combinações de carga | SA1 - Método de combinação geometricamente linear (3) para que os esforços internos da situação de dimensionamento sejam determinados adequadamente para objetos de betão.
Clique em OK para fechar a caixa de diálogo.
