Definindo a Armadura da Superfície

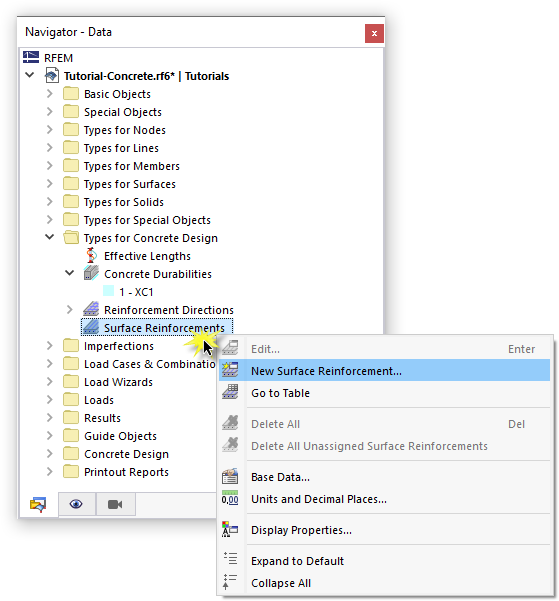

Para definir a armadura das lajes, clique com o botão direito do mouse na pasta 'Armaduras de Superfície' no navegador. Em seguida, selecione Nova Armadura de Superfície no menu de atalho.
A armadura consiste de barras de 10 mm de diâmetro por padrão.

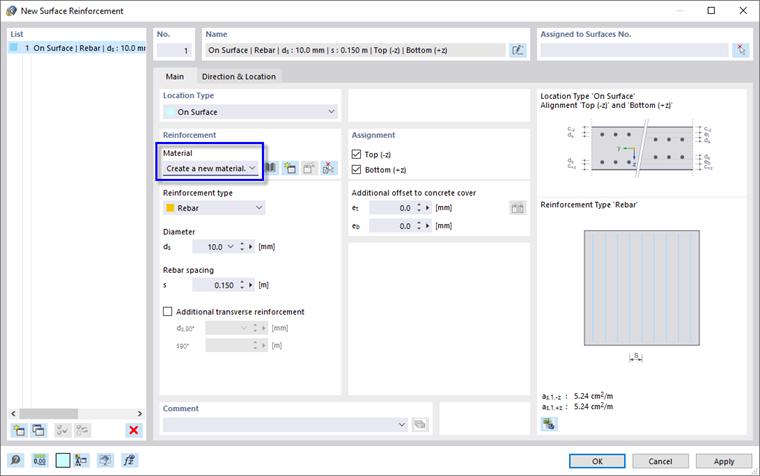

Como nenhum material foi definido para o aço de reforço ainda, selecione a caixa Criar um novo material na área 'Armadura'. A caixa de diálogo 'Novo Material' abrirá.

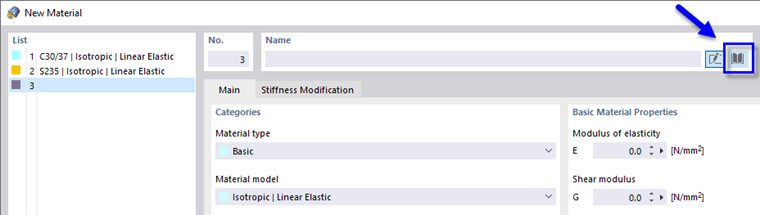

Para definir um novo material usando a biblioteca, clique no botão

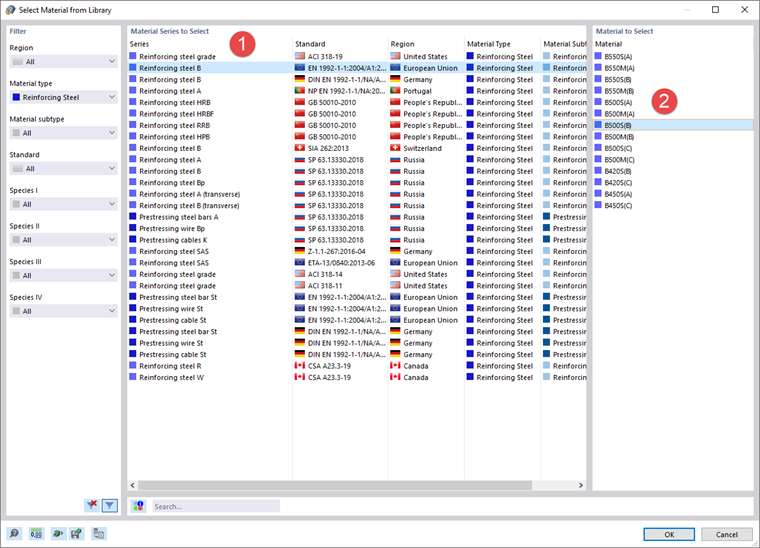

na área 'Nome'. Na caixa de diálogo 'Selecionar Material da Biblioteca', o tipo de material 'Aço de Reforço' está pré-definido.
Clique na linha Aço de reforço B na área 'Séries de Material para Seleção' (1). Em seguida, selecione o grau de aço B500S(B) na área 'Material para Seleção' (2). Ao clicar em OK, você retornará à caixa de diálogo 'Novo Material' onde poderá verificar as propriedades do material.

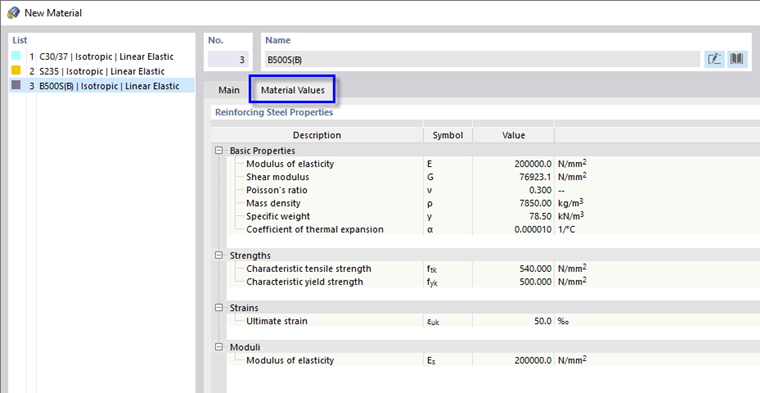

A aba Valores do Material gerencia todos os parâmetros relevantes para o projeto de concreto. Clique em OK para aplicar o novo material à armadura.
A armadura é definida por barras de 10 mm de diâmetro e 15 cm de espaçamento. Ela é atribuída aos lados superior e inferior de uma superfície. Estas barras representam a armadura de superfície primária (ou principal). Ela corre paralelamente ao eixo x da superfície por padrão. Dependendo dos eixos das superfícies projetadas, a armadura deve ser rotacionada quando atribuída a uma superfície (veja abaixo).

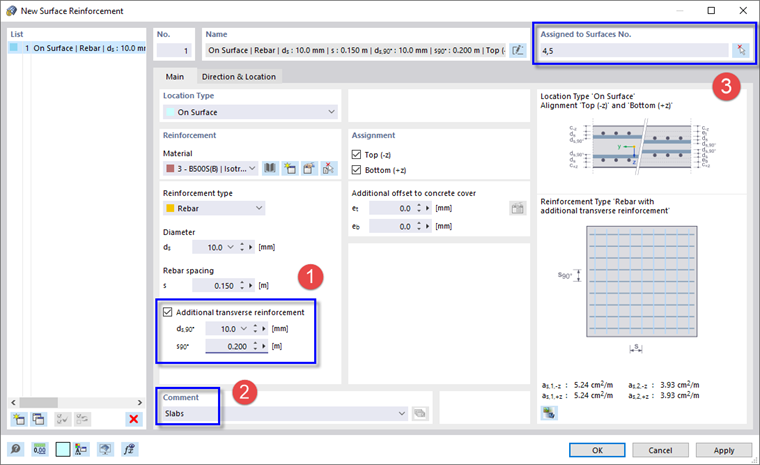

Para adicionar uma armadura transversal secundária, selecione a opção Armadura transversal adicional (1). O diâmetro das barras está pré-definido em 10 mm. Aumente o espaçamento para 0.20 mm na caixa 's90°'.
Na área inferior direita da caixa de diálogo, os valores da armadura primária (5.24 cm2/m) e da armadura transversal (3.93 cm2/m) são especificados.
Insira Lajes na área 'Comentário' (2) para rotular este tipo de armadura.
Para atribuir a armadura às lajes graficamente, use o botão
na área 'Atribuído a Superfícies No.' (3). A vista do modelo e a caixa de diálogo 'Atribuição de Superfícies' são apresentadas.
Selecione as duas lajes clicando nas superfícies nos. 4 e 5 uma após a outra. Se necessário, ative a vista 'Modelo Transparente' selecionando a opção relevante na lista de botões
na barra de ferramentas. Em seguida, clique em OK para retornar à caixa de diálogo 'Nova Armadura de Superfície'.

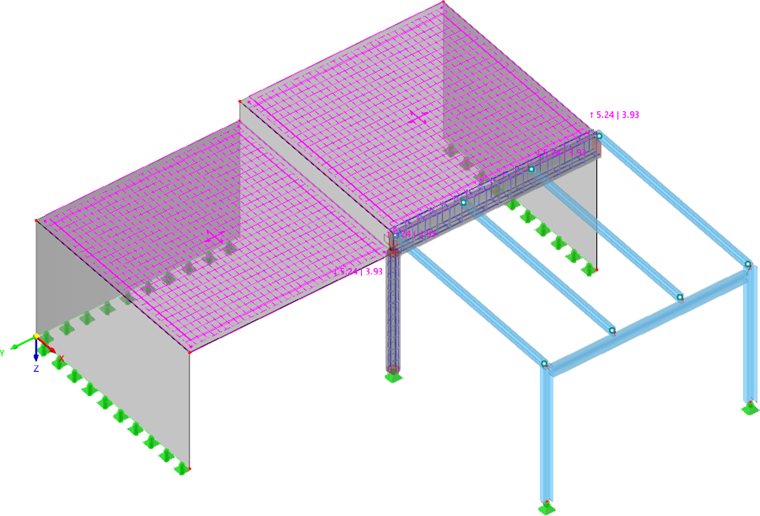

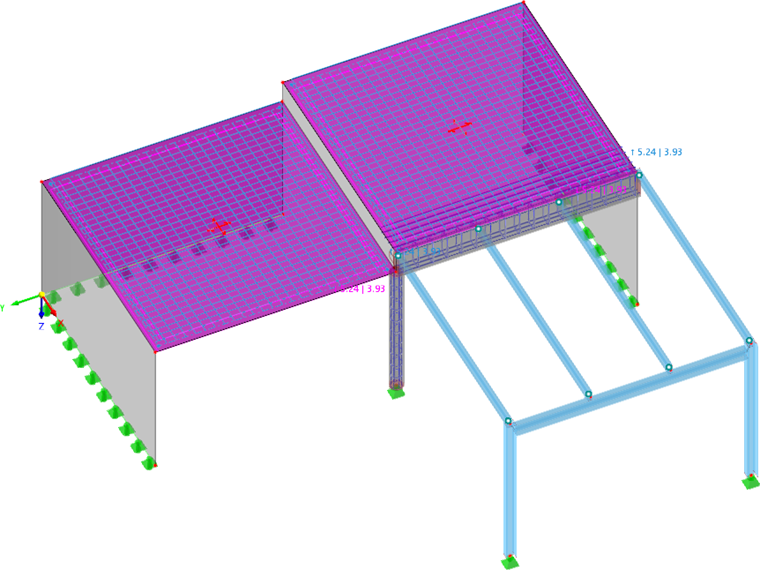

Feche a caixa de diálogo clicando em OK. As barras são exibidas nas duas lajes.
Ajustando as Propriedades de Projeto

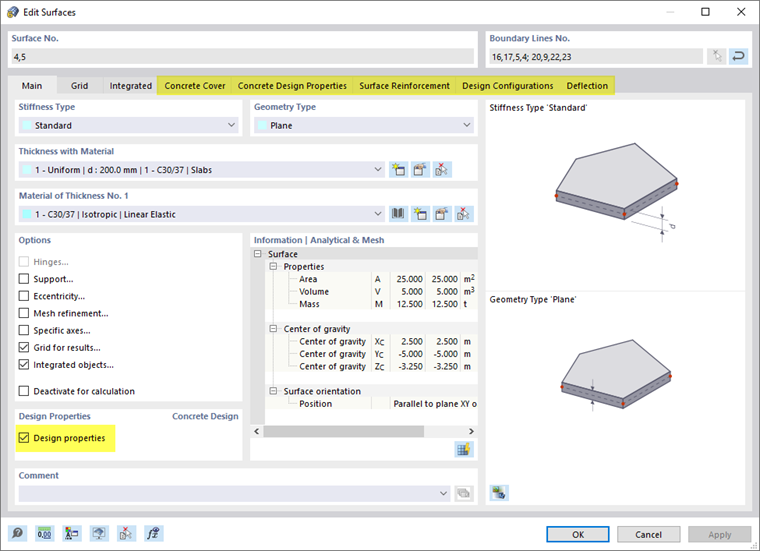

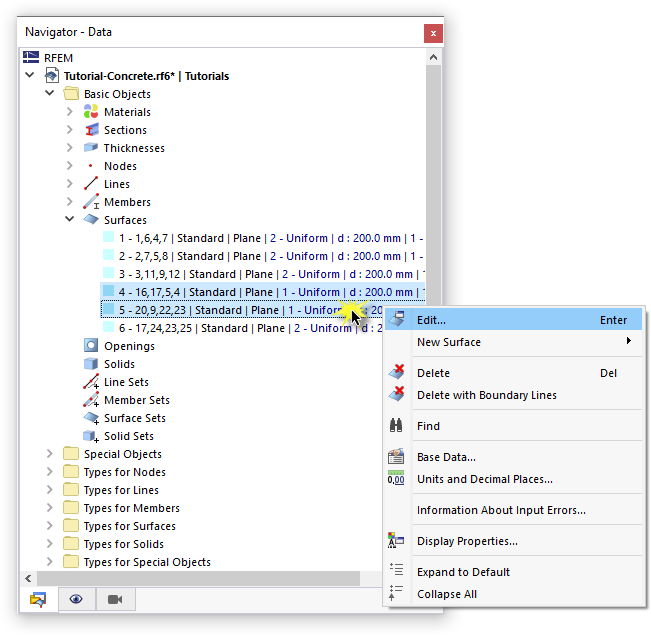

Para verificar e ajustar as propriedades de projeto das lajes, selecione as superfícies nos. 4 e 5 no 'Navegador - Dados' uma após a outra enquanto mantém pressionada a tecla Ctrl. Em seguida, clique com o botão direito em uma das superfícies selecionadas para abrir o menu de atalho. Selecione a opção Editar.
Quando você ativou o projeto de concreto nos 'Dados Básicos' (veja a imagem Ativando o Complemento 'Projeto de Concreto' ), recursos adicionais foram ativados para as superfícies – as 'Propriedades de Projeto'. Novas abas estão disponíveis na caixa de diálogo 'Editar Superfícies' para controlar as configurações de projeto de concreto.
Cobertura de Concreto

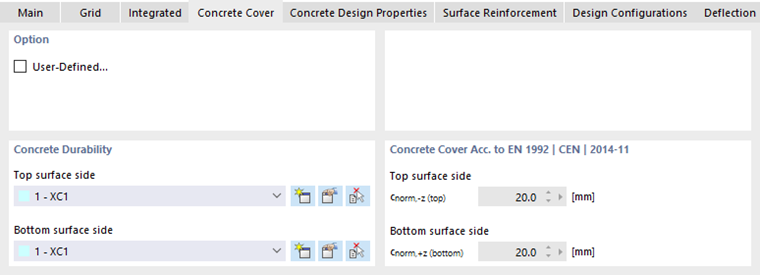

Selecione a aba Cobertura de Concreto.
Na área 'Durabilidade do Concreto', a categoria 'XC1' está pré-definida para os lados superior e inferior das lajes. Ela controla a cobertura de concreto de acordo com a norma.
Propriedades de Projeto de Concreto
Selecione a aba Propriedades de Projeto de Concreto a seguir.

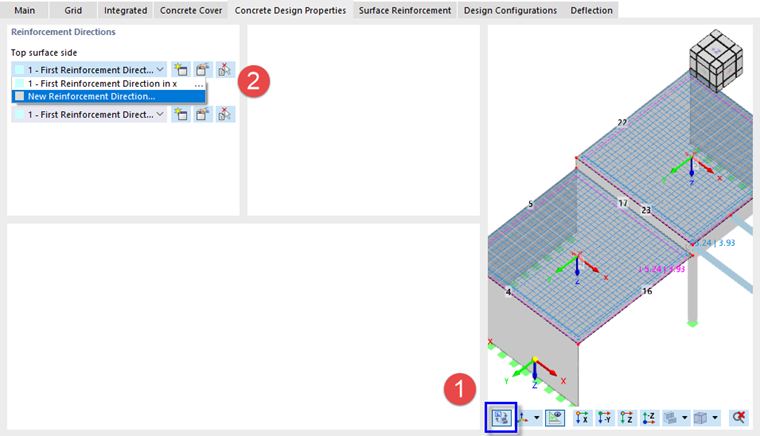

Esta aba controla o ângulo que define a direção da armadura primária dentro de cada superfície. Ele é referido aos eixos locais das superfícies. Para verificar esses eixos, clique no botão
na área inferior direita (1) para que a vista do modelo seja exibida na caixa de diálogo.
Quando você abre uma das listas na área 'Direções de Armadura', encontrará a opção 'Primeira Direção de Armadura em x' disponível para seleção. Como a direção de vão primária é paralela aos eixos y das duas lajes, no entanto, uma nova direção deve ser criada. Selecione a opção Nova Direção de Armadura na lista (2) ou clique no botão
à direita. Uma nova caixa de diálogo será aberta.

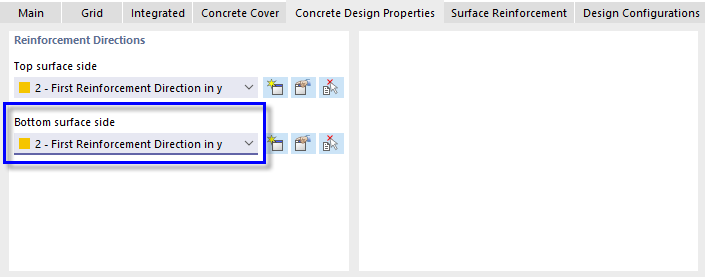

Na área 'Tipo de Direção', selecione a opção Primeira Direção de Armadura em y da lista. Clique em OK para fechar a caixa de diálogo e retornar à aba 'Propriedades de Projeto de Concreto'.
Selecione a opção 2 - Primeira Direção de Armadura em y para o 'Lado inferior da superfície' também.
Armadura de Superfície
Selecione a aba Armadura de Superfície a seguir.
A armadura '1 - Na Superfície | Barra | ds : 10 mm | s : 0.150 m' está pré-definida para as lajes.
Configurações de Projeto
Finalmente, selecione a aba Configurações de Projeto.
O tipo de configuração 'Lajes' está pré-definido. Ele considera a otimização das forças internas de projeto e para a armadura mínima das lajes (veja a imagem Configuração Última para Lajes ).
A aba 'Deflexão' não é relevante porque o projeto SLS foi desativado. Portanto, clique em OK para aplicar o layout de barras modificado e fechar a caixa de diálogo.
