Em seguida, é necessário definir os parâmetros de dimensionamento das três paredes e da superfície de ligação entre as lajes. Para selecionar essas superfícies, utilize as visibilidades: Abra o 'Navegador - Vistas' através do separador
.

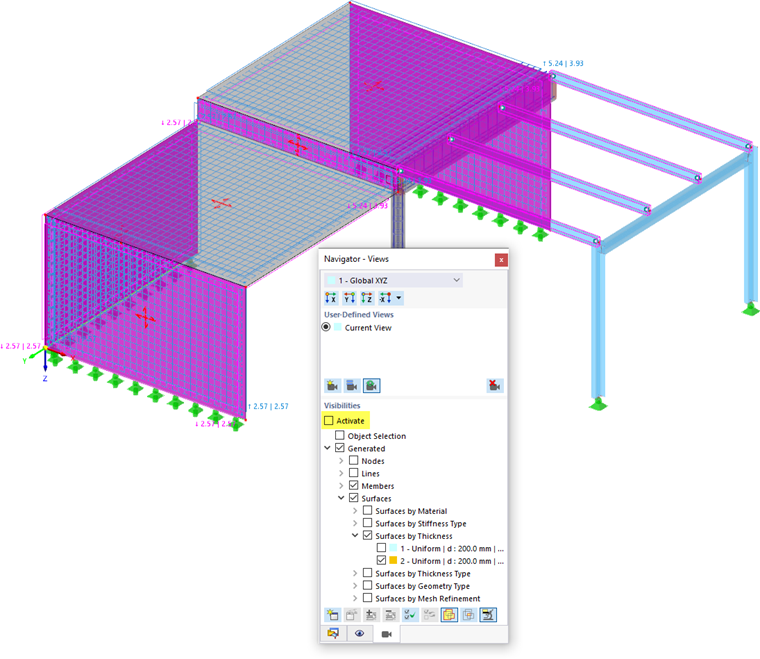

Abra o item Superfícies por espessura e depois active o tipo de parede espessura nº 2 , selecionando a sua caixa de seleção (1) enquanto a espessura do tipo laje é desativada. Certifique-se de que a caixa de seleção 'Ativar' na parte superior e a categoria 'Superfícies' estão selecionadas também (2).
Desenhe uma janela sobre o modelo completo (3). Em seguida, clique duas vezes numa das superfícies selecionadas para abrir a caixa de diálogo 'Editar superfícies' e atribuir as propriedades de dimensionamento.
Recobrimento de betão

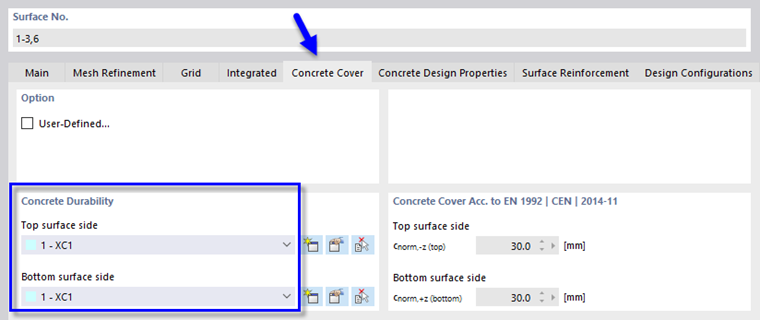

Selecione o separador Cobertura de betão. Na área 'Durabilidade do betão', a categoria 'XC1' também está predefinida para as partes superior e inferior das paredes.
Propriedades de dimensionamento do betão
No separador Propriedades de dimensionamento de betão, a opção 'Primeira direção da armadura em x' está predefinida para os lados superior e inferior. A direção da armadura tem pouca relevância, visto que deve ser aplicada uma armadura Q-mesh (rede de arame quadrada soldada) com arames colocados uniformemente.
Armadura de superfície

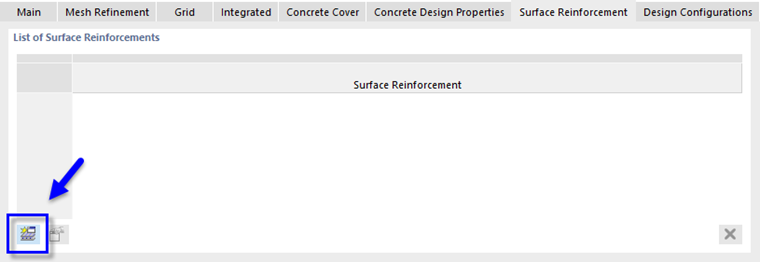

No separador Armadura de superfície, clique no botão
para definir um novo tipo de armadura. É aberta uma nova caixa de diálogo.

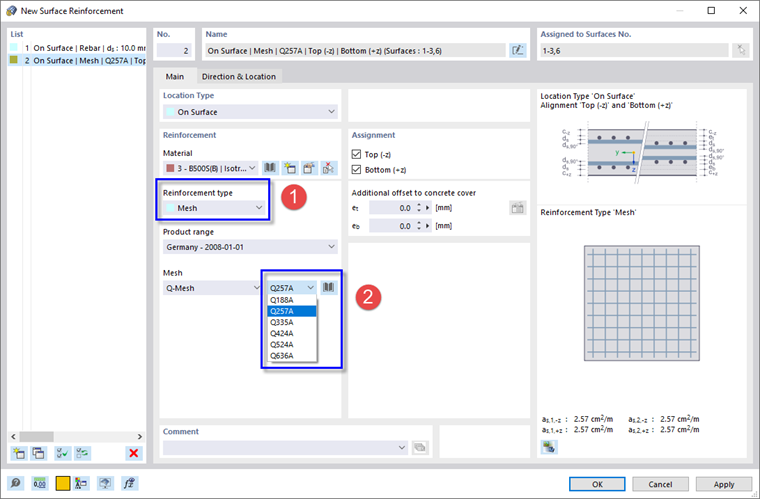

Na área de 'armadura', o material 'BS500(B)' está predefinido. Selecione o tipo de armadura Malha a partir da lista (1). Ao fazer isso, é definido o tipo de tecido de arame soldado 'Q-Mesh' de acordo com a gama de produtos alemã. Selecione o tamanho de Q257A (2).

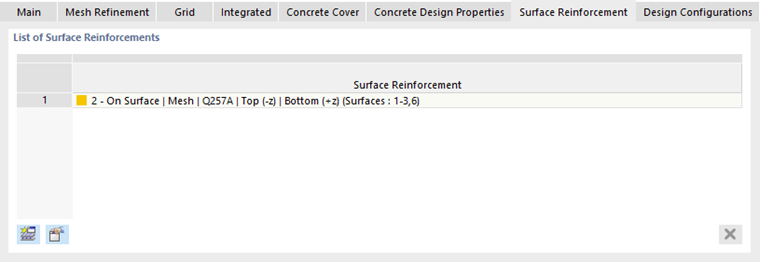

Certifique-se de que a armadura está atribuída aos lados 'superior' e 'inferior' das superfícies. Em seguida, clique em OK para fechar a caixa de diálogo 'Nova armadura de superfície' e aplique-a no separador 'Armadura de superfície'.
Configurações de dimensionamento
Por fim, selecione o separador Configurações de dimensionamento.

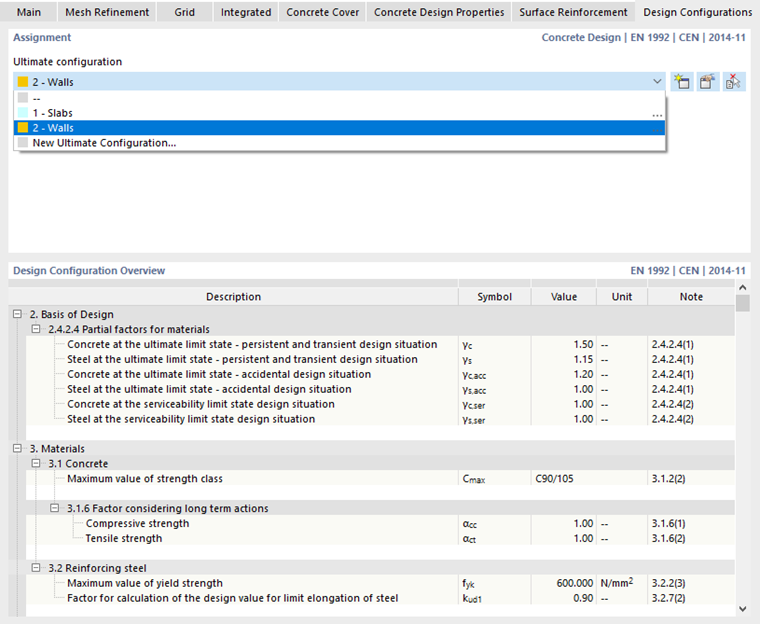

Selecione o tipo de configuração Paredes a partir da lista.
Depois de definidos todos os parâmetros da armadura, clique em OK para aplicar a malha de arame nas paredes. Quando desmarca a caixa de seleção Ativar das 'Visibilidades', todos os objetos do modelo são exibidos novamente.
