La situazione di progetto 'SLU (STR/GEO) - Persistente e transitoria' e tre situazioni di progetto SLE sono state create combinando i casi di carico per l'analisi statica. Tali situazioni di progetto sono elencate anche nella cartella 'Verifica calcestruzzo' del navigatore in quanto possono essere rilevanti per la verifica calcestruzzo.
Fare doppio clic sulla voce della situazione di progetto DS1 - SLU (STR/GEO) nel navigatore. Nella scheda 'Situazioni di progetto' della finestra di dialogo 'Casi e combinazioni di carico', l'opzione 'Verifica calcestruzzo' è attivata e la teoria del secondo ordine (P-Δ) è impostato. Tale metodo è applicabile nella progettazione di aste in acciaio ma non necessarie per la progettazione di superfici, nervature e pilastri (questi ultimi sono progettati mediante il metodo della curvatura nominale).

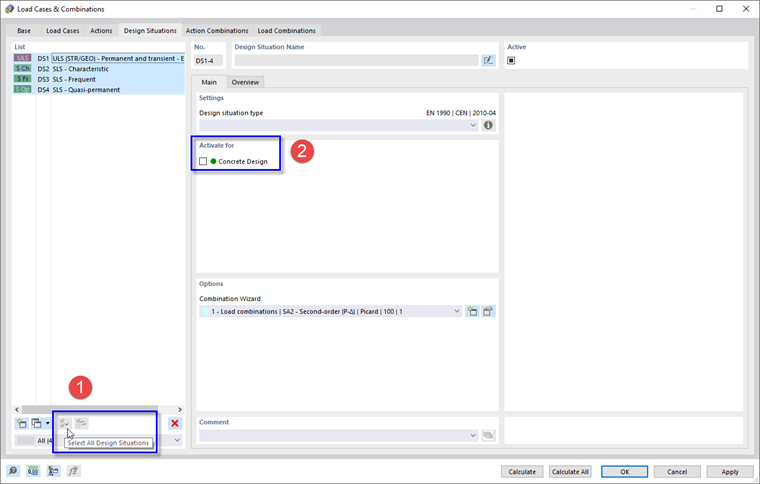

Si consiglia pertanto di disabilitare le situazioni di progetto preimpostate per la verifica del calcestruzzo e di crearne una nuova con le impostazioni appropriate. Cliccare il pulsante
sotto l'elenco per selezionare tutte le situazioni di progetto (1).
Disattiva la casella di controllo Verifica calcestruzzo per disabilitare tutte le situazioni di progetto (2).

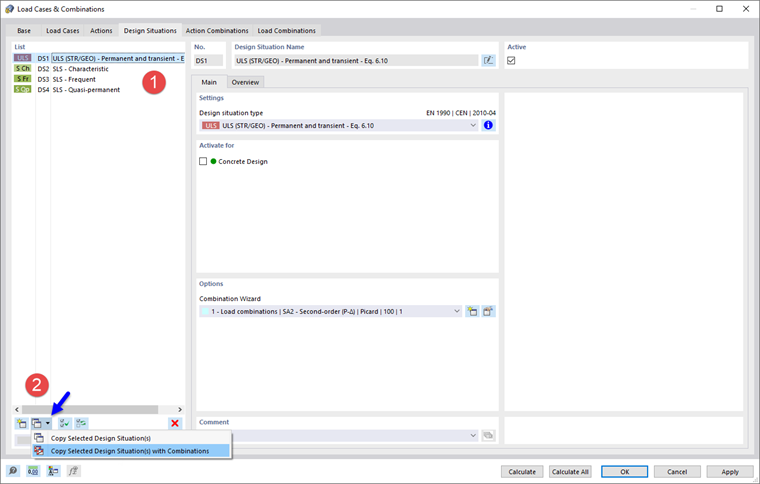

Per creare una copia della situazione di progetto SLU, selezionare la voce DS1 nell'elenco (1).
Quindi, aprire l'elenco del pulsante
sotto l'elenco (2). Seleziona l'opzione Copia le situazioni di progetto selezionate con combinazioni. Viene creata la nuova situazione di progetto 'DS5'.

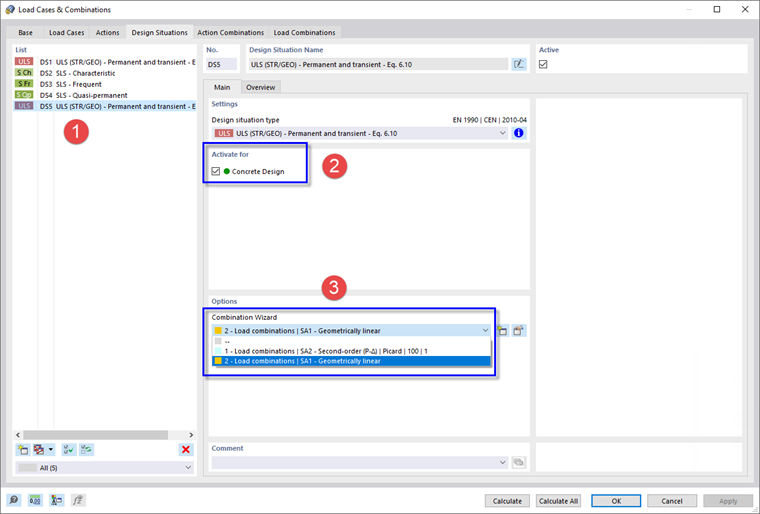

Seleziona la situazione di progetto 'DS5' (1). Quindi, attivare la casella di controllo Verifica calcestruzzo per allocare questa situazione di progetto (2).
Nell'area 'Opzioni', selezionare 2 - Combinazioni di carico | SA1 - Metodo di combinazione (3) geometricamente lineare in modo che le forze interne della situazione di progetto siano determinate come appropriato per gli oggetti in calcestruzzo.
Fare clic su OK per chiudere la finestra di dialogo.
