Sytuacje obliczeniowe

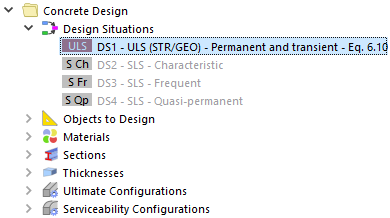

Sytuacja obliczeniowa 'SGN (STR/GEO) - Trwała i przejściowa' oraz trzy sytuacje obliczeniowe SGU zostały utworzone podczas łączenia przypadków obciążeń do analizy statycznej. Te sytuacje obliczeniowe są również wyszczególnione w folderze 'Projektowanie konstrukcji betonowych' w nawigatorze, ponieważ mogą być istotne dla obliczeń betonu.

Kliknij dwukrotnie pozycję sytuacji obliczeniowej SO1 - SGN (STR/GEO) w nawigatorze. W zakładce 'Sytuacje obliczeniowe' okna dialogowego 'Przypadki i kombinacje obciążeń' jest aktywowana opcja 'Projektowanie konstrukcji betonowych' oraz ustawiona teoria drugiego rzędu (P-Δ). Metoda ta jest odpowiednia do wymiarowania prętów stalowych, jednak nie jest wymagana w przypadku wymiarowania betonowych powierzchni, żeber i słupów (te ostatnie są wymiarowane metodą opartą na krzywiźnie nominalnej).

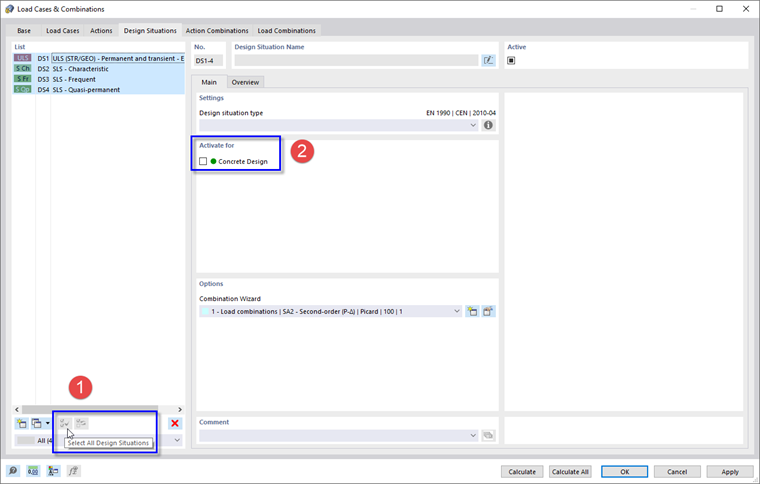

Z tego względu zaleca się dezaktywację wstępnie ustawionych sytuacji obliczeniowych dla wymiarowania betonu i zamiast tego utworzenie nowej sytuacji obliczeniowej z odpowiednimi ustawieniami. Kliknij przycisk Wybierz wszystkie pod listą, aby wybrać wszystkie sytuacje obliczeniowe (1).

Dezaktywuj pole wyboru Projektowanie konstrukcji betonowych, aby wyłączyć wszystkie sytuacje obliczeniowe (2).

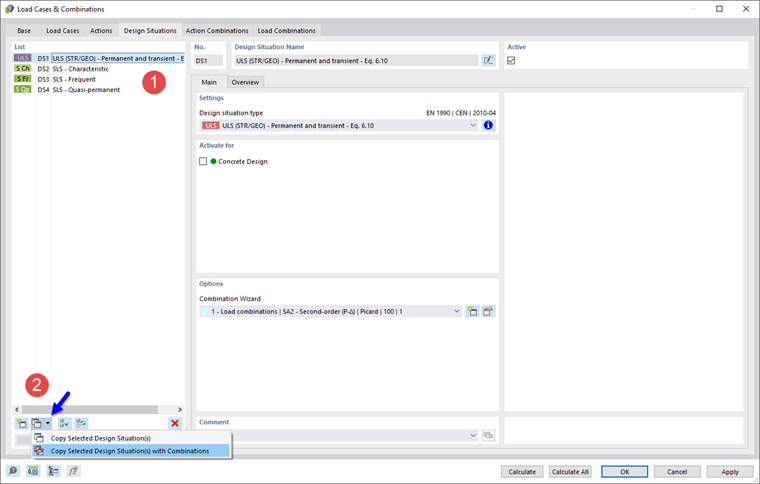

Aby utworzyć kopię sytuacji obliczeniowej SGN, wybierz z listy element SO1.

Następnie rozwiń listę przycisku Kopiuj pod listą sytuacji obliczeniowych (2). Wybierz opcję Kopiuj wybrane sytuacje obliczeniowe z kombinacjami. Zostaje utworzona nowa sytuacja obliczeniowa 'SO5'.

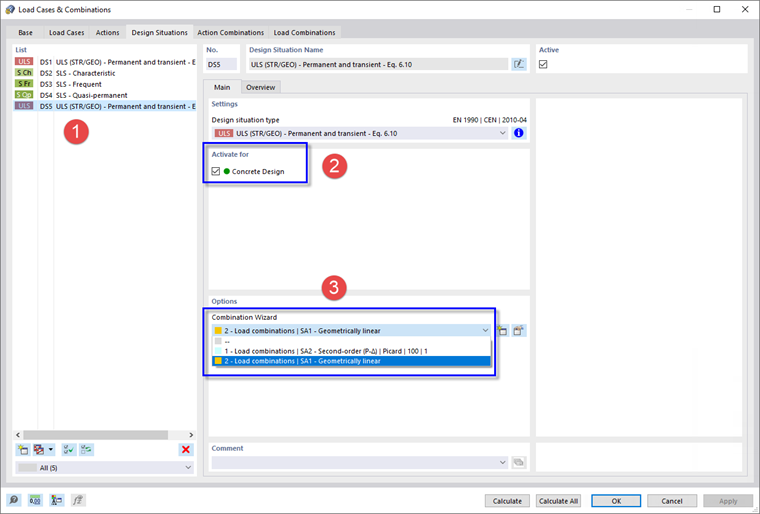

Wybierz sytuację obliczeniową 'SO5' (1). Następnie aktywuj pole wyboru Projektowanie konstrukcji betonowych, aby przypisać tę sytuację obliczeniową (2).

W sekcji 'Opcje' wybierz opcję metodę kombinacji 2 - Kombinacje obciążeń | SA1 - Geometrycznie liniowa (3), aby siły wewnętrzne z sytuacji obliczeniowej zostały wyznaczone w sposób odpowiedni dla obiektów betonowych.

Kliknij przycisk OK, aby zamknąć okno dialogowe.
