Контрольный периметр
Расчет на продавливание выполняется в основном контрольном периметре, при этом проверяется, если действующая поперечная сила vEd не превышает сопротивление vRd. Согласно п. 6.4.2 нормы EC 2 [1], контрольный периметр для плит принят на расстоянии, вдвое превышающем эффективную толщину (d) плиты, от точки приложения нагрузки.

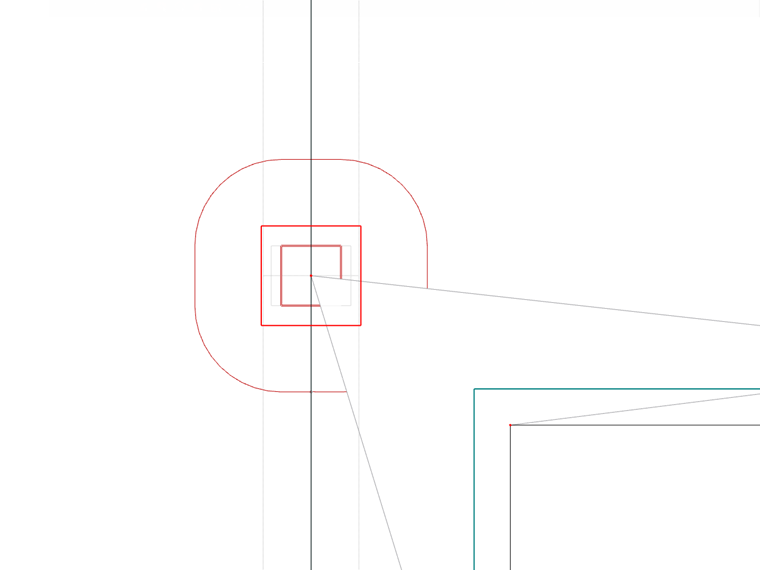

Размеры колонн, а также отверстия в плитах влияют на геометрию контрольного периметра и должны учитываться на расстоянии до 6 d от нагружаемой поверхности. Важно задать все отверстия заранее (то есть во время расчета по МКЭ), чтобы программа могла автоматически распознать и учесть их в расчете на продавливание, как показано на рисунке 1.
Параметры расчета на продавливание в RFEM 6

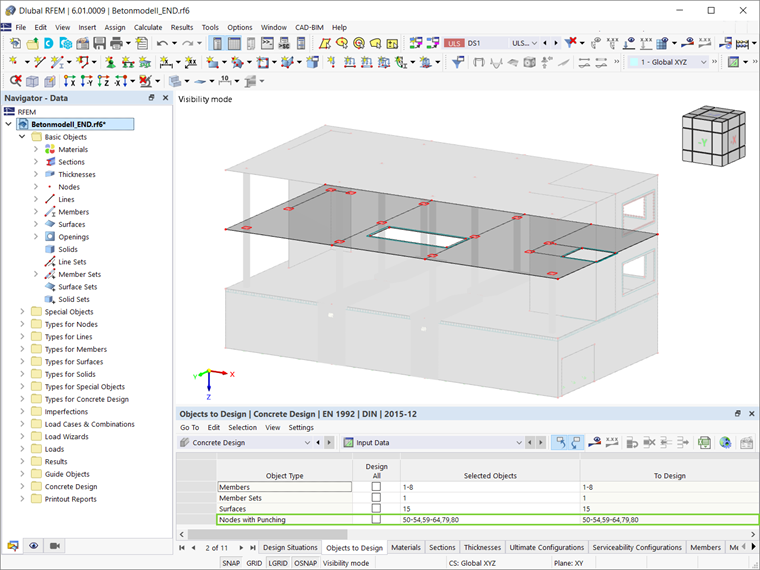

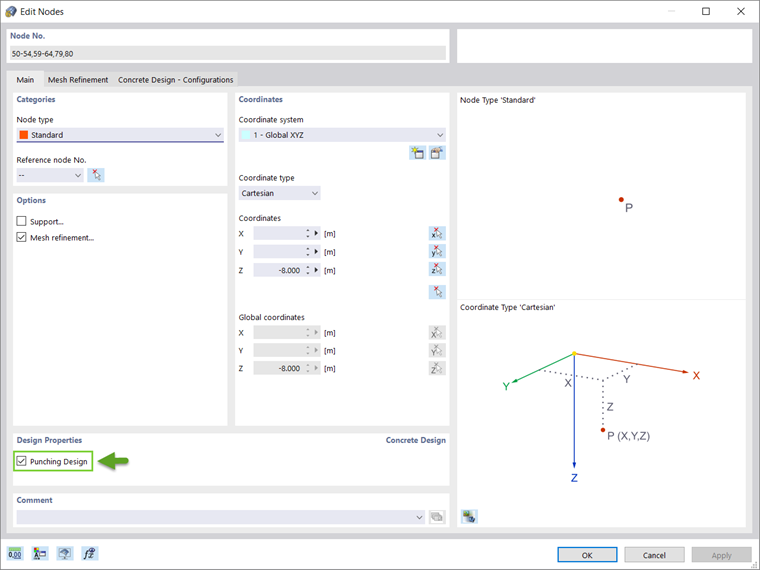

Если аддон Расчет железобетонных конструкций уже активирован, то расчет на продавливание в RFEM 6 можно активировать, установив флажок Расчет на продавливание в расчетных свойствах узла продавливания (рисунок 2). Можно выбрать все узлы, в которых возникла проблема продавливания, и активировать расчет продавливания одновременно для всех них. Вместо этого также можно выбрать узлы с продавливанием для расчета в таблице вводных данных расчета железобетонных конструкций (рисунок 3).

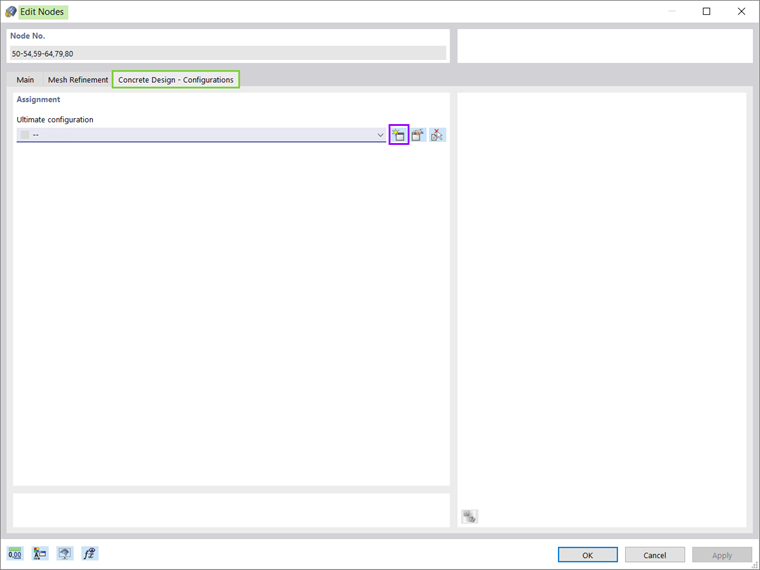

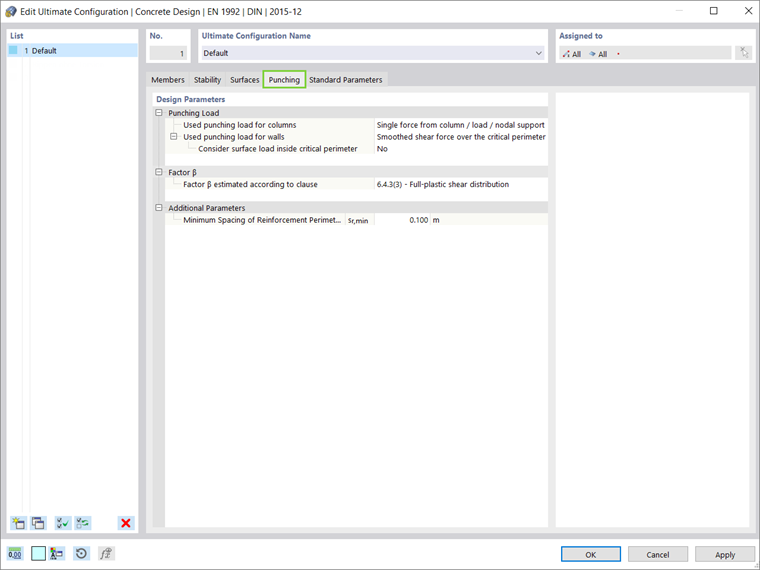

Параметры расчета на продавливание для выбранных узлов могут быть заданы в конфигурации предельного состояния для расчета железобетонных конструкций (рисунок 4). Таким образом, нагрузка на продавливание, коэффициент приращения нагрузки β для учета асимметричного распределения поперечной силы в контрольном периметре и минимальный шаг армирования могут быть заданы во вкладке Продавливание конфигурации предельного состояния (рисунок 5).
Нагрузка на продавливание для стен - это поперечная сила (сглаженная или несглаженная) по критическому периметру, тогда как для колонн нагрузка продавливания может быть либо поперечной силой (сглаженной или несглаженной) по критическому периметру, либо одиночным усилием от колонны, нагрузки, или узловой опоры.

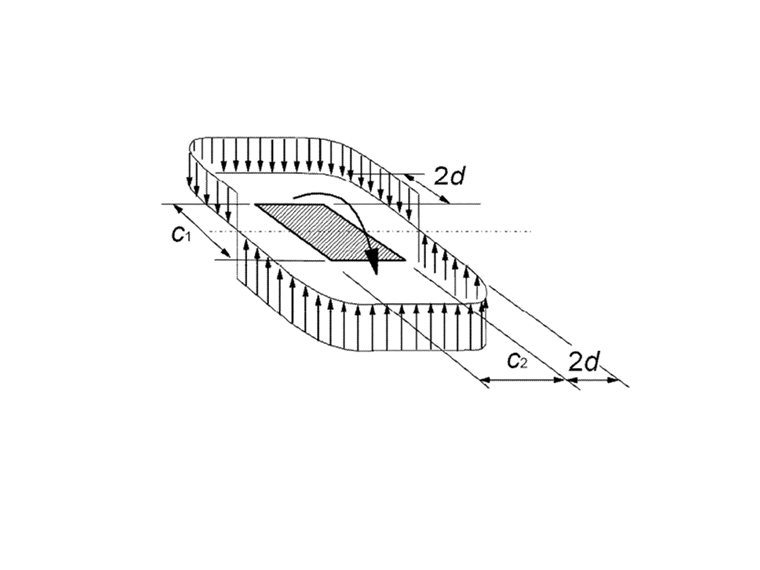

Коэффициент приращения нагрузки по норме EN 1992-1-1 [1] можно оценить с учетом распределения полного пластического сдвига, как показано на рисунке 6, или с помощью постоянных коэффициентов. Он также может определяться секторной моделью или пользователем.
Расчёт на продавливание в программе RFEM 6

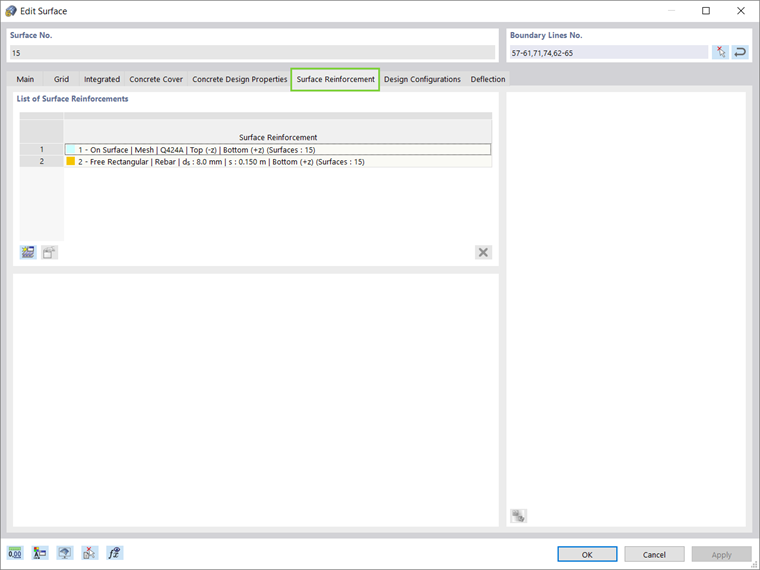

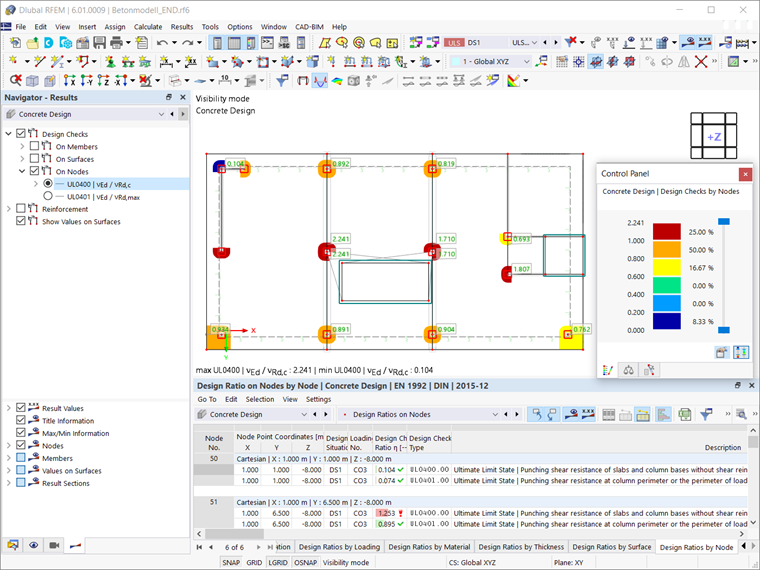

После того, как расчетные параметры продавливания заданы, можно выполнить расчет железобетонной конструкции (включая продавливание). Сначала расчет можно выполнить с учетом только продольной арматуры, которая уже задана для поверхности (рисунок 7). После того, как бетонный расчет выполняется с учетом только этой арматуры, расчетные соотношения с точки зрения сопротивления продавливанию для всех представляющих интерес узлов доступны как в графическом виде, так и в таблицах (Рисунок 8).

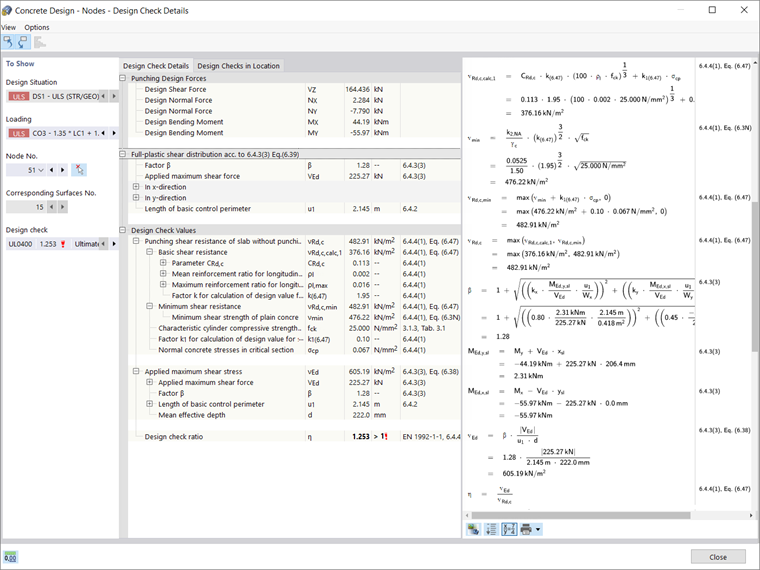

Коэффициенты использования в узлах продавливания - это, по сути, сравнение между сопротивлением сдвигу при продавливании без поперечной арматуры vRd,c, установленным по п. 6.4.4 (1) [1] и приложенным максимальным напряжением сдвига vEd, рассчитанным по уравнениям (38), п. 6.4.3 (3). Эти уравнения, а также методику расчета вы найдете в разделе Подробности расчета, показанном на рисунке 9.
Расчет на продавливание без дополнительной арматуры для восприятия продавливания выполнен, если vEd ≤ vRd,c, в противном случае необходимо задать дополнительную арматуру. В таком случае можно задать дополнительную продольную арматуру на растянутой стороне плиты.

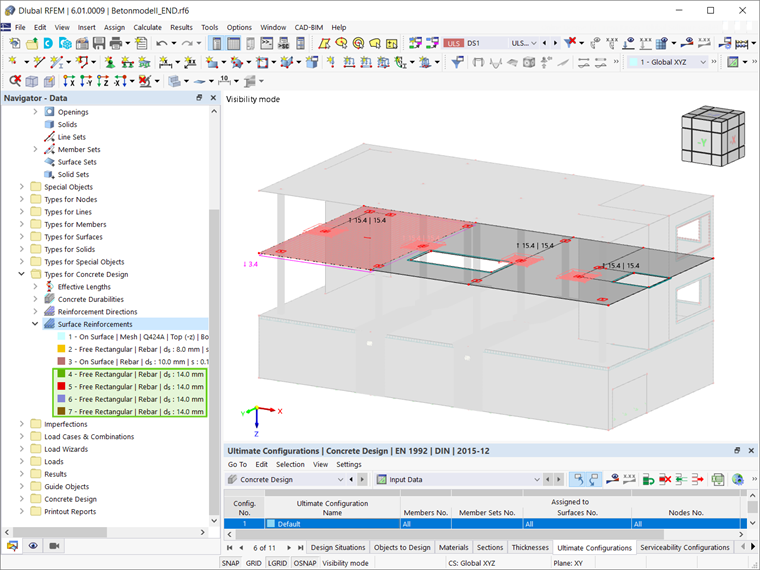

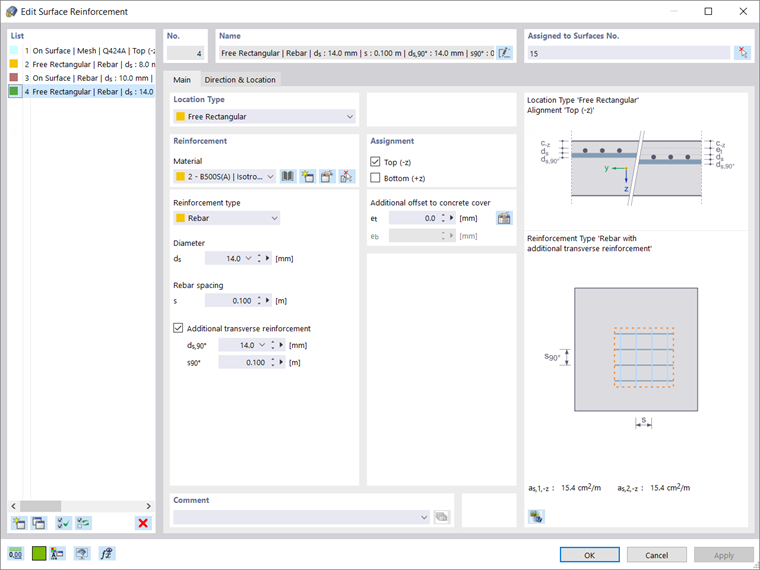

Для плиты в нашем примере это будет сделано путем задания дополнительной продольной арматуры на верхней стороне, как показано на рисунке 10. Заданное армирование может быть назначено одному узлу, а затем его можно легко скопировать во все узлы продавливания с помощью общей функции «копировать» (Рисунок 11). Назначенная таким образом арматура будет автоматически учтена в расчете на прочность при сдвиге.
Как и в предыдущем случае, результаты отображаются как графически, так и в таблице Расчет железобетонных конструкций. Если расчет на продавливание без дополнительной арматуры для восприятия продавливания по-прежнему не выполнен, то пользователь может увеличить объем продольной арматуры, применив максимально допустимый коэффициент продольного армирования ρ. Тем не менее, если расчет на продавливание невозможен без продавливания арматуры (vRd, c ≤ vEd ), рассчитывается максимальное сопротивление продавливанию vRd, max и проверка расчета выполняется автоматически.

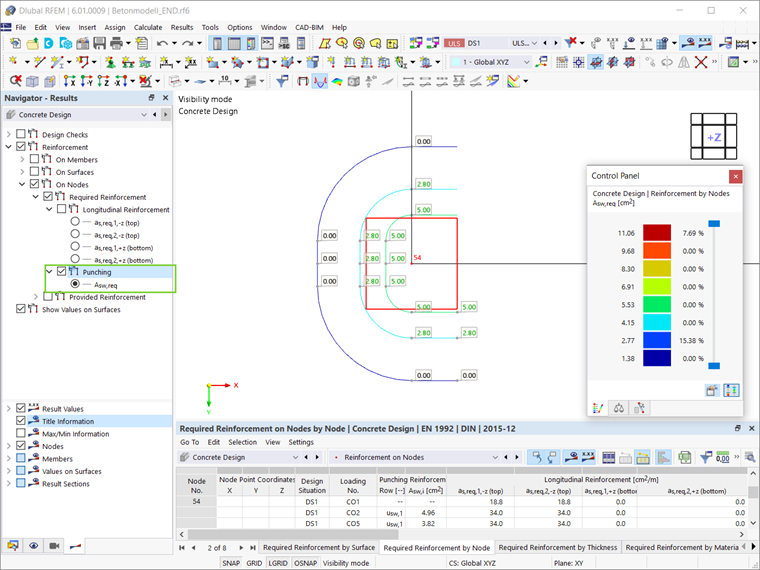

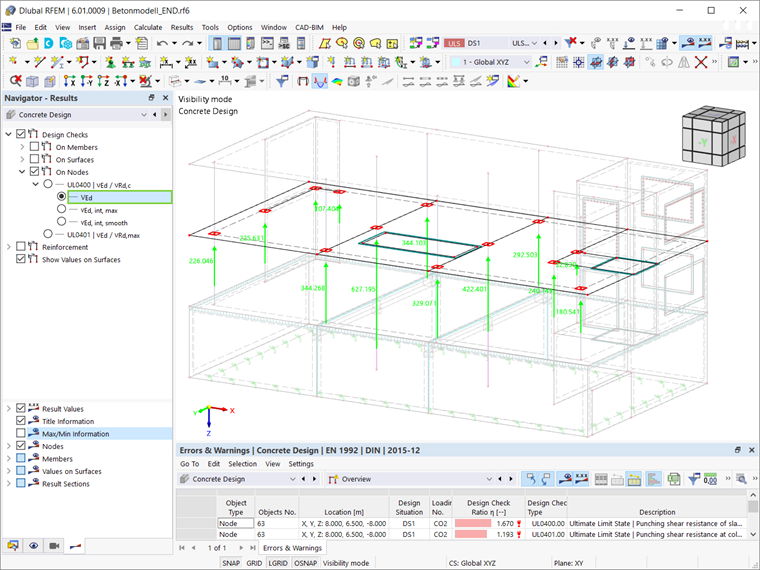

Количество требуемой арматуры с точки зрения продавливания можно отобразить во вкладке навигатора Результаты (Рисунок 12). Если пользователя также интересует нагрузка от продавливания, использованная для расчета, ее можно отобразить на вкладке навигатора Результаты , как показано на рисунке 13.
Заключительные замечания
Расчет на продавливание в RFEM 6 содержится в аддоне «Расчет железобетонных конструкций» и его можно активировать, установив флажок «Расчет на продавливание» в окне редактирования для узлов продавливания. Активация расчетных свойств позволит определить такие параметры расчета на продавливание, как нагрузка при продавливании, коэффициент приращения нагрузки β и минимальный шаг арматуры в конфигурации предельного состояния для расчета железобетонных конструкций.
Расчет бетона можно выполнить на основе продольной арматуры, предусмотренной для других типов расчетов. Если условия расчета на продавливание без дополнительной арматуры для восприятия продавливания не выполнены (vRd,c ≤ vEd), то на растянутой стороне плиты может быть задана дополнительная продольная арматура. Таким образом, рассчитывается максимальное сопротивление сдвигу при продавливании vRd, max и автоматически выполняется расчетная проверка.
