Obliczanie przebicia w RFEM 6

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Obliczenia na przebicie, zgodnie z normą EN 1992-1-1, należy przeprowadzić dla płyt o obciążeniu skupionym lub reakcji. Węzeł, w którym przeprowadzana jest analiza nośności na przebicie (tzn. węzły, w których występuje problem z przebiciem), nazywany jest węzłem analizy przebicia. Obciążenie skupione w tych węzłach może być wprowadzone przez słupy, siłę skupioną lub podpory węzłowe. Zatrzymanie liniowego obciążenia płyt również jest traktowane jako obciążenie skupione, dlatego też nośność na ścinanie na końcach i narożach ścian oraz na końcach lub narożach obciążeń liniowych i podpór liniowych również powinna być kontrolowana.

Obwód kontrolny

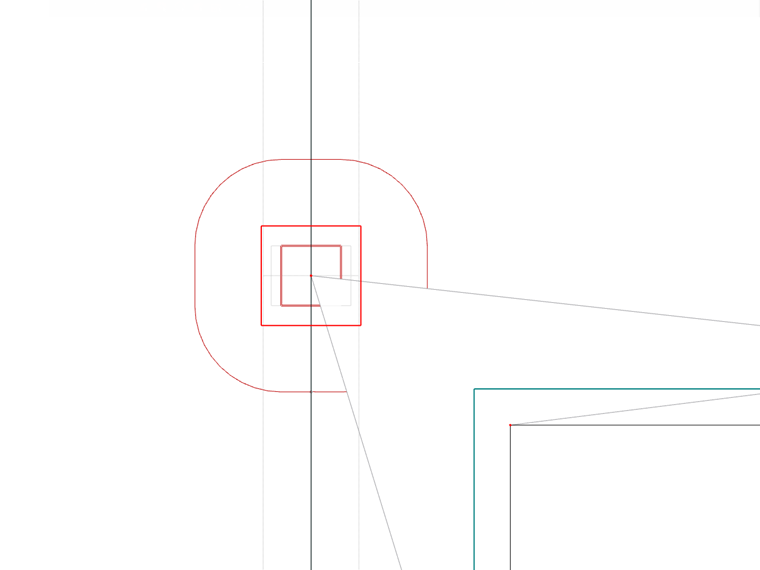

Kontrola ścinania jest przeprowadzana na podstawowym obwodzie kontrolnym, gdzie sprawdzane jest, czy działająca siła tnąca vEd przekracza opór vRd . Zgodnie z rozdziałem 6.4.2 normy EC 2 [1] obwód kontrolny dla płyt znajduje się w odległości równej dwukrotnej wysokości efektywnej (d) płyty od punktu przyłożenia obciążenia. Wymiary słupa oraz otwory w płycie mają wpływ na geometrię obwodu kontrolnego i należy je uwzględniać w odległości 6 d od powierzchni obciążenia. Ważne jest, aby wcześniej zdefiniować wszystkie otwory (tj. podczas analizy MES), aby program mógł je automatycznie rozpoznać i uwzględnić przy obliczaniu przebicia, jak pokazano na rys. 1.

Parametry obliczeniowe dla wykrawania w RFEM 6

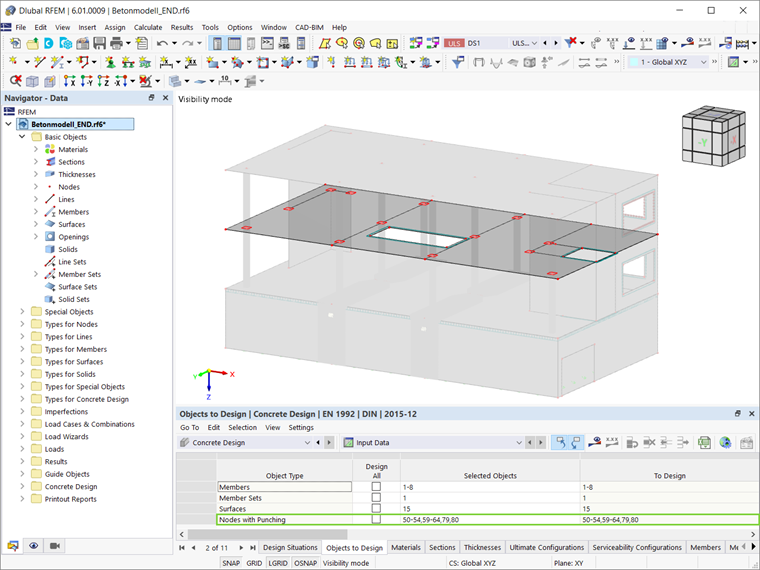

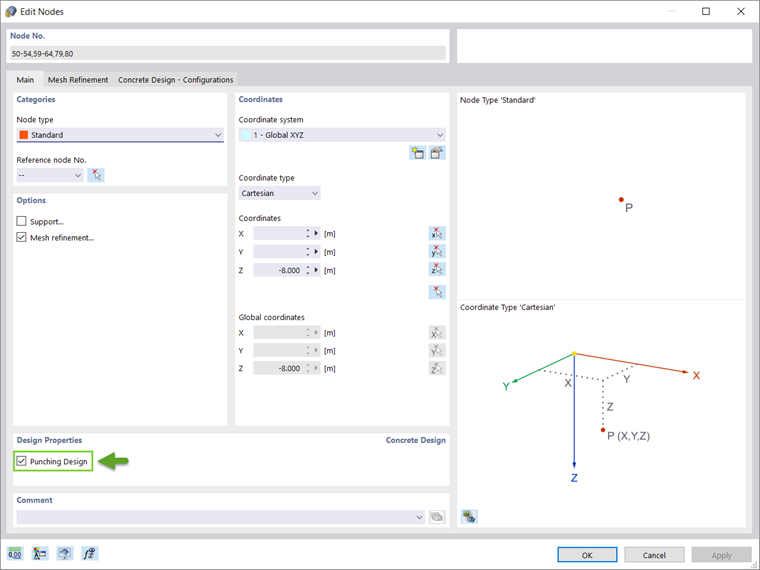

Zakładając, że moduł dodatkowy Wymiarowanie betonu został już aktywowany, obliczanie wytrzymałości na przebicie w programie RFEM 6 można rozpocząć, zaznaczając pole Wymiarowanie we właściwościach węzła przebicia (rys. 2). Można wybrać wszystkie węzły, w których wystąpił problem z przebiciem, i jednocześnie aktywować obliczenia dla wszystkich węzłów. Alternatywnie, węzły z przebiciem można wybrać do obliczeń w tabeli Dane wejściowe w tabeli Wymiarowanie betonu (rys. 3).

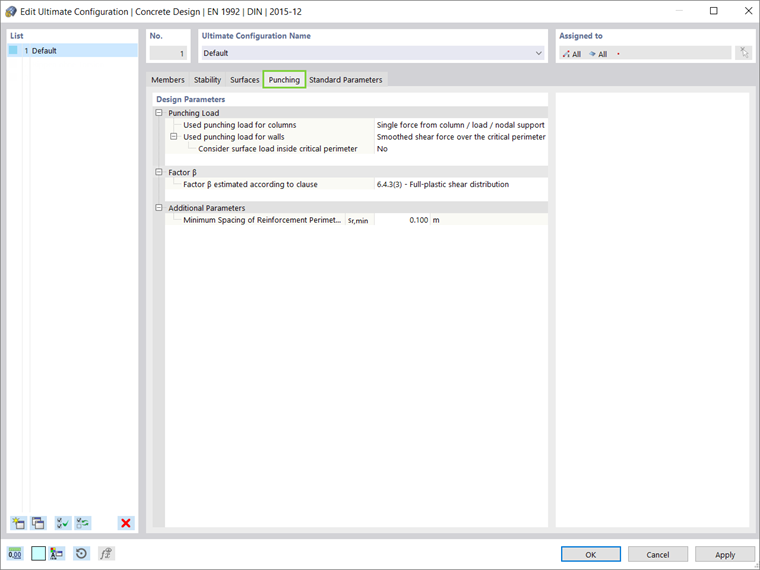

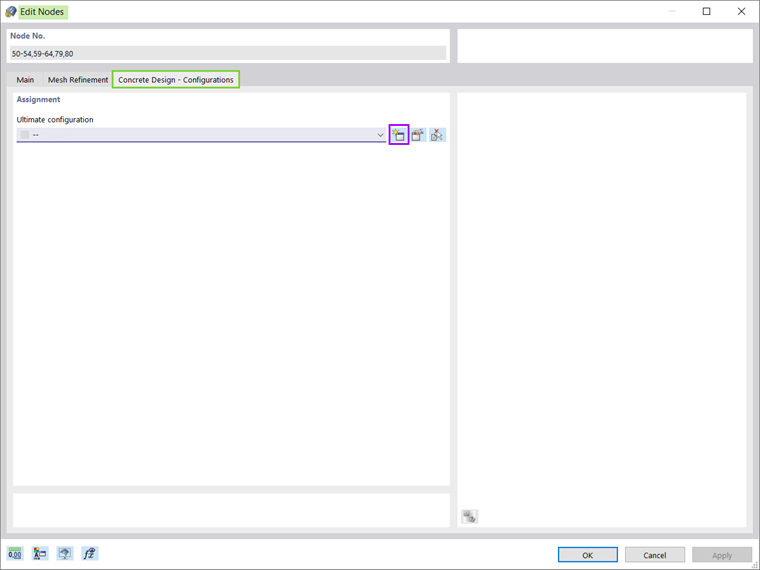

Parametry obliczeń przebicia dla wybranych węzłów można zdefiniować w Konfiguracja nośności dla obliczeń betonu (rys. 4). Obciążenie przebijające, współczynnik przyrostu obciążenia β uwzględniający asymetryczny rozkład siły tnącej na obwodzie kontrolnym oraz minimalny rozstaw zbrojenia można ustawić w zakładce Przebicie w konfiguracji granicznej (rys. 5).

Obciążenie przebijające dla ścian to siła tnąca (wygładzony lub niewygładzony) na obwodzie krytycznym, natomiast w przypadku słupów obciążeniem przebijającym może być siła tnąca (wygładzony lub niewygładzony) na obwodzie krytycznym lub pojedyncza siła od słupa, obciążenie, lub podporę węzłową.

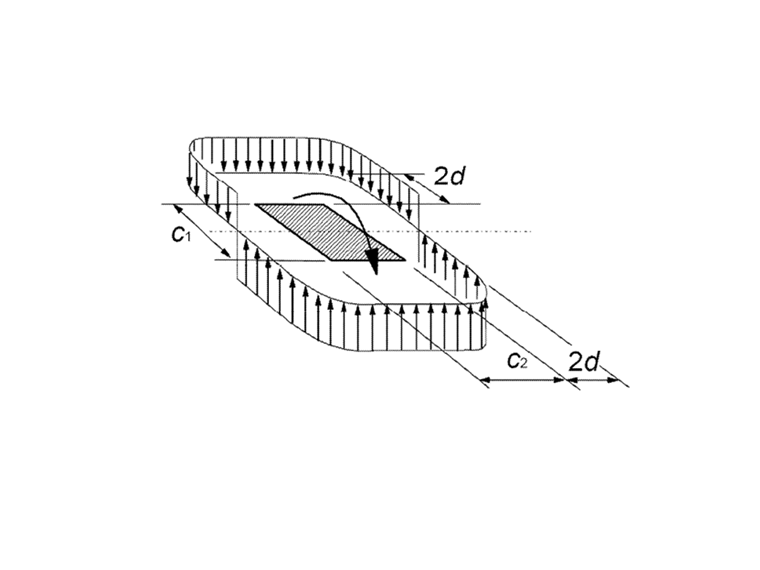

Współczynnik przyrostu obciążenia zgodnie z EN 1992-1-1 [1] można oszacować, uwzględniając całkowicie plastyczny rozkład ścinania pokazany na rysunku 6 lub za pomocą współczynników stałych. Może być również określony przez model sektorowy lub zdefiniowany przez użytkownika.

Obliczanie wytrzymałości na przebicie w RFEM 6

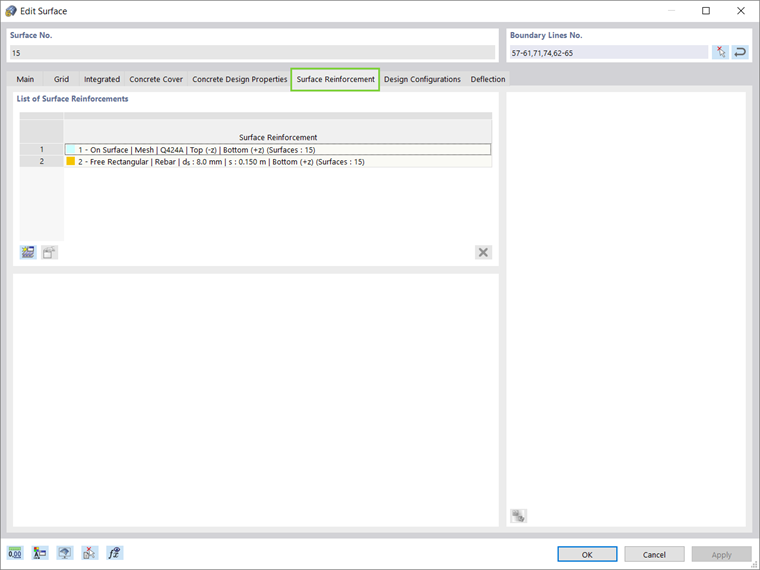

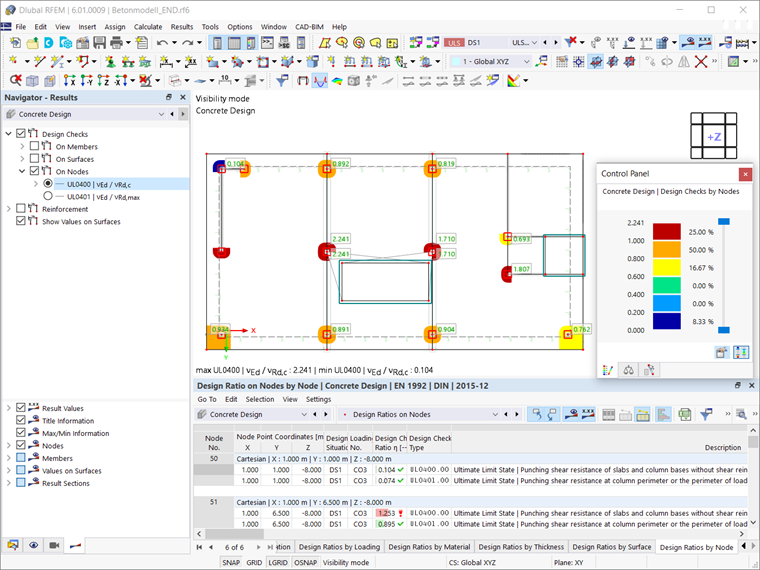

Zakładając, że parametry obliczeń na przebicie zostały zdefiniowane, można przeprowadzić obliczenia betonu (wraz z przebiciem). Po pierwsze, obliczenia można przeprowadzić, biorąc pod uwagę tylko zbrojenie podłużne, które zostało już założone na powierzchni (rys. 7). Po przeprowadzeniu obliczeń betonu z uwzględnieniem tylko tego zbrojenia, współczynniki obliczeniowe w zakresie nośności na ścinanie dla wszystkich rozpatrywanych węzłów są dostępne zarówno w formie graficznej, jak i w tabelach (rys. 8).

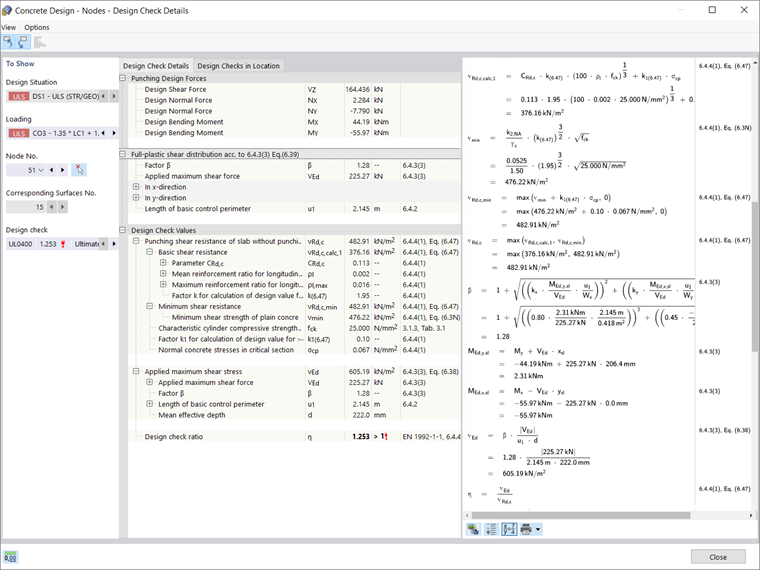

Współczynniki obliczeniowe w węzłach przebicia są w rzeczywistości porównaniem między nośnością na ścinanie v Rd,c bez zbrojenia na ścinanie vRd,c, określoną zgodnie z 6.4.4 (1) [1] , a przyłożonym maksymalnym naprężeniem ścinającym vEd obliczonym zgodnie z linią z rozdziałem 6.4.3 (3), równ. (38). Równania te, jak również całą procedurę obliczeniową, można znaleźć w Szczegółach kontroli konstrukcji pokazanych na rys. 9.

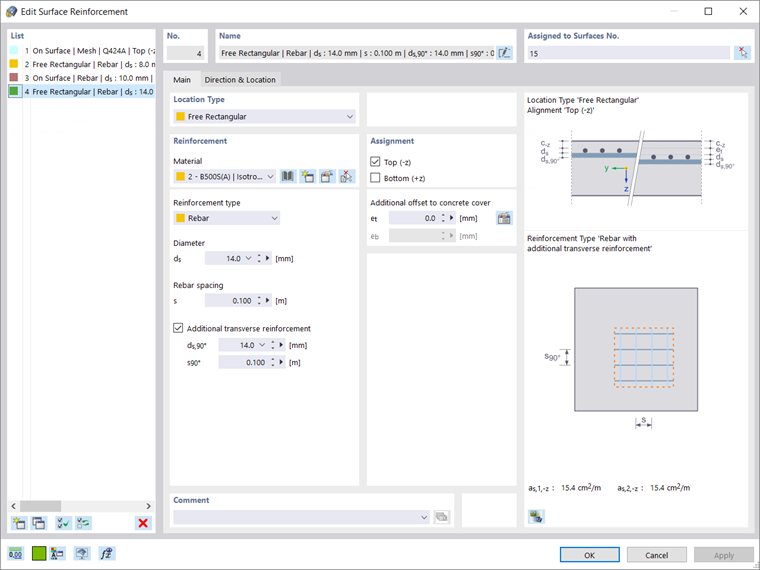

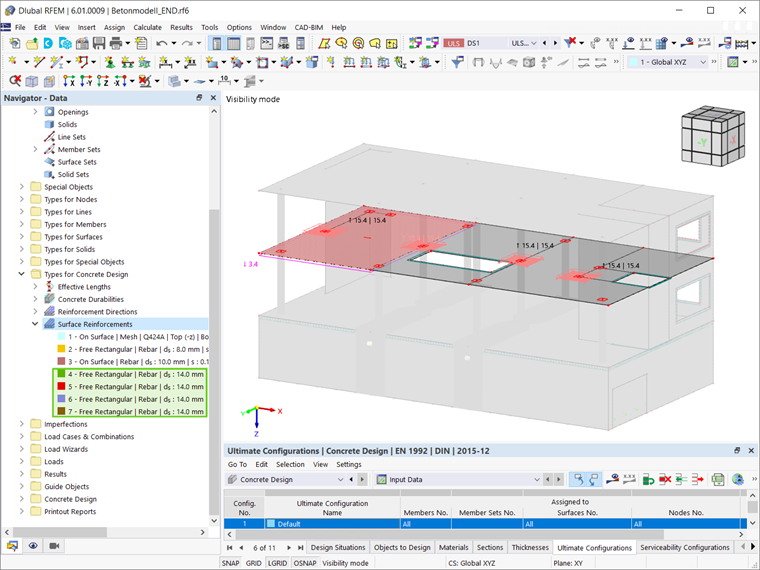

Ścinanie bez dodatkowego zbrojenia na przebicie jest spełnione, jeżeli vEd ≤ vRd,c ; w przeciwnym razie należy zdefiniować dodatkowe zbrojenie. W tym drugim przypadku istnieje możliwość zdefiniowania dodatkowego zbrojenia podłużnego płyty po stronie rozciąganej. W przypadku płyty w tym przykładzie zostanie to osiągnięte poprzez zdefiniowanie dodatkowego zbrojenia podłużnego po stronie górnej, jak pokazano na rysunku 10. Zdefiniowane zbrojenie można przypisać do jednego węzła, a następnie w prosty sposób skopiować do wszystkich węzłów przebicia za pomocą wspólnej funkcji „kopiuj” (rys. 11). Przypisane w ten sposób zbrojenie zostanie automatycznie uwzględnione przy określaniu nośności na ścinanie.

Wyniki są ponownie dostępne w formie graficznej oraz w tabeli Wymiarowanie betonu . Jeżeli obliczenia na ścinanie bez dodatkowego zbrojenia na przebicie nadal nie są spełnione, użytkownik może zwiększyć zbrojenie podłużne poprzez zastosowanie maksymalnego dopuszczalnego stopnia zbrojenia podłużnego ρ. Jeżeli jednak obliczenie bez zbrojenia na przebicie nie jest możliwe (vRd,c ≤ vEd ), obliczana jest maksymalna nośność na ścinanie vRd,max i przeprowadzane jest automatyczne sprawdzenie obliczeń.

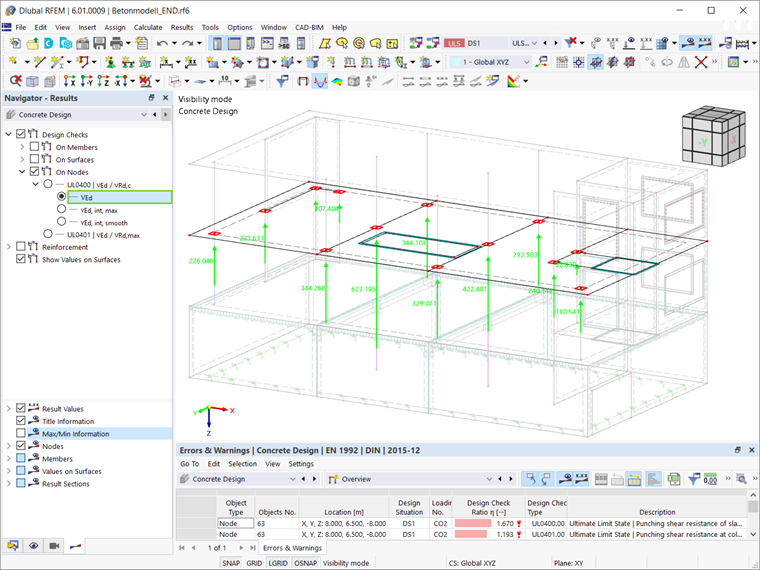

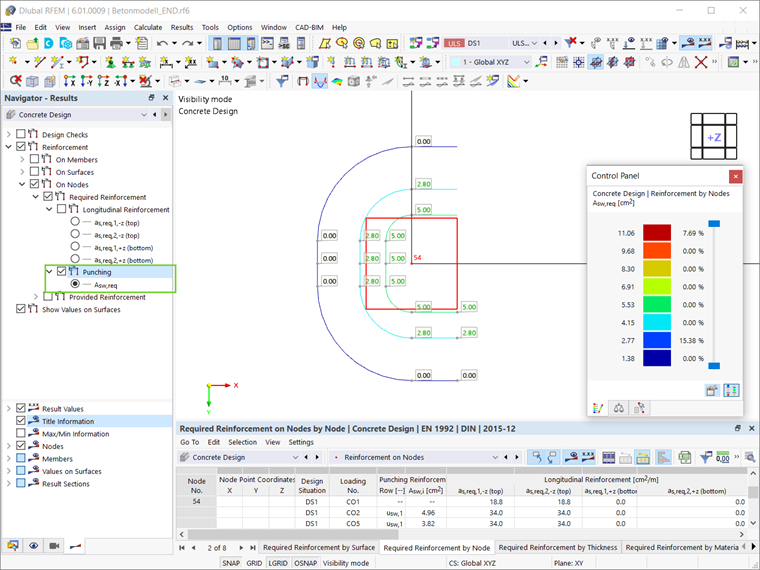

Wielkość wymaganego zbrojenia pod kątem przebicia można wyświetlić w zakładce Wyniki w Nawigatorze (rys. 12). Jeżeli użytkownik jest również zainteresowany obciążeniem przebijającym użytym do obliczeń, można je wyświetlić w zakładce Wyniki w Nawigatorze, jak pokazano na rysunku 13.

Uwagi końcowe

Obliczanie wytrzymałości na przebicie w programie RFEM 6 jest dostępne w rozszerzeniu Wymiarowanie betonu i można je zainicjować, zaznaczając pole wyboru Obliczenia wytrzymałościowe w oknie edycyjnym węzłów przebicia. Aktywacja właściwości obliczeniowych umożliwi zdefiniowanie parametrów obliczeniowych na przebicie, takich jak obciążenie przebijające, współczynnik przyrostu obciążenia β i minimalny rozstaw zbrojenia w Konfiguracji nośności do obliczeń betonu.

Obliczenia betonu można przeprowadzić na podstawie zbrojenia podłużnego przewidzianego dla innych typów obliczeń. Jeżeli obliczenia na ścinanie bez dodatkowego zbrojenia na przebicie nie są spełnione (vRd,c ≤ vEd ), można przypisać dodatkowe zbrojenie podłużne po stronie rozciąganej płyty. W ten sposób obliczana jest maksymalna nośność na ścinanie vRd,max i automatycznie przeprowadzane jest sprawdzenie obliczeń.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Przebicie Obliczanie wytrzymałości na przebicie płyta stropowa

Literatura

[1]   Eurocode 2: Design of concrete structures - Part 1-1: General rules and rules for buildings; EN 1992-1-1:2011-01
