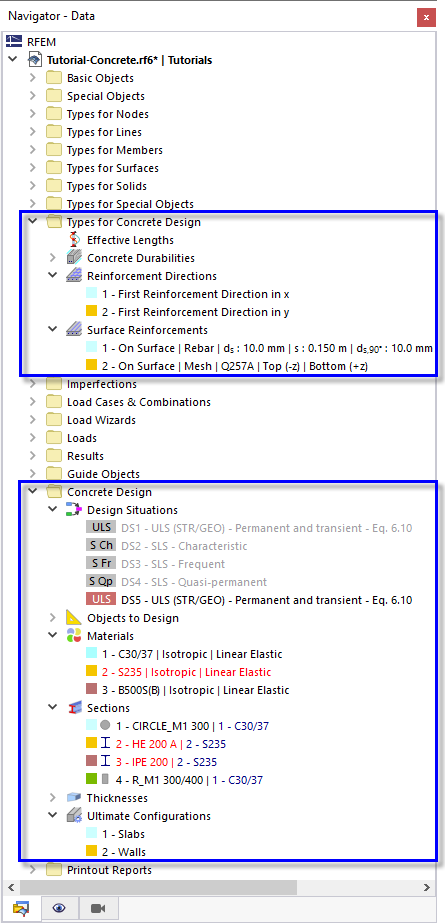

Se qualcosa è evidenziato in rosso nelle categorie 'Tipi per la verifica del calcestruzzo' e 'Verifica calcestruzzo' dell'albero 'Navigatore - Dati', qualche parametro è indefinito, assegnato erroneamente o irrilevante per la verifica (come il materiale S235).
Ci sono anche alcune opzioni per controllare l'armatura nel navigatore e nelle tabelle.
Navigatore - Visualizza
Aprire il navigatore - Visualizzazione facendo clic sulla scheda

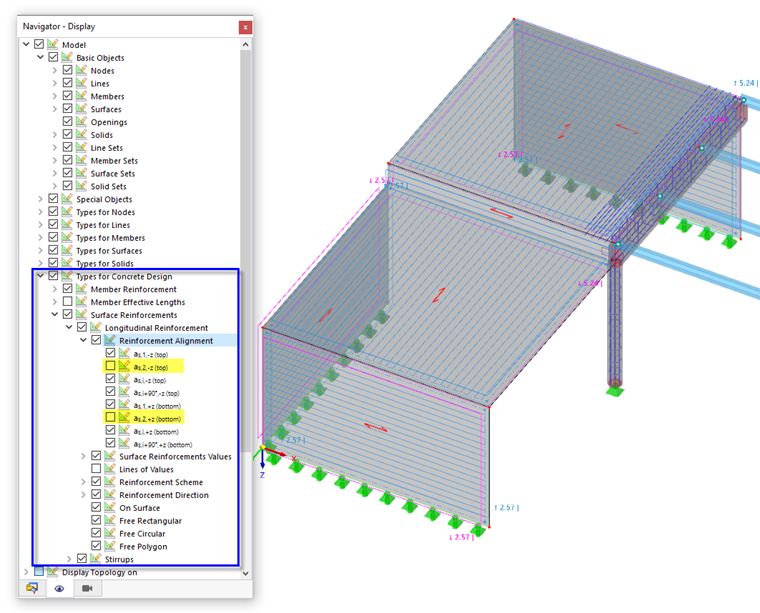

. Gli elementi nella categoria 'Tipi per la verifica del calcestruzzo' consentono di attivare o disattivare un'armatura specifica. Quando si deselezionano le due caselle di controllo della direzione secondaria as,2 nella categoria 'armatura di superfici', ad esempio, viene visualizzata solo l'armatura principale.
Ripristina le due caselle di controllo in modo che l'intera armatura sia mostrata di nuovo.
Tabella

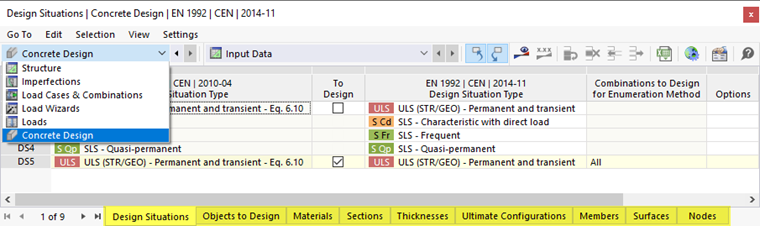

Tutti i parametri rilevanti per la verifica calcestruzzo sono inclusi anche nella tabella sotto l'area di lavoro. Per accedervi, selezionare l'opzione Verifica calcestruzzo dall'elenco delle categorie principali.

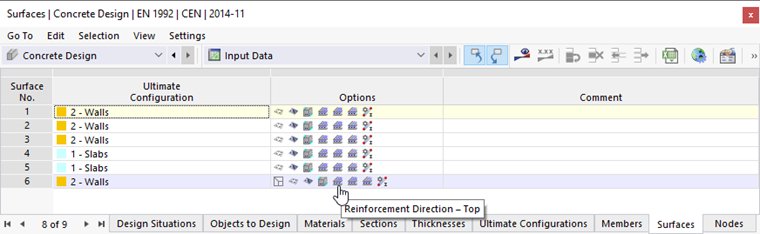

La tabella 'Configurazioni ultime' contiene le due configurazioni per pareti e solai insieme alle superfici assegnate, ad esempio. La tabella 'Superfici' elenca le sei superfici e le loro opzioni di verifica, rappresentate da simboli.
Quando si fa clic su uno dei simboli, ad esempio 'Direzione armatura - In alto', la finestra di dialogo 'Modifica superficie' si apre in modo da poter controllare o modificare le direzioni dell'armatura.
