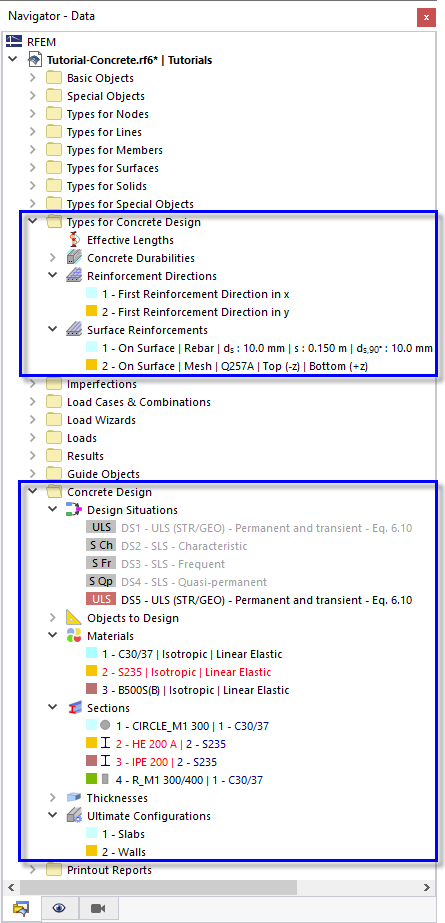

Jeżeli w kategoriach 'Typy do wymiarowania konstrukcji betonowych' i 'Wymiarowanie konstrukcji betonowych' w drzewie 'Nawigator - Dane' jakiś parametr zostanie podświetlony na czerwono, oznacza to, że któryś z parametrów jest niezdefiniowany, przypisany błędnie lub nieistotne dla projektu (np. materiał S235).
Istnieje również możliwość sprawdzenia zbrojenia w nawigatorze i w tabelach.
Nawigator - Wyświetlanie
Otwórz Nawigator - wyświetlanie, klikając zakładkę

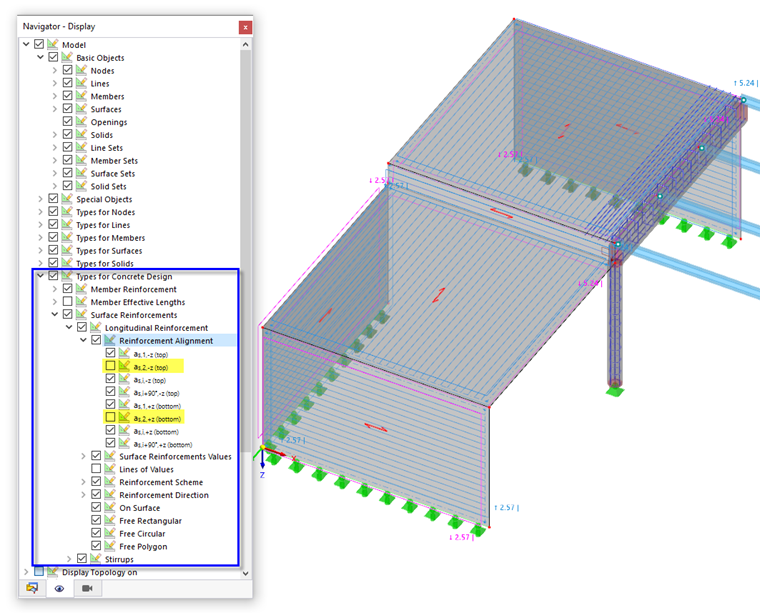

. Pozycje w kategorii 'Typy do wymiarowania konstrukcji betonowych' umożliwiają włączenie lub wyłączenie określonego zbrojenia. Po usunięciu zaznaczenia dwóch pól wyboru dla kierunku drugorzędnego as,2 w kategorii 'Zbrojenie powierzchniowe' wyświetlane jest tylko zbrojenie główne.
Zresetować oba pola wyboru, aby ponownie wyświetlić całe zbrojenie.
Tabela
Wszystkie parametry istotne dla wymiarowania betonu są również zawarte w tabeli pod obszarem roboczym. Aby uzyskać do nich dostęp, należy wybrać z listy głównych kategorii opcję Wymiarowanie.

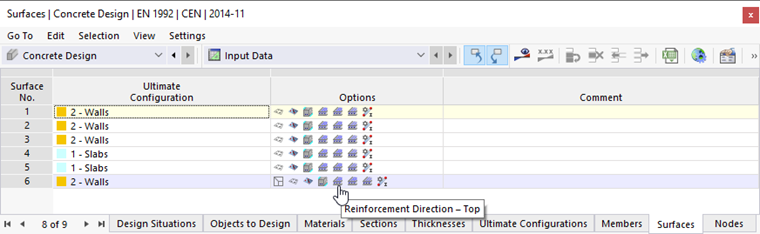

Tabela 'Konfiguracje ostateczne' zawiera na przykład dwie konfiguracje dla ścian i płyt wraz z przypisanymi powierzchniami. W tabeli 'Powierzchnie' wyszczególniono sześć powierzchni wraz z opcjami ich wymiarowania, reprezentowanych przez symbole.
Po naciśnięciu jednego z symboli, na przykład 'Kierunek zbrojenia - Góra', otworzy się okno dialogowe 'Edytuj powierzchnię', w którym można sprawdzić lub zmodyfikować kierunki zbrojenia.
