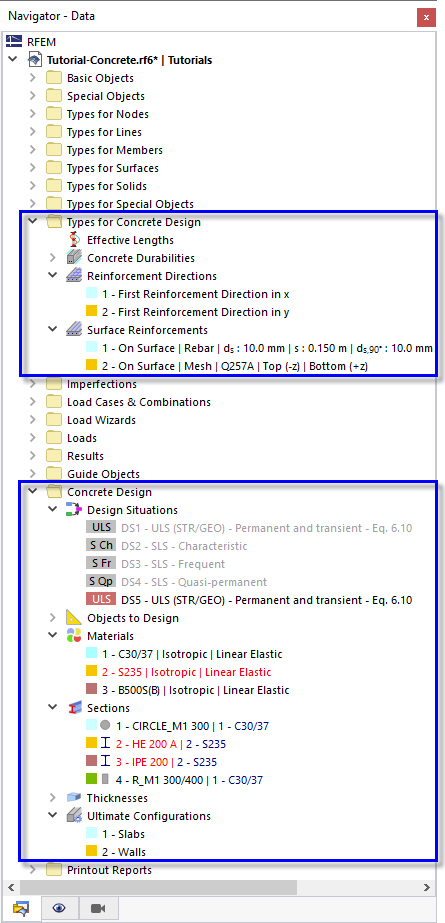

Si un élément est surligné en rouge dans les catégories « Types pour la vérification du béton » et « Vérification du béton » de l'arborescence du « Navigateur - Données », cela signifie qu'un paramètre est indéfini, assigné par erreur ou sans rapport avec la vérification (comme le matériau S235).
Le navigateur et les tableaux permettent également de vérifier les armatures via certaines options.
Navigateur - Afficher
Ouvrez le Navigateur - Afficher en cliquant sur l'onglet

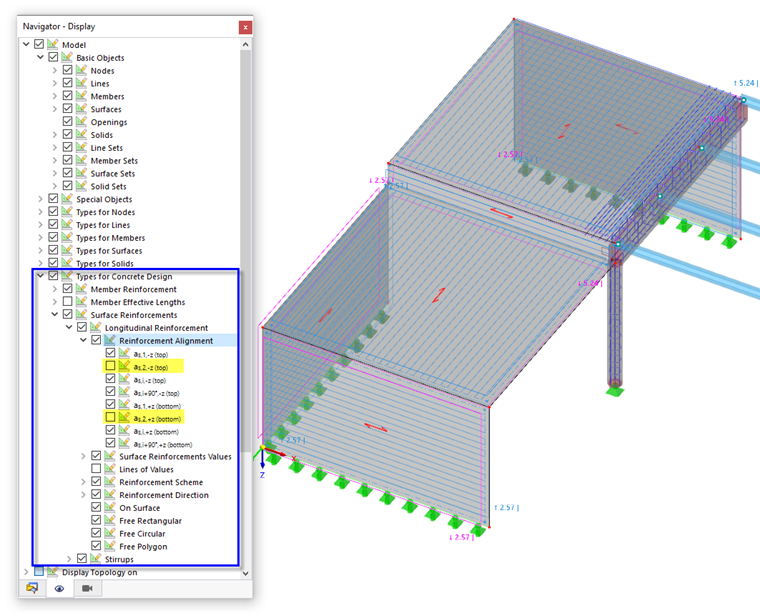

. Les éléments de la catégorie « Types pour la vérification du béton » vous permettent d'activer ou de désactiver des armatures spécifiques. Lorsque vous décochez les deux cases de la direction secondaire as,2 dans la catégorie « Armatures de surface », par exemple, seule l'armature principale est affichée.
Redéfinissez les deux cases à cocher afin que l'ensemble des armatures soit à nouveau affiché.
Tableau

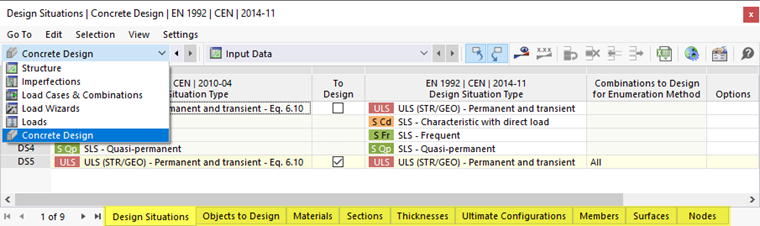

Tous les paramètres pertinents pour la vérification du béton sont également inclus dans le tableau sous l'espace de travail. Pour y accéder, sélectionnez l'option Vérification du béton dans la liste des catégories principales.

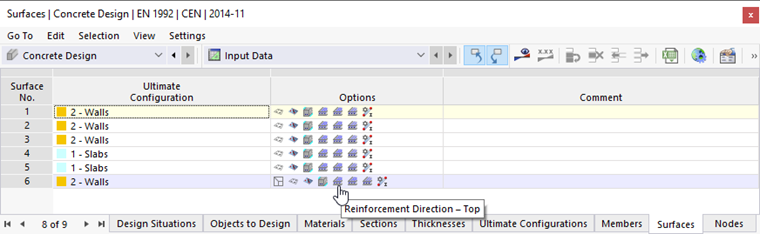

Le tableau « Configurations pour l'ELU » contient par exemple les deux configurations pour les voiles et les dalles ainsi que les surfaces assignées. Le tableau « Surfaces » répertorie les six surfaces et leurs options de calcul, représentées par des symboles.
Lorsque vous cliquez sur l'un des symboles, par exemple « Direction des armatures - Supérieures », la boîte de dialogue « Modifier la surface » s'ouvre pour vous permettre de vérifier ou de modifier les directions des armatures.
