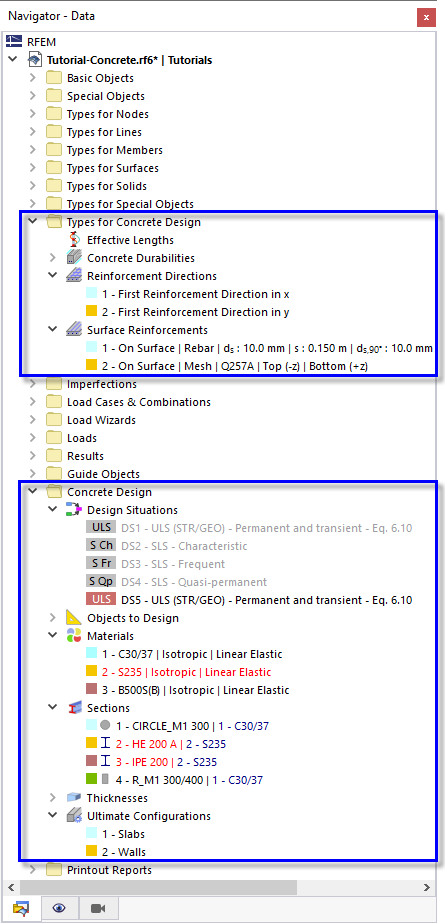

Pokud je v kategorii „Typy pro posouzení betonových konstrukcí“ a „Posouzení železobetonových konstrukcí“ ve stromové struktuře „Navigátor - Data“ něco zvýrazněno červeně, je některý parametr nedefinovaný, nesprávně přiřazený nebo irelevantní pro posouzení (např. materiál S235).
K dispozici jsou také možnosti pro kontrolu výztuže v navigátoru a v tabulkách.
Navigátor - Zobrazit
Přejděte na navigátor Zobrazit kliknutím na záložku
. Položky v kategorii „Typy pro posouzení betoných konstrukcí“ umožňují zapnout nebo vypnout určitou výztuž. Pokud například v kategorii „Výztuže ploch“ zrušíme zaškrtnutí obou políček vedlejšího směru as, 2, zobrazí se pouze primární výztuž.
Pokud opět označíme obě zaškrtávací políčka, znovu se zobrazí všechna výztuž.
Tabulka
Všechny parametry relevantní pro posouzení betonu jsou také obsažené v tabulce pod pracovním oknem. Pro přístup k nim je třeba vybrat možnost Posouzení železobetonových konstrukcí ze seznamu hlavních kategorií.

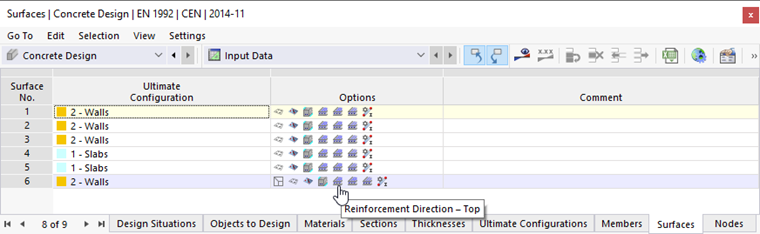

Například tabulka „Konfigurace mezních stavů únosnsoti“ obsahuje dvě konfigurace pro stěny a desky společně s přiřazenými plochami. V tabulce „Plochy“ je seznam šesti ploch a jejich možností posouzení znázorněných pomocí symbolů.
Pokud kliknete na některý ze symbolů, například „Směr výztuže - horní“, otevře se dialog „Upravit plochu“, kde můžete zkontrolovat nebo upravit směry výztuže.
