Anche i dati di verifica delle aste fanno parte della relazione di calcolo. Fare doppio clic sulla voce 1 nella categoria Relazioni di calcolo del 'navigatore - Dati' di nuovo (consultare immagine). Il Capitolo 11 ora include anche i risultati della verifica delle aste di calcestruzzo.

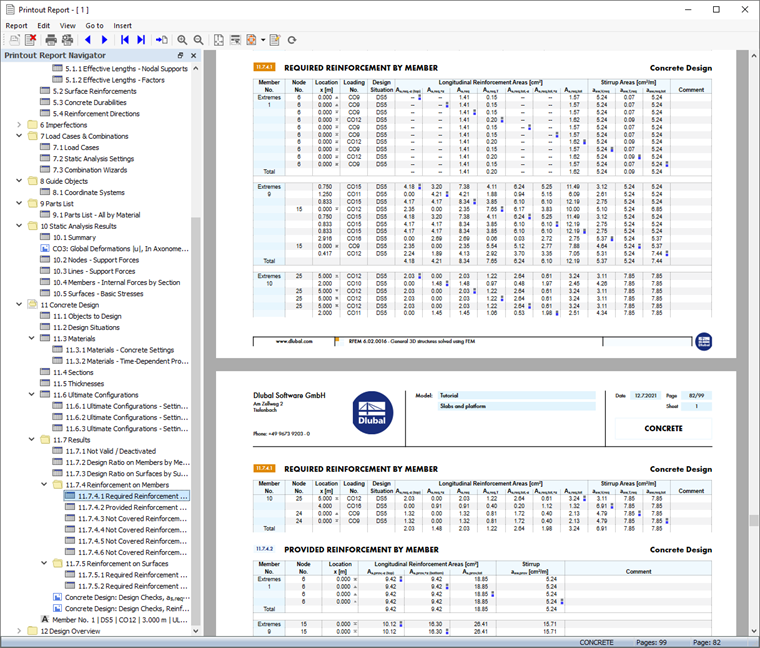

Il capitolo 11.7.4.1 contiene l'armatura necessaria per le aste di calcestruzzo.

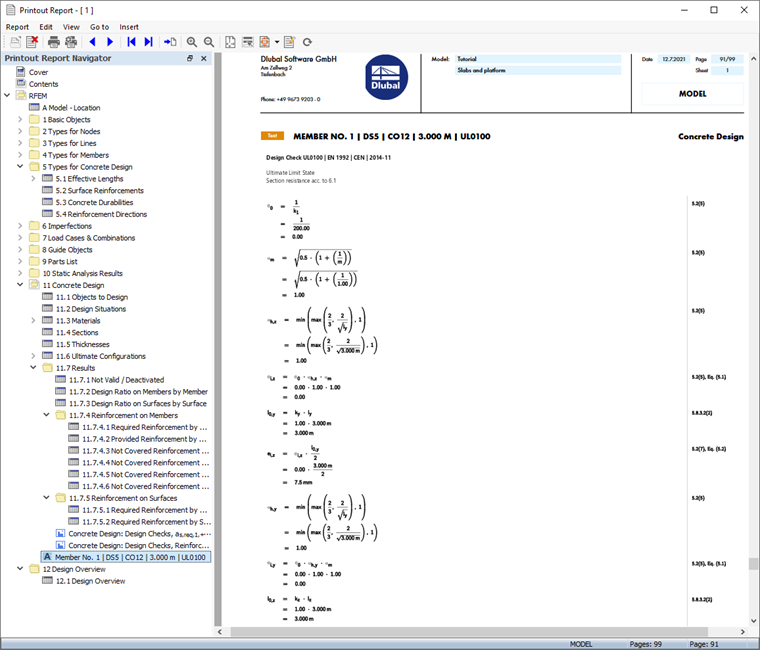

I dettagli del progetto che hai stampato nella tabella (vedi Dettagli di verifica dell'immagine Colonna ) sono posizionati alla fine del Capitolo 11. Se lo si desidera, è possibile trascinare quell'elemento in un'altra posizione, ad esempio dopo il Capitolo 11.7.4.
Regolazione di un'immagine

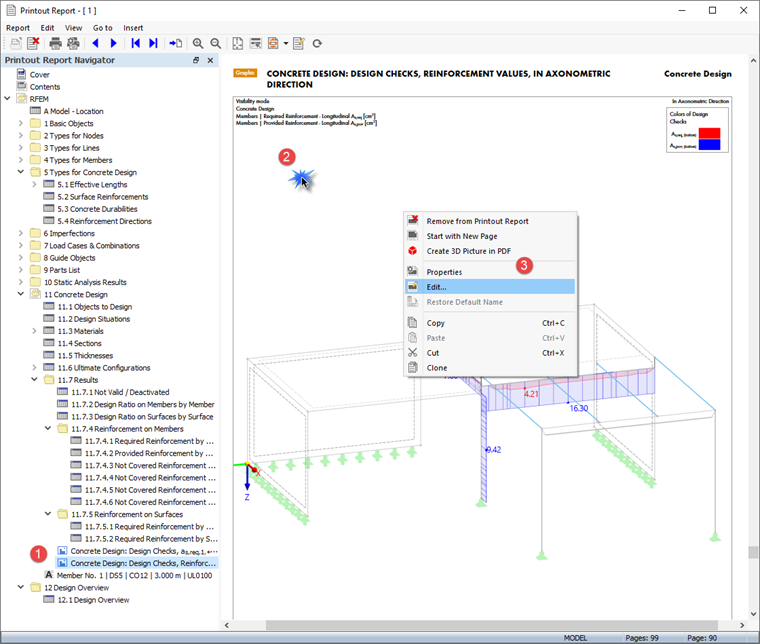

La relazione di calcolo include anche l'immagine delle armature inferiori. Selezionarlo nel navigatore (1). Per modificare l'area della vista, fare clic con il pulsante destro del mouse sull'immagine (2).

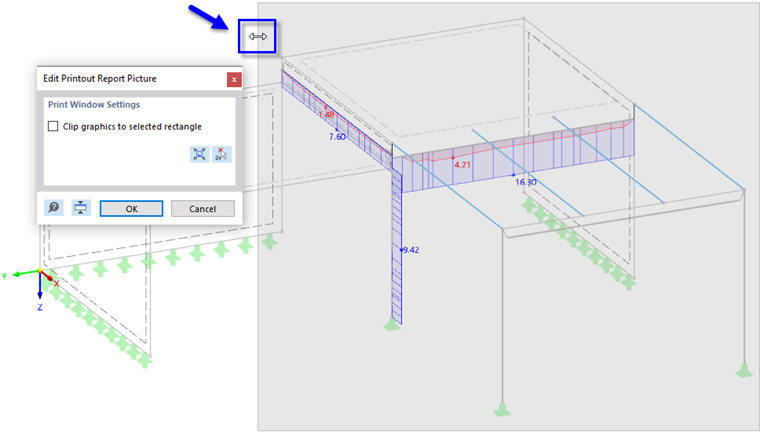

Selezionare l'opzione Modifica nel menu di scelta rapida (3). Si torna all'area di lavoro di RFEM dove è possibile ridimensionare l'immagine trascinando i bordi del rettangolo grigio.
Fare clic su OK per applicare la nuova area di ritaglio e aggiornare l'immagine nella relazione di calcolo.
Chiudere la relazione di calcolo facendo clic sul pulsante
.
Informazione
Ora hai completato la parte del tutorial sulla verifica del calcestruzzo. Salvare i dati facendo clic sul pulsante
sulla barra degli strumenti.
