Die Betonbemessungsdaten der Stäbe sind ebenfalls Bestandteil des Ausdruckprotokolls. Öffnen Sie wieder mit einem Doppelklick den Eintrag 1 im 'Navigator - Daten' unter Ausdruckprotokolle (siehe Bild Öffnen des Ausdruckprotokolls ). Kapitel 11 beinhaltet nun auch die Bemessungsergebnisse der Betonstäbe.
Kapitel 11.7.4.1 enthält die erforderliche Bewehrung der Betonstäbe.

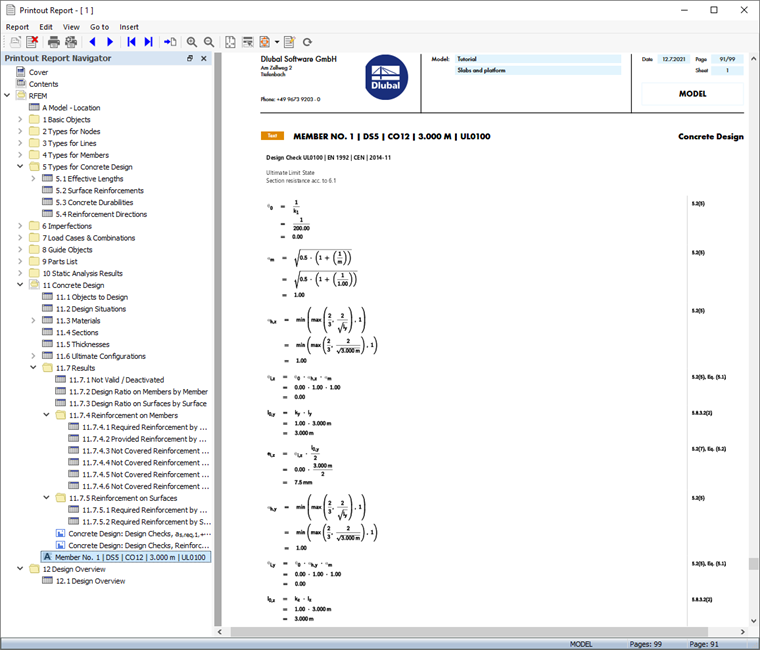

Die Bemessungsdetails, die Sie in der Tabelle gedruckt haben (siehe Bild Nachweisdetails der Stütze ) werden ans Ende von Kapitel 11 platziert. Wenn Sie möchten, können Sie diesen Eintrag auch an eine andere Stelle ziehen, z. B. nach Kapitel 11.7.4.
Anpassen von Bildern

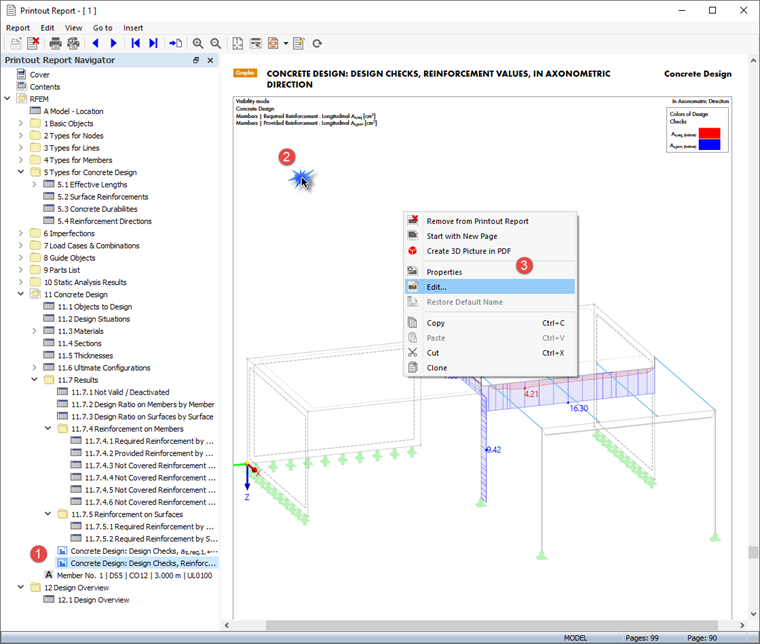

Das Ausdruckprotokoll enthält auch das Bild zu den unteren Bewehrungen. Selektieren Sie es im Navigator (1). Um den Bereich der Ansicht zu ändern, klicken Sie mit der rechten Maustaste auf das Bild (2).

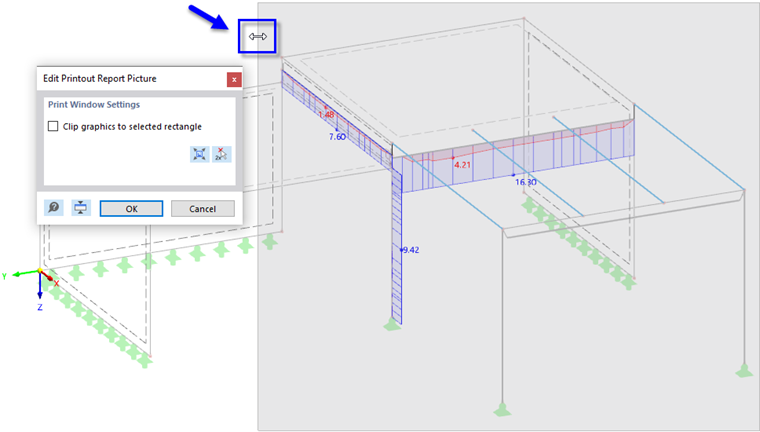

Wählen Sie im Kontextmenü die Option Bearbeiten aus (3). Sie kehren in den Arbeitsbereich von RFEM zurück, in dem Sie die Größe des Bildes durch Ziehen an den Rändern des grauen Rechtecks ändern können.
Mit OK wird der neue Ausschnittsbereich übernommen und das Bild im Ausdruckprotokoll aktualisiert.
Schließen Sie das Ausdruckprotokoll mit der Schaltfläche
.
Info
Sie haben damit den Teil zur Betonbemessung des Einführungsbeispiels abgeschlossen. Speichern Sie die Daten mit einem Klick auf die Schaltfläche
in der Symbolleiste.
