Częścią protokołu wydruku są również dane wymiarowania prętów betonowych. Ponownie kliknij dwukrotnie element 1 w kategorii Protokoły 'Nawigator - Dane' (patrz obraz). Rozdział 11 zawiera teraz również wyniki obliczeń prętów betonowych.

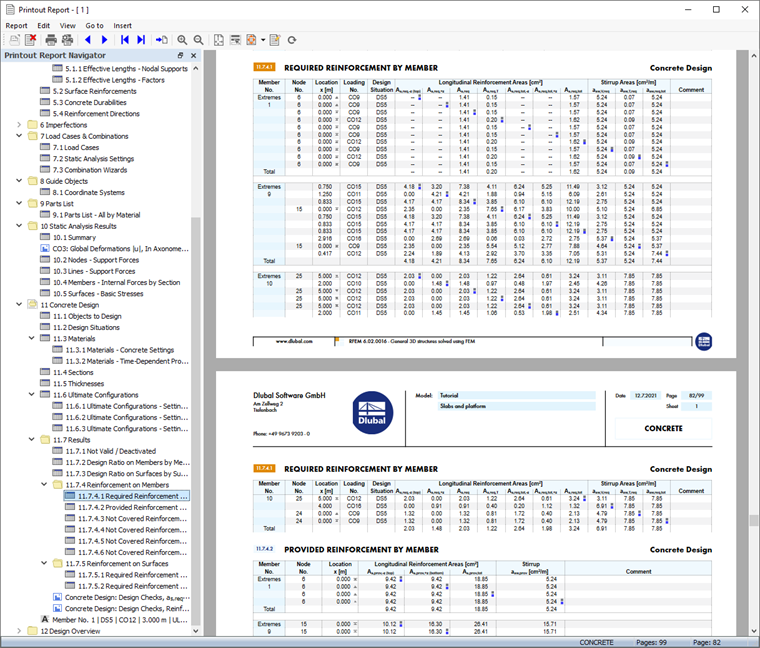

Rozdział 11.7.4.1 zawiera wymagane zbrojenie prętów betonowych.
Szczegóły konstrukcyjne wydrukowane w tabeli (patrz Szczegóły kontroli konstrukcji obrazu słupa nr) znajdują się na końcu rozdziału 11. Jeśli chcesz, możesz przeciągnąć ten element w inne miejsce, na przykład za Rozdział 11.7.4. image@030164#
Dostosowywanie obrazu

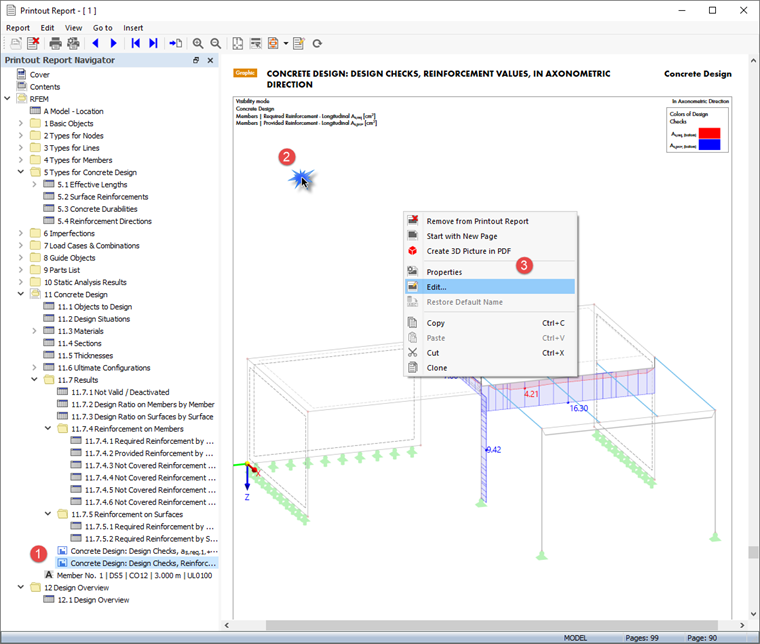

Protokół zawiera również obraz zbrojenia dolnego. Wybierz go w nawigatorze (1). Aby zmienić obszar widoku, kliknij prawym przyciskiem myszy obraz (2).

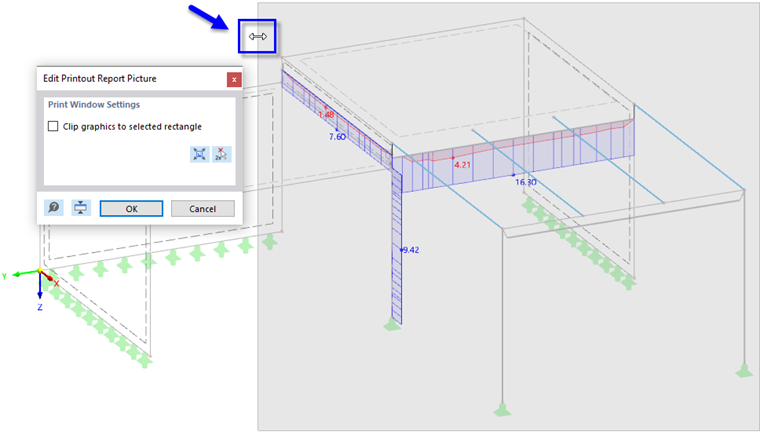

Z menu kontekstowego (3) wybierz opcję Edytuj. Powrócisz do obszaru roboczego programu RFEM, w którym można zmienić rozmiar obrazu, przeciągając krawędzie szarego prostokąta.
Kliknij przycisk OK, aby zastosować nowy obszar przycinania i zaktualizować obraz w raporcie.
Zamykamy protokół wydruku, klikając przycisk
.
Informacje
Zakończyłeś część tutoriala dotyczącą wymiarowania betonu. Zapisz dane, klikając przycisk
na pasku narzędzi.
