Rapport d'impression

Les données de vérification pour le béton des barres font également partie du rapport d'impression. Double-cliquez sur l'élément 1 dans la catégorie Rapports d'impression du « Navigateur - Données » (voir l'image Ouverture du rapport d'impression ). Le chapitre 11 contient également les résultats de vérification des barres en béton.

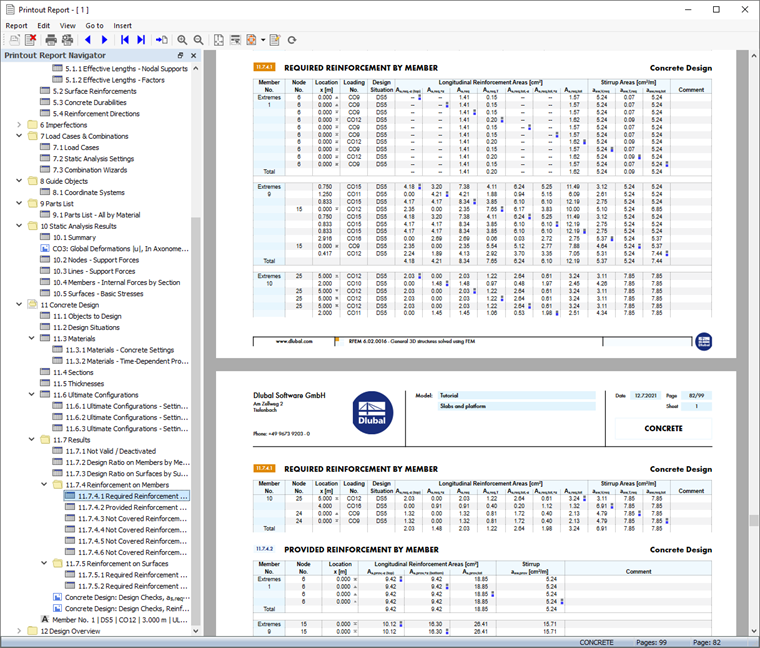

« Armatures requises par barre » dans le rapport d’impression

Le Chapitre 11.7.4.1 contient les armatures requises pour les barres en béton.

Les détails de la vérification que vous avez imprimés dans le tableau (voir l'image Détails de la vérification du poteau ) sont placés à la fin du chapitre 11. Si vous le souhaitez, vous pouvez faire glisser ces éléments vers un autre emplacement, par exemple après le chapitre 11.7.4.

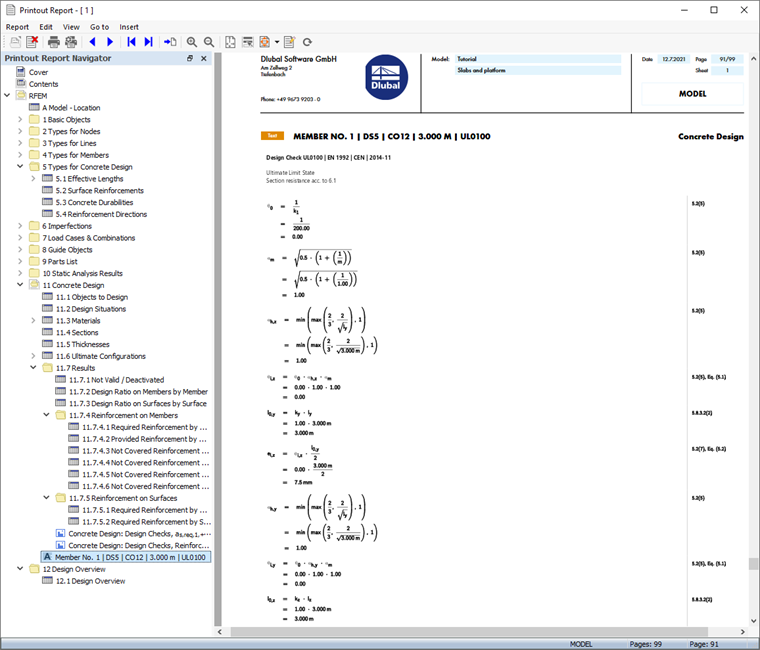

Équations de vérification

Ajuster une image

Le rapport d'impression inclut également l'image des armatures inférieures. Sélectionnez-la dans le navigateur (1). Pour modifier la zone de vue, cliquez sur l'image avec le bouton droit de la souris (2).

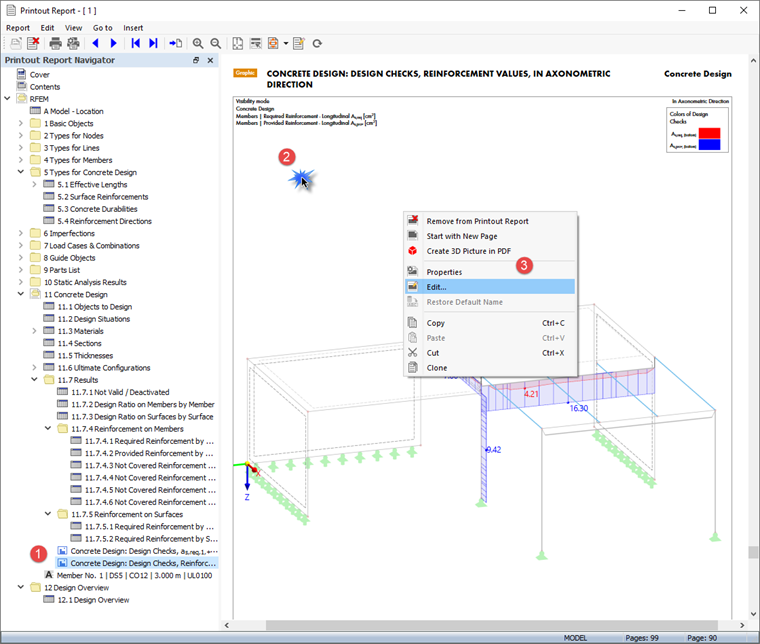

Image des armatures inférieures et menu contextuel

Sélectionnez l'option Modifier dans le menu contextuel (3). Revenez à l'espace de travail de RFEM où vous pouvez redimensionner l'image en faisant glisser les bords du rectangle gris.

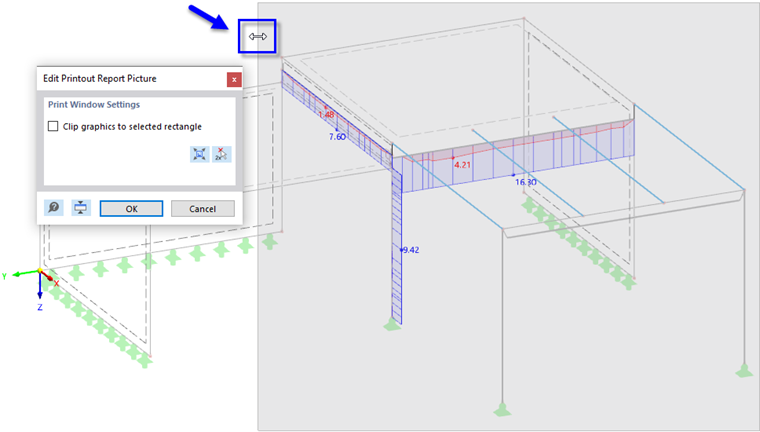

Coupe d’image

Cliquez sur OK pour appliquer la nouvelle zone de dimension et mettre à jour l'image dans le rapport d'impression.

Fermez le rapport d'impression en cliquant sur le bouton .
