Los resultados para cada planta se muestran en las tablas como Resultados por planta en el "Análisis estático" (o "Análisis espectral" en el caso de un análisis dinámico).
Están disponibles las siguientes tablas:
- Acciones en la planta
- Desplomes entre plantas
- Centros de masa y rigidez
- Fuerzas en muros de cortante
- Fuerzas en enjutas (para muros discontinuos)

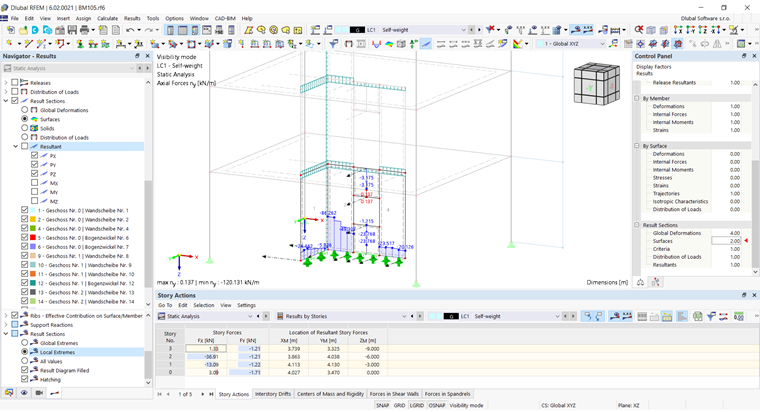

Los resultados de las tablas se basan en el modelo utilizado en el ejemplo de modelo Edificio en el capítulo Secciones de resultados.

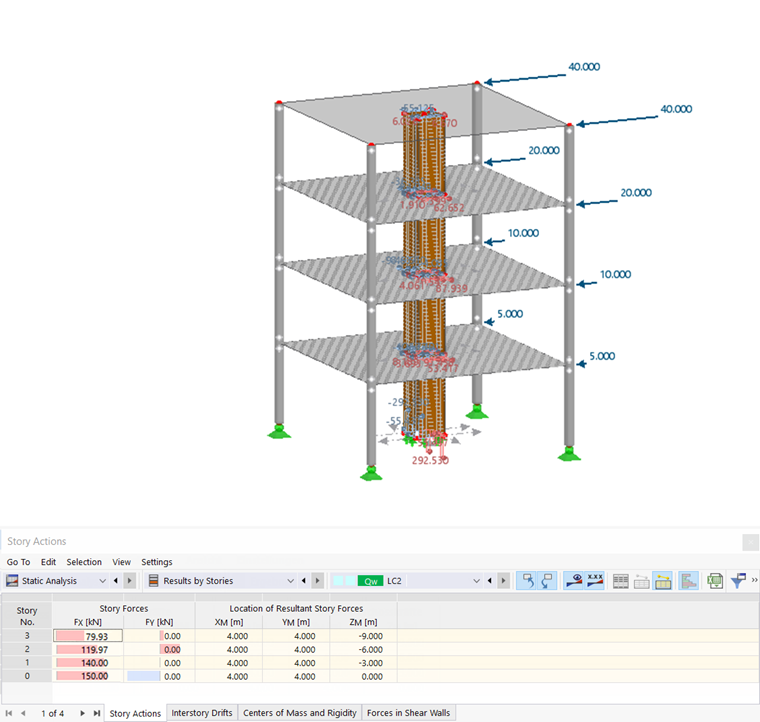

Acciones en la planta
Aparte de las pequeñas desviaciones numéricas en este modelo, es fácil de entender la fuerza de la planta resultante en las plantas individuales.
- Piso 3: 80 kN
- Piso 2: 120 kN
- Piso 1: 140 kN
- Planta baja: 150 kN
Como resultado, se transfiere un total de 150 kN a través del edificio en la dirección X. Debido a la simetría del edificio, el centro de gravedad de cada planta o la posición de las fuerzas resultantes de la planta está exactamente en el centro del edificio.

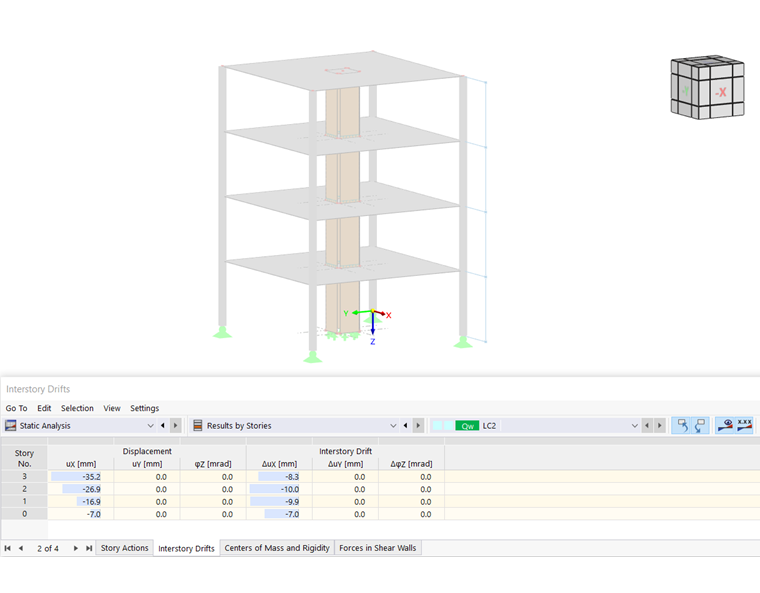

Desplomes entre plantas
La tabla "Desplomes entre plantas" muestra los desplazamientos de cada planta. Cada uno de ellos se refiere al centro de gravedad, es decir, la posición de las fuerzas de la planta resultantes de acuerdo con la tabla Acciones en la planta.
En el caso de un desplazamiento del centro de gravedad en las direcciones X, Y y Z, las deformaciones locales, por ejemplo, de la barra superior, también pueden desviarse de las deformaciones mostradas en esta tabla. Para el ejemplo simple presentado, las deformaciones en nudos del centro de gravedad coinciden.
Además del desplazamiento, la tabla "Desplomes entre plantas" también muestra la diferencia en el desplazamiento de las plantas individuales.

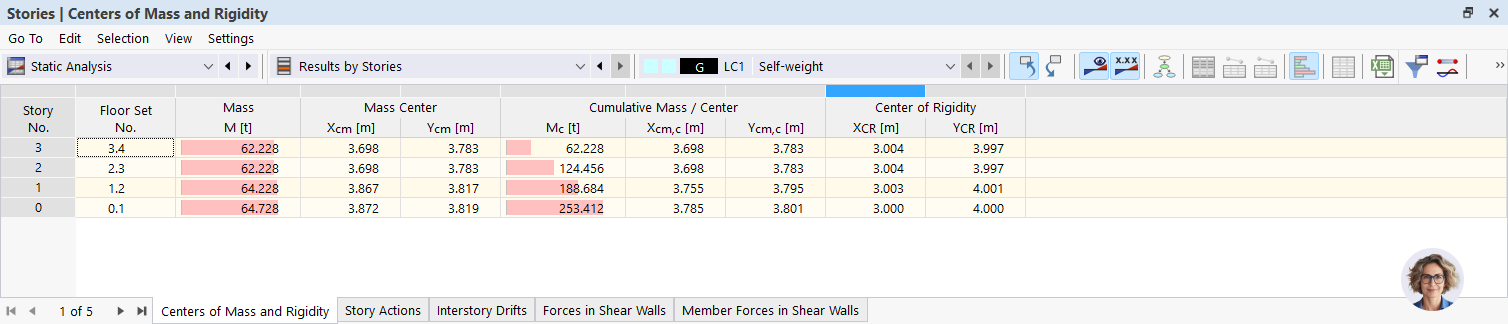

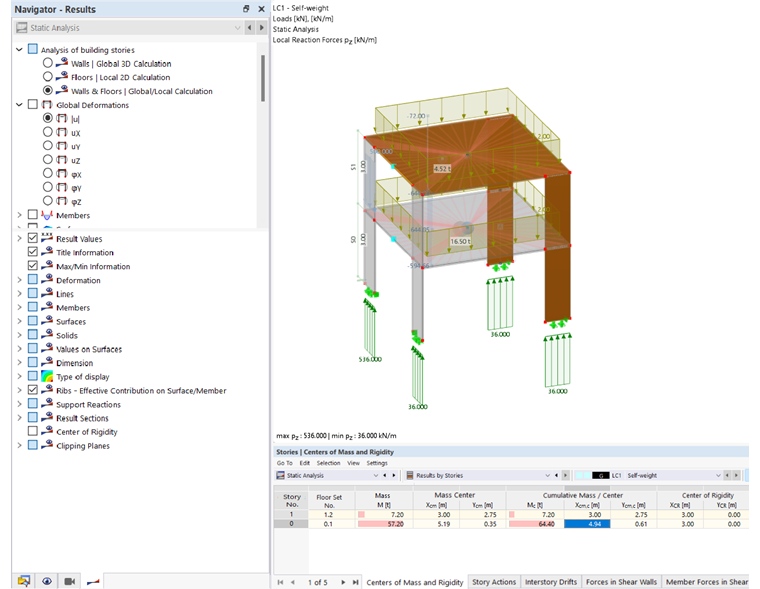

Centros de masa y rigidez
La tabla "Centros de masa y rigidez" incluye las masas de cada planta. Además, se muestra el sumatorio de masas, incluido el centro de la masa.
