Die Ergebnisse für jedes Geschoss werden in den Tabellen als Ergebnisse nach Geschossen in der Kategorie 'Statische Analyse' (bzw. 'Spektralanalyse' bei einer dynamischen Analyse) ausgegeben.
Folgende Tabellen stehen zur Verfügung.:
- Geschosseinwirkungen
- Stockwerksverschiebungen
- Mittelpunkte von Masse und Steifigkeit
- Kräfte in Wandscheiben
- Kräfte in Bogenzwickeln (für nicht durchgehende Wände)

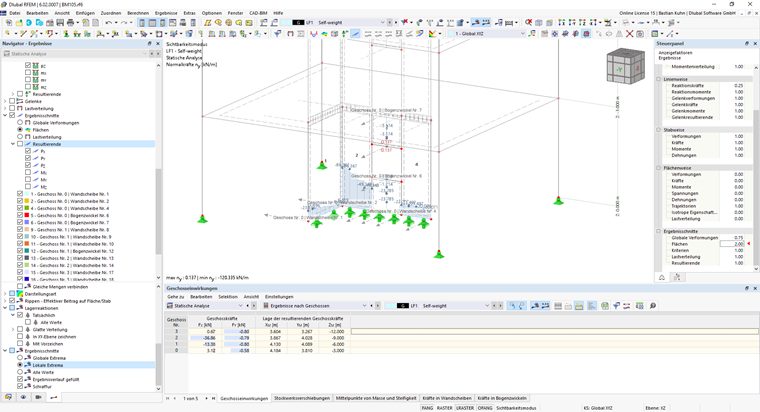

Die Ergebnisse der Tabellen werden anhand des im Kapitel Ergebnisse in Schnitten verwendeten Modells Gebäude erläutert.

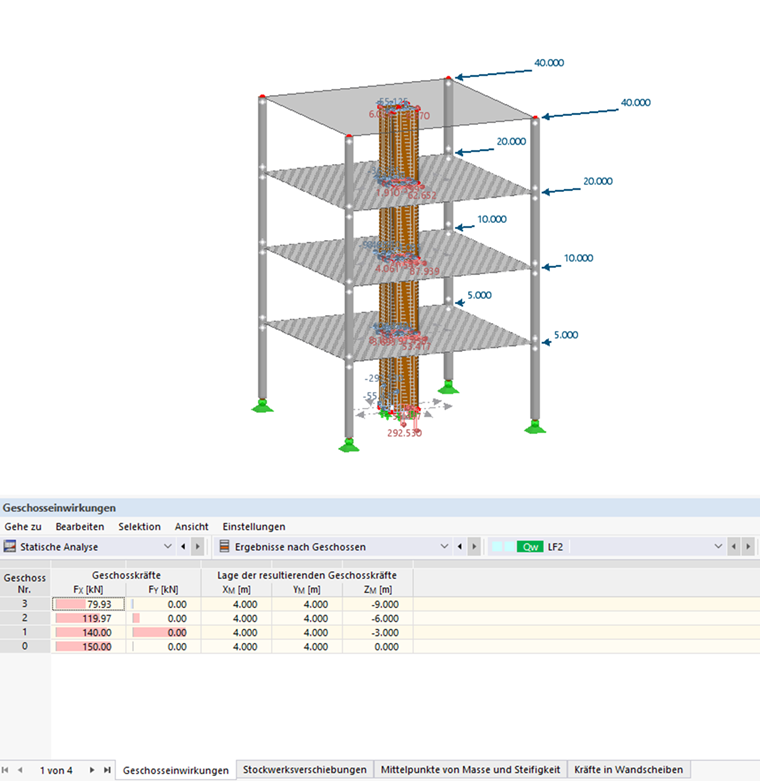

Geschosseinwirkungen
Abgesehen von geringfügigen numerischen Abweichungen dieses Modells ist die resultierende Geschosskraft in den einzelnen Geschossen gut nachvollziehbar.
- Geschoss 3: 80 kN
- Geschoss 2: 120 kN
- Geschoss 1: 140 kN
- Geschoss 0: 150 kN
In Summe werden folglich 150 kN in X-Richtung durch das Gebäude geleitet. Bedingt durch die Symmetrie des Gebäudes, ist der Schwerpunkt jedes Geschosses bzw. die Lage der resultierenden Geschosskräfte exakt in der Mitte des Gebäudes.
Stockwerksverschiebungen
In der Tabelle 'Stockwerksverschiebungen' werden die Verschiebungen eines jeden Geschosses angegeben. Sie beziehen sich jeweils auf den Schwerpunkt – also die Lage der resultierenden Geschosskräfte gemäß der Tabelle Geschosseinwirkungen.
Für den Fall einer Verschiebung des Schwerpunkts in X-, Y- und Z-Richtung können die lokalen Verformungen beispielsweise des oberen Stabes folglich auch von den in dieser Tabelle angezeigten Verformungen abweichen. Für das vorgestellte einfache Beispiel sind die Knotenverformungen des Schwerpunkts identisch.
Neben der Verschiebung wird in der Tabelle 'Stockwerksverschiebung' auch die Differenz der Verschiebung für die einzelnen Geschosse angezeigt.

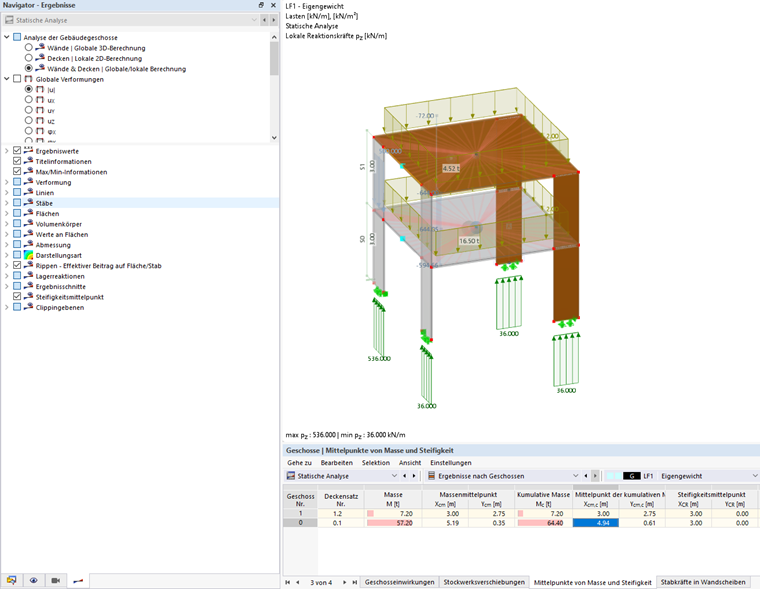

Mittelpunkt von Masse und Steifigkeit

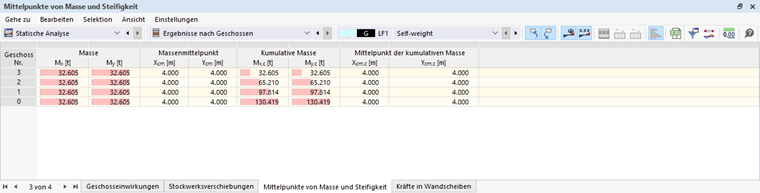

In der Tabelle 'Mittelpunkt von Masse und Steifigkeit' werden die Massen eines jeden Geschosses aufgelistet. Zusätzlich werden die aufsummierten Massen einschließlich Massenmittelpunkt ausgegeben.
