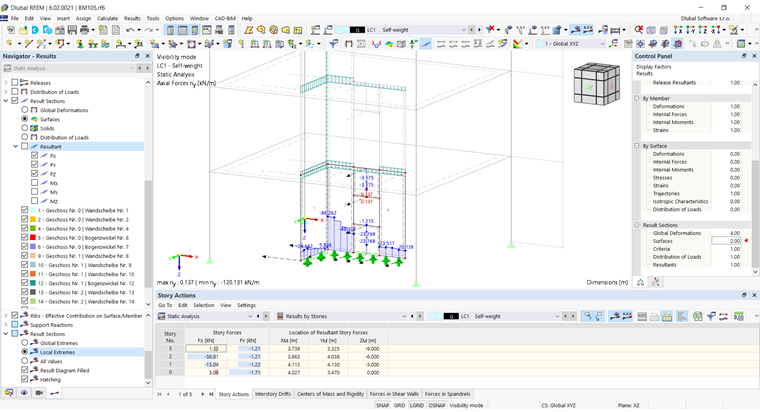

Wyniki dla każdego piętra są wyświetlane w tabelach jako Wyniki według pięter w 'Analizie statycznej' (lub 'Analizie spektralnej' w przypadku analizy dynamicznej) .
Dostępne są następujące tabele:
- Oddziaływania kondygnacyjne
- Przesunięcia międzykondygnacyjne
- Środki masy i sztywności
- Siły w ścianach usztywniających
- Siły w łukach (dla ścian nieciągłych)
Wyniki w tabelach oparte są na modelu zastosowanym w rozdziale Wyniki w przekrojach [[ #/de/pobieranie-i-informacje/przyklady/modele-do-pobrania/003285 Budynek { Wyjaśnienie %\}.

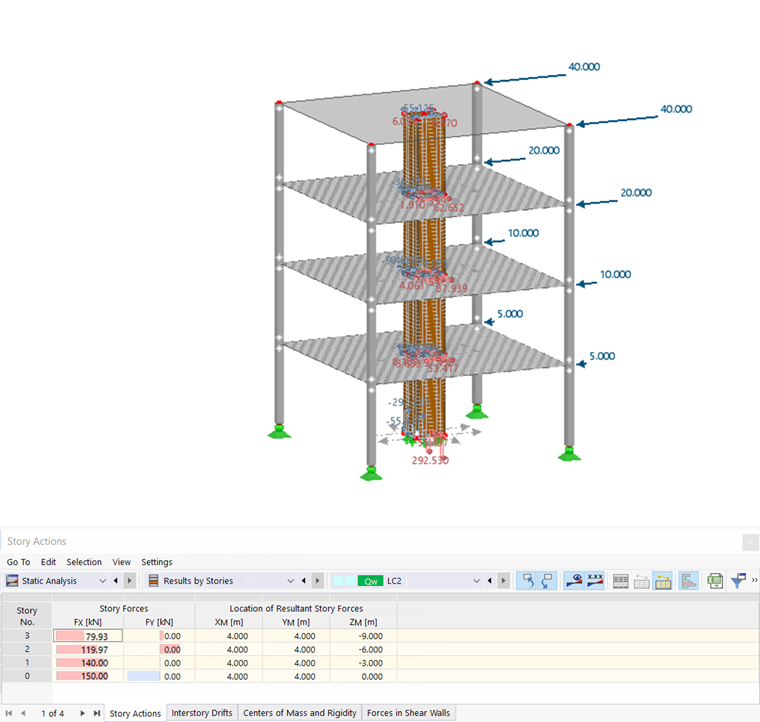

Oddziaływania kondygnacyjne
Oprócz niewielkich odchyleń numerycznych w tym modelu, wypadkowa siła pocisku w poszczególnych piętrach jest łatwa do zrozumienia.
- Piętro 3: 80 kN
- Piętro 2: 120 kN
- Piętro 1: 140 kN
- Piętro 0: 150 kN
W rezultacie przez budynek w kierunku X przechodzi łącznie 150 kN. Ze względu na symetrię budynku, środek ciężkości każdej kondygnacji lub położenie sił powstających w kondygnacjach znajduje się dokładnie w środku budynku.

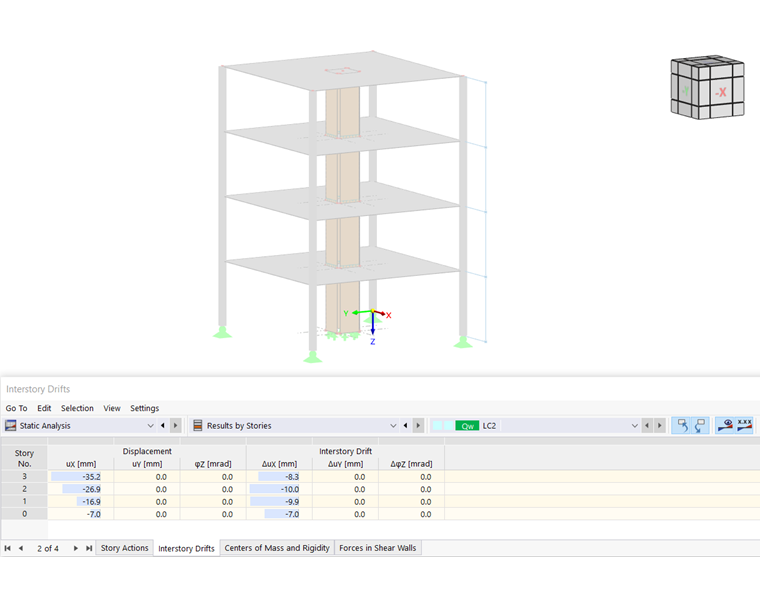

Przesunięcia międzykondygnacyjne
Tabela 'Przemieszczenia stropów' przedstawia przemieszczenia poszczególnych stropów. Każdy z nich odnosi się do środka ciężkości - tj. położenia wynikowych sił pocisku zgodnie z tabelą TABLE_STORY_ACTIONS Oddziaływania pocisku .
W przypadku przesunięcia środka ciężkości w kierunku X, Y i Z, lokalne odkształcenia, na przykład górnego pręta, mogą zatem również różnić się od odkształceń pokazanych w tej tabeli. W przedstawionym prostym przykładzie odkształcenia węzłowe środka ciężkości są identyczne.
W tabeli 'Przemieszczenia stropów' oprócz przemieszczeń wyświetlana jest również różnica przemieszczeń dla poszczególnych stropów.

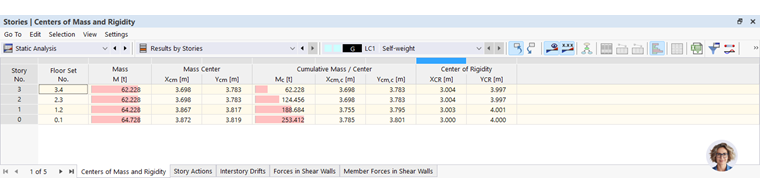

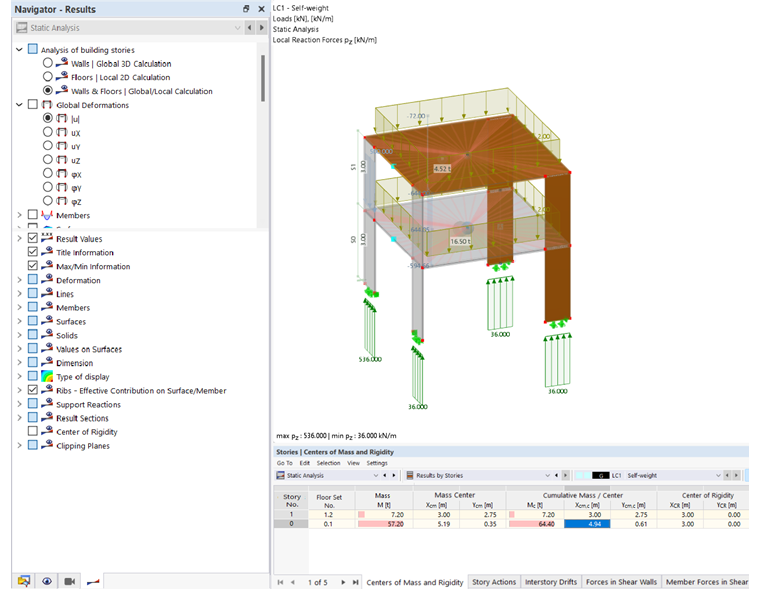

Środki masy i sztywności
W tabeli 'Środek masy i sztywności' wyszczególnione są masy każdej kondygnacji. Ponadto wyświetlane są zsumowane masy wraz ze środkiem masy.
